Bonjour,

Je suis débutant sur SW et je souhaite, à terme, réaliser la maquette d'une charpente avec croupe.
Le principale problème dans la charpente c'est le calcul des angles des assemblages des pieces de bois.
Mon idée c'est de créer les pieces de bois de longeur suffisantes pour réaliser les assemblages en 3D, puis de marquer les angles d'intersections des pieces. Ensuite reprendre les esquises des pieces avec ces lignes de construction en plus ! Si c'est possible ce serait super !

Voici une petite maquette pour que ce soit plus clair


Merci pour votre aide.
Fred.
avatar
Fred
petit nouveau
petit nouveau

Messages : 47
Points : 130
Date d'inscription : 01/06/2011
Age : 48
Localisation : Drôme

Revenir en haut Aller en bas

Re: Simulation d'assemblage de charpente avec SW

Message  diomedea le Lun 31 Oct 2011 - 19:10

Bonsoir Fred,
ce que tu cherche à faire n'est pas très compliqué, mais je ne visualise pas exactement ce que tu veux.
Pourrais tu mettre d'autres images et dire sur quelle pièce tu veux enlever de la matière...
avatar
diomedea
complétement accro
complétement accro

Messages : 10556
Points : 21189
Date d'inscription : 14/01/2009
Age : 58
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Re: Simulation d'assemblage de charpente avec SW

Message  Antoine le Lun 31 Oct 2011 - 19:47

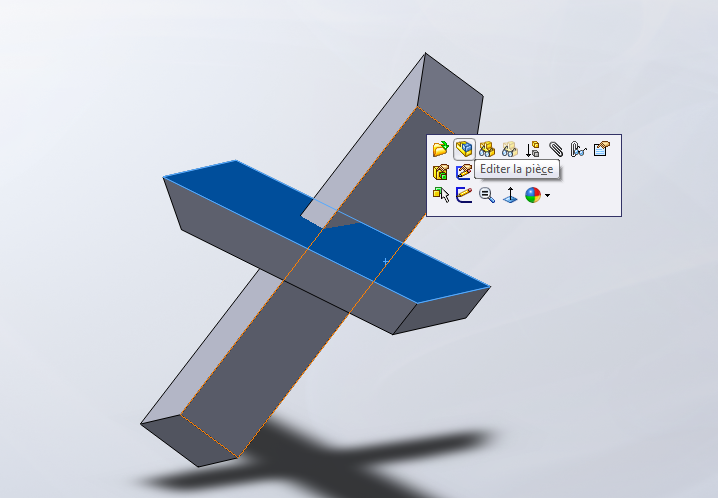

Pour ça il faut créé d'abord un plan qui correspond a la tranche perpendiculaire de la pièce en bois clair et après dans l'assemblage tu peut éditer une pièce, tu trace donc simplement le contour de celle qui ne doit pas être coupé et tu fait un enlèvement de matière
