Premier essais SolidWorks

Aller en bas

Premier essais SolidWorks

Message  Zarkann le Jeu 10 Nov 2011 - 1:51

Bonsoir à tous

Je vous livre mes premiers essais sous SW

Il s'agit d'une main courante pour une rambarde pour un client
A noté que lord de l'enregistrement de l'image il a bien pris la texture


Part contre pour l'établi j'ai bien la texture a l'écran mais pas dans mon image
(texture bois au niveau des planches)


Bon ce n'est qu'un début il faut continuer le combat militaire

Pour le Fun : mise en plan avec quelque côtes et tolérance géométriques


_________________
Cordialement         .::Zarkann::.  .::Administrateur et Fondateur MB::.


avatar
Zarkann
Admin
Admin

Messages : 2000
Points : 3565
Date d'inscription : 06/12/2008
Age : 50
Localisation : St Sylvestre (87)

http://if-design.e-monsite.com/

Revenir en haut Aller en bas

Re: Premier essais SolidWorks

Message  diomedea le Jeu 10 Nov 2011 - 7:25

Bonjour Éric,
Bon début! comment à tu fait pour mettre tes images sous JPEG? Personnellement, ce qui marche le mieux c'est la capture d'écran suivi d'un recadrage dans Photoshop.
Pour les plans, je les met sous forme de PDF, je les met en plein écran puis je fais comme pour les images de modélisation. Note que tu peux les mettre également en PDF 3D.
Les textures bois sont assez capricieuses, sans doute parce que l'on est la plupart du temps obligé de l'appliquer face par face pour avoir le fil dans le bon sens.
A tu essayé la fonction PhotoWorks? C'est elle qui te donnera une vue réaliste de tes objets (voir mon avatar).
Bonne continuation
JP
avatar
diomedea
complétement accro
complétement accro

Messages : 10553
Points : 21186
Date d'inscription : 14/01/2009
Age : 58
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Re: Premier essais SolidWorks

Message  dudu le Jeu 10 Nov 2011 - 8:40

Bonjour à tous,

Bon début Eric!!

Pour le rendu, comme l'as dit JP, je les passe sous photosworks, puis j'enregistre l'image sous JPEG:



A noter, que j'ai pas mis le texturage dans le bon sens pour les cotés

bon courage!

ou encore:




_________________
    Olivier

Charte de bonne conduite du Forum.
avatar
dudu
Modérateur
Modérateur

Messages : 1972
Points : 3806
Date d'inscription : 15/02/2011
Age : 43
Localisation : Bavilliers (90)

Revenir en haut Aller en bas

Re: Premier essais SolidWorks

Message  Zarkann le Jeu 10 Nov 2011 - 10:36

Bonjour à tous
Bonjour Jean Paul et Olivier

J' ai mis les textures sous photoworks mais peut être cela vient t-il du fait que j'ai mis une texture bleu a l'établi (en assemblage) et au planche (en mode pièce)

Pour les capture d'écran, y a t-il une commande qui permet de mettre le dessin en plein écran ?

Amicalement @++

_________________
Cordialement         .::Zarkann::.  .::Administrateur et Fondateur MB::.


avatar
Zarkann
Admin
Admin

Messages : 2000
Points : 3565
Date d'inscription : 06/12/2008
Age : 50
Localisation : St Sylvestre (87)

http://if-design.e-monsite.com/

Revenir en haut Aller en bas

Re: Premier essais SolidWorks

Message  dudu le Jeu 10 Nov 2011 - 12:01

Tes images n'ont pas l'air d'être passées par photos works Question

Pour les capture d'écran, y a t-il une commande qui permet de mettre le dessin en plein écran ?
je crois que c'est possible, mais je sais plus laquelle.
l'enregistrement directement en JPEG résoud le probléme!

à+

_________________
    Olivier

Charte de bonne conduite du Forum.
avatar
dudu
Modérateur
Modérateur

Messages : 1972
Points : 3806
Date d'inscription : 15/02/2011
Age : 43
Localisation : Bavilliers (90)

Revenir en haut Aller en bas

Re: Premier essais SolidWorks

Message  diomedea le Jeu 10 Nov 2011 - 13:16

Pour le plein écran c'est F11
J'ai abandonné le format Jpeg de SW à cause des artefacts un peu bizarre qu'il engendre, notamment au niveau des décalques:


Les possibilités du Dessin Assisté par Ordinateur sont vaste, et c'est à chacun de voir ce qui lui sera utile. Pour le concepteur qui fait de la mécanique, les rendus réalistes n’offre pas grand intérêt, tout comme les études des contraintes de structures pour les menuisier amateurs que nous sommes!
Pour moi, la possibilité de pouvoir montrer virtuellement un objet avant sa fabrication est un réel avantage! En effet tout le monde n'a pas la capacité d'extrapoler les vues sur plan, en un objet réel!
PhotoWorks permet ces vues réalistes, mais ça n'est pas forcément simple... Il faut l’appréhender comme si on avait un APN dans les main. Longueur focale de l'objectif, éclairage, angle de prise vue, cadrage et même profondeur de champs!
Personnellement, il m'aura fallu deux ans pour arriver à ça!





Aujourd'hui pour évoluer, je suis bloqué par les capacités de mon ordi...

avatar
diomedea
complétement accro
complétement accro

Messages : 10553
Points : 21186
Date d'inscription : 14/01/2009
Age : 58
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Re: Premier essais SolidWorks

Message  Zarkann le Jeu 10 Nov 2011 - 23:09

Bonsoir à tous
Merci de vos réponses en tout cas ce qui est sur c'est que j'ai du pain sur la planche

Mes objectifs vis a vis de SW sont d'une part de réaliser des images 3D a présenter au clients et d'autre part la mise en plan pour la fabrication (avec un petit plus concernant la sauvegarde en DXF pour la programmation CN)

Car je doit dire que la modélisation des formes simple et relativement aisé
J'ai également pu voir qu'il était possible d'exporter des fichier en STL (format 3D)
Par contre j'ai croisé une image de JP dans le forum où il y a un fer de toupie pour réaliser des mains courantes (là si tu peut nous en dire un peut plus Wink

Amicalement .::Eric::.

_________________
Cordialement         .::Zarkann::.  .::Administrateur et Fondateur MB::.


avatar
Zarkann
Admin
Admin

Messages : 2000
Points : 3565
Date d'inscription : 06/12/2008
Age : 50
Localisation : St Sylvestre (87)

http://if-design.e-monsite.com/

Revenir en haut Aller en bas

Re: Premier essais SolidWorks

Message  Antoine le Jeu 10 Nov 2011 - 23:22

Sinon , moi j'utilise un complément de Soliworks pour les rendus : 360viewer c'est dédié au rendu alors , il y a plus de réglages et ça calcul plus vite
avatar
Antoine
Modérateur
Modérateur

Messages : 2191
Points : 5302
Date d'inscription : 28/06/2011
Age : 23
Localisation : Ille et Vilaine

Revenir en haut Aller en bas

Re: Premier essais SolidWorks

Message  Zarkann le Ven 11 Nov 2011 - 0:33

Bonsoir Antoine

Effectivement je connais cette technique sous blender où on peut changer le moteur de rendu
mais pour SW tu pourrais nous en dire un peut plus (voir même un petit tuto en vidéo) Wink

Amicalement .::Eric::.

_________________
Cordialement         .::Zarkann::.  .::Administrateur et Fondateur MB::.


avatar
Zarkann
Admin
Admin

Messages : 2000
Points : 3565
Date d'inscription : 06/12/2008
Age : 50
Localisation : St Sylvestre (87)

http://if-design.e-monsite.com/

Revenir en haut Aller en bas

Re: Premier essais SolidWorks

Message  diomedea le Ven 11 Nov 2011 - 7:51

Bonjour à tous, bonjour Éric.
Je ne sais pas exactement ce que tu veux savoir, alors je te met toutes les étapes.

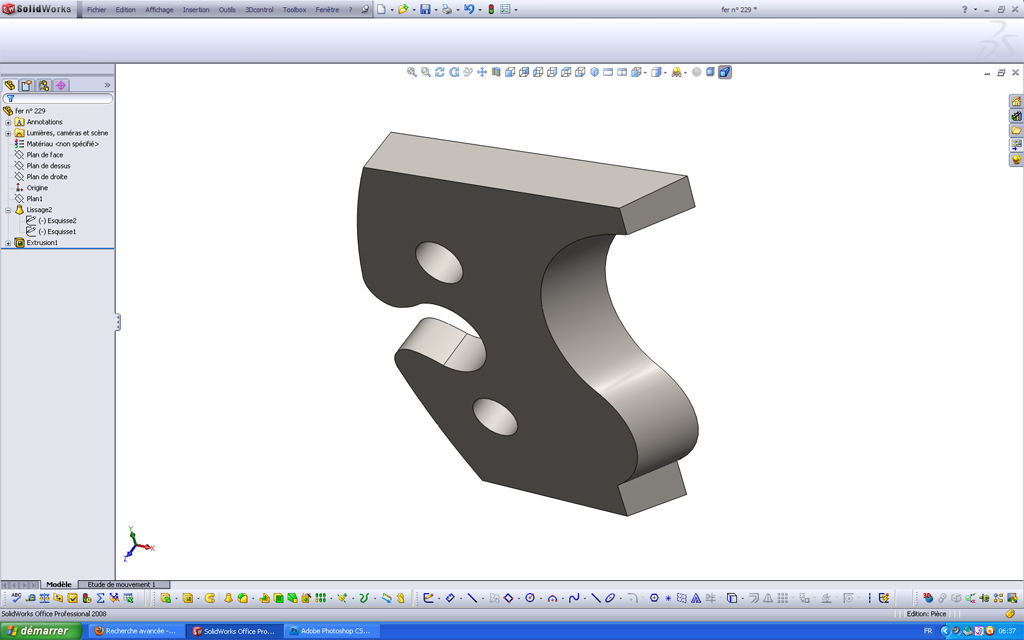

Je commence par dessiner le grand profil du fer:


Puis je créer un plan à 5mm de cette première esquisse, ce qui représente l'épaisseur du fer.


Je dessine le "petit" coté. Pour plus de facilité, je met la première esquisse "Normale à"


Je quitte les esquisses, puis je sélectionne la fonction "Bossage/base lissé"


Je sélectionne un point (en vert) sur la première esquisse, puis en deuxième en concordance sur la deuxième:


Le fer est crée avec ça dépouille, reste à lui faire ses perçages:


Et voila tu as ton fer


Bien sur, ce que je ne montre pas, ce sont les copier/collé de tout ou partie d'esquisse existant déjà! A chaque nouveau fer, je ne dessine que le profil
J'ai essayé avec la fonction "dépouille", mais ça n'a pas fonctionné comme je voulais. De même, avec les perçage dans les esquisses ça ne marche pas non plus...

Voila, il ne te reste plus qu'à dessiner tout tes fers, et bien sur le porte outil!


La même image, mais en PhotoWorks:


Seul l'esquisse du profil du fer est intéressante, pour par la suite la réutiliser pour modéliser les profils sur le bois...

... le reste c'est pour s'amuser!
j'espère avoir répondu à tes questions
Amicalement
JPaul
avatar
diomedea
complétement accro
complétement accro

Messages : 10553
Points : 21186
Date d'inscription : 14/01/2009
Age : 58
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Re: Premier essais SolidWorks

Message  Zarkann le Ven 11 Nov 2011 - 16:31

Bonjour à tous

diomedea a écrit:Bonjour Éric,
Bon début! comment à tu fait pour mettre tes images sous JPEG? ...
JP

Sauvegarde > tupe de fichiers > Jpeg Wink

Une petite modélisation d'une vis grâce au tutoriel de David assorti d'une texture SW
avec PhotoWorks


Le Tuto

Et un petit soft sympa pour le Calcul des filetages

Merci David Wink

Merci également à JP pour le petit tuto ("fer de toupie") je vais tester ça Wink

Amicalement

_________________
Cordialement         .::Zarkann::.  .::Administrateur et Fondateur MB::.


avatar
Zarkann
Admin
Admin

Messages : 2000
Points : 3565
Date d'inscription : 06/12/2008
Age : 50
Localisation : St Sylvestre (87)

http://if-design.e-monsite.com/

Revenir en haut Aller en bas

Re: Premier essais SolidWorks

Message  Antoine le Ven 11 Nov 2011 - 19:55

Oups ! le logiciel s’appelle photoview360

Un rendu ou j'y ai passé 5 - 10 minutes

Mais bon , c'est pas très évolué parce que je ne maitrise pas la distance focale, le " flou au loin " non plus ( Laughing ) , et tout ce qui concerne la " prise de photo "



et un autre fait plus rapidement :





Pour un tutoriel, ce n'est même pas la peine ! vu que le rendu ce fait en temps réel ( ça pixelise juste quand tu tourne ton objet ) c'est très intuitif

Le lien là devrait marcher :photoview360


Dernière édition par Antoine le Ven 11 Nov 2011 - 21:47, édité 1 fois
avatar
Antoine
Modérateur
Modérateur

Messages : 2191
Points : 5302
Date d'inscription : 28/06/2011
Age : 23
Localisation : Ille et Vilaine

Revenir en haut Aller en bas

Re: Premier essais SolidWorks

Message  Zarkann le Ven 11 Nov 2011 - 21:20

Bonsoir Antoine

Peux tu nous dire comment on procède pour l'installation

Amicalement .::Eric::.

_________________
Cordialement         .::Zarkann::.  .::Administrateur et Fondateur MB::.


avatar
Zarkann
Admin
Admin

Messages : 2000
Points : 3565
Date d'inscription : 06/12/2008
Age : 50
Localisation : St Sylvestre (87)

http://if-design.e-monsite.com/

Revenir en haut Aller en bas

Re: Premier essais SolidWorks

Message  Antoine le Ven 11 Nov 2011 - 22:00

Bah, en fait , il semble qu'il faut qu'il soit compris des le début dans solidworks. ça doit aussi dépendre des version, moi j'ai la version 2010 premium en 64 bits, je crois aussi qu'il n'as été intégrer qu'as partir de 2009.

Vérifie quand même qu'il n'est pas installer sur ton ordi
avatar
Antoine
Modérateur
Modérateur

Messages : 2191
Points : 5302
Date d'inscription : 28/06/2011
Age : 23
Localisation : Ille et Vilaine

Revenir en haut Aller en bas

Re: Premier essais SolidWorks
