Message  diomedea le Mar 8 Aoû 2017 - 11:37

Bonjour à tous,
Tout est dans le titre!
Est ce que vous savez s'il est possible de créer une spirale courbe avec SW?


Bonne journée,
JPaul
avatar
diomedea
complétement accro
complétement accro

Messages : 10691
Points : 21330
Date d'inscription : 14/01/2009
Age : 58
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Re: Créer une spirale courbe...

Message  ced21 le Mar 8 Aoû 2017 - 17:38

euh... une hélicoide donc, si je comprend tout bien.
SW n'a pas une fonction courbe hélicoide dans laquelle tu définis pas et tour?
Sinon, je dirais courbe suivant table avec la table générée dans excel avec les formules qui vont bien.
Désolé de ne pouvoir t'aider plus, je connais mieux son concurrent que SW.
avatar
ced21
acharné du forum
acharné du forum

Messages : 405
Points : 437
Date d'inscription : 23/05/2015
Age : 44
Localisation : Cote d'Or

Revenir en haut Aller en bas

Re: Créer une spirale courbe...

Message  dh42 le Mar 8 Aoû 2017 - 17:44

Salut,

Je pense que JP veux parler d'une spirale qui suivrait la courbure du tube ? ... et je ne sais pas si c'est possible scratch

++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 16122
Points : 28794
Date d'inscription : 21/06/2009
Age : 55
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: Créer une spirale courbe...

Message  diomedea le Mar 8 Aoû 2017 - 18:04


dh42 a écrit:Je pense que JP veux parler d'une spirale qui suivrait la courbure du tube ? ...
Oui, c'est bien ça!
Je n'ai rien vu qui permettrait de le faire...
avatar
diomedea
complétement accro
complétement accro

Messages : 10691
Points : 21330
Date d'inscription : 14/01/2009
Age : 58
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Re: Créer une spirale courbe...

Message  grosb le Mar 8 Aoû 2017 - 18:13

JP va devoir passer sur Catia maintenant....
avatar
grosb
complétement accro
complétement accro

Messages : 3155
Points : 4750
Date d'inscription : 30/05/2013
Age : 64
Localisation : Cotes d'Armor

Revenir en haut Aller en bas

Re: Créer une spirale courbe...

Message  bricoleux le Mar 8 Aoû 2017 - 18:43

bonsoir à tous,

de toutes façon, cette courbe, créée de l'une ou l'autre manière, ne serait plus une spirale !
les écarts côté concave seraient plus courts que ceux du côté convexe (ou alors il y aurait décalage progressif), il n'y aurait donc aucune symétrie axiale.
sans compter que la courbure du tube peut être elle même autre chose qu'un(e portion de) cercle

à mon avis, il faudrait dessiner la spirale sur le tube droit, puis cintrer l'ensemble.
mais quelle nom et quelle équation pour cette courbe ???

++


Dernière édition par bricoleux le Mar 8 Aoû 2017 - 18:50, édité 1 fois
avatar
bricoleux
complétement accro
complétement accro

Messages : 3700
Points : 7449
Date d'inscription : 25/03/2012
Age : 68
Localisation : belgique

Revenir en haut Aller en bas

Re: Créer une spirale courbe...

Message  diomedea le Mar 8 Aoû 2017 - 18:48

grosb a écrit:JP va devoir passer sur Catia maintenant....
A non! J'ai déjà eu assez de misères avec SW! lol!

bricoleux a écrit:à mon avis, il faudrait dessiner la spirale sur le tube droit, puis cintrer l'ensemble.
J'y avais pas pensé!  cheers

bricoleux a écrit:mais quelle nom et quelle équation pour cette courbe ???
Un tuyau d'aspirateur!
avatar
diomedea
complétement accro
complétement accro

Messages : 10691
Points : 21330
Date d'inscription : 14/01/2009
Age : 58
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Re: Créer une spirale courbe...

Message  bricoleux le Mar 8 Aoû 2017 - 18:52

diomedea a écrit:

bricoleux a écrit:mais quelle nom et quelle équation pour cette courbe ???
Un tuyau d'aspirateur!

c'est vrai que nous sommes entourés d'objets, souvent courants, quasi impossibles à "mathématiser".
JP, ton exemple de tuyau d'aspiration en est un excellent !

++
avatar
bricoleux
complétement accro
complétement accro

Messages : 3700
Points : 7449
Date d'inscription : 25/03/2012
Age : 68
Localisation : belgique

Revenir en haut Aller en bas

Re: Créer une spirale courbe...

Message  dh42 le Mar 8 Aoû 2017 - 19:28

Re





++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 16122
Points : 28794
Date d'inscription : 21/06/2009
Age : 55
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: Créer une spirale courbe...

Message  bricoleux le Mar 8 Aoû 2017 - 19:30

magnifique démo, pour ceux qui s'interrogent au sujet de la CAO.

++

avatar
bricoleux
complétement accro
complétement accro

Messages : 3700
Points : 7449
Date d'inscription : 25/03/2012
Age : 68
Localisation : belgique

Revenir en haut Aller en bas

Re: Créer une spirale courbe...

Message  diomedea le Mar 8 Aoû 2017 - 19:46

Merci David!
J'aurais pas trouvé! Very Happy
Je vais étudier ça demain à tête reposée...
Bonne soirée,
JPaul
avatar
diomedea
complétement accro
complétement accro

Messages : 10691
Points : 21330
Date d'inscription : 14/01/2009
Age : 58
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Re: Créer une spirale courbe...

Message  diomedea le Mer 9 Aoû 2017 - 9:36

Bonjour à tous,
Et bien voilà, il suffisait d'avoir la bonne méthode!

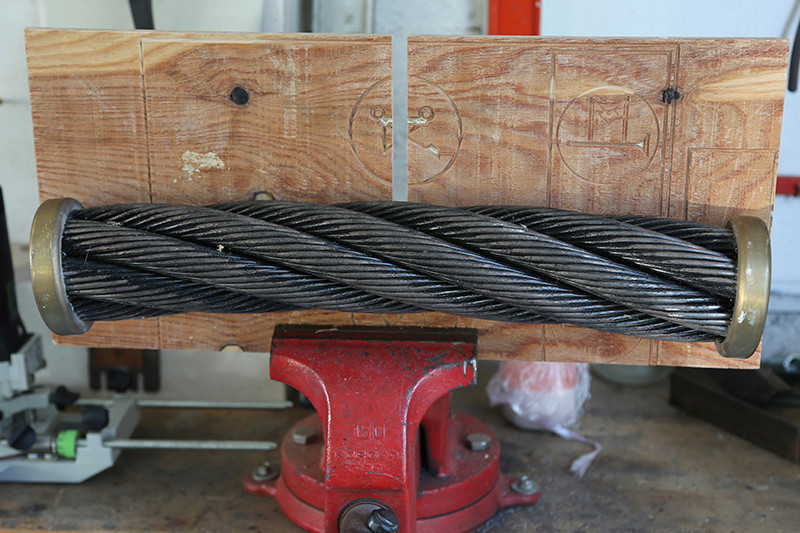

Il ne me reste plus qu'à représenter les brins des torons! (C'est pas gagner!)

Par contre j'ai pas tout compris sur la méthode pour déformer l'esquisse pour avoir une spirale de section ronde...
Là je n'en ai pas tenu compte, vu le pas de 600mm, la déformation est très faible.

Bonne journée,
JPaul
avatar
diomedea
complétement accro
complétement accro

Messages : 10691
Points : 21330
Date d'inscription : 14/01/2009
Age : 58
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Re: Créer une spirale courbe...

Message  dh42 le Mer 9 Aoû 2017 - 16:47

Salut,

Il ne me reste plus qu'à représenter les brins des torons! (C'est pas gagner!)

Une texture, voir un bumpmap ?

++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 16122
Points : 28794
Date d'inscription : 21/06/2009
Age : 55
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: Créer une spirale courbe...

Message  diomedea le Mer 9 Aoû 2017 - 18:13

Salut David,
C'est pas évident, parce que les brins des torons sont commis vers la gauche et le câble vers la droite...
avatar
diomedea
complétement accro
complétement accro

Messages : 10691
Points : 21330
Date d'inscription : 14/01/2009
Age : 58
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Re: Créer une spirale courbe...

Message  dh42 le Mer 9 Aoû 2017 - 18:30

Salut,

Oui, pas simple, surtout avec SW.

Sur Max, chaque brin serait d'abord texturé avec l'eqv d'une texture filetage mise en biais sur une forme cylindrique, puis le brin seraient 'tordus' pour obtenir le gros toron, copié en réseau circulaire pour faire les autres brins, puis l'ensemble serait 'courbé' (sur Max, la texture suit les déformation que l'on fait sur la forme, mais je ne crois pas que ce soit le cas sur SW)

++
David
