Re: créer une poulie crantée avec SW ? (et CamBam)

Message  Hervé-34 le Mar 12 Juin 2018 - 20:43

Bonjour !

Merci Djam ! je n'ai pas eu le temps de regarder mon SW !
Retraité mais très occupé !..

En fait j'ai un SW 2008 et un 2010 alors j'ai pâs regardé !

Mais si je n'y arrive pas je revient vers toi ! je n'ai pas encore défini
la dimension de l'axe central !

Merci à toi !

Hervé
avatar
Hervé-34
complétement accro
complétement accro

Messages : 2101
Points : 3024
Date d'inscription : 07/07/2014
Age : 66
Localisation : 34390 Tarassac

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  dh42 le Mar 12 Juin 2018 - 21:07

Salut,

Hervé-34 a écrit:Bonjour à tous !
Bonjour David !

La box est réparée ??

Hervé-34 a écrit:Bon, j'ai essayé, ça marche à 99% !! mais c'est génial !

Sauf... que j'ai du faire une erreur !!

Voila ce que ça donne !

Merci !

Hervé

Si tu pouvais me dire quelle erreur j'ai pu faire ? car j'ai tout suivi à la lettre !

Hervé



Je viens juste de la rebrancher ! ...

Tu a utilisé quelle méthode ? DXF depuis CB puis extrusion dans SW, ou tu a tout fait sous CamBam puis tu a exporté un STL ?

Ta photo, c'est vu dans quel soft ?

++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 15523
Points : 28189
Date d'inscription : 21/06/2009
Age : 54
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  Hervé-34 le Mer 13 Juin 2018 - 0:41

Bonsoir à tous !
Bonsoir David !



- sur CB V1.0, dessine ta poulie (et laisse la au centre), puis dessine le trou central.
- sélectionne le trou et la poulie > edition/convertir en/région (ctrl i) pour obtenir un objet unique

- utilise le plugin "Extruder solides" pour obtenir un objet 3D à partir de ta région.
http://www.atelier-des-fougeres.fr/Cambam/Aide/Plugins/ExtrudeSolids_FR.html

- exporte l'objet 3D obtenu à l'aide du script "save STL"
http://www.cambam.co.uk/forum/index.php?topic=2287.msg58240#msg58240

++
David

Voilà ce que j'ai fait ! exactement ! une poulie crantée de 100 dents sous CB 01
---une extrusion solides
---un tripatouillage  avec CB2STL
---ouverture du STL dans répétier !

Sinon, oui dans SW j'ai réussi à l'exporter, car je ne savais pas quoi répondre
à toutes les questions qu'il me posais !

Mais j'aurai aimé, pour des 2D passer directement de CB à répétier !

Merci à toi,

Hervé
avatar
Hervé-34
complétement accro
complétement accro

Messages : 2101
Points : 3024
Date d'inscription : 07/07/2014
Age : 66
Localisation : 34390 Tarassac

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  dh42 le Mer 13 Juin 2018 - 18:39

Salut,

---un tripatouillage avec CB2STL

dh42 a écrit:- exporte l'objet 3D obtenu à l'aide du script "save STL"

Je ne parle pas de CB2STL mais du script "save STL" (en PJ dans le message #13), ce sont 2 choses différentes ; CB2STL ne fonctionne pas pour un objet 3D dessiné directement dans CB mais uniquement si l'objet à été importé (et que c'était déjà un STL) alors que le script save STL fonctionne avec tout.

++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 15523
Points : 28189
Date d'inscription : 21/06/2009
Age : 54
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  Hervé-34 le Mer 13 Juin 2018 - 20:20

Bonjour David !

Je vais re regarder le message ! mais si je me souvient bien
il me dirigeait vers le forum UK au sujet du CB2STL !

J'y retourne ! mais je suis à peut près sur !

Hervé

PS; voilà vers quoi ça m'envoie !


avatar
Hervé-34
complétement accro
complétement accro

Messages : 2101
Points : 3024
Date d'inscription : 07/07/2014
Age : 66
Localisation : 34390 Tarassac

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  dh42 le Mer 13 Juin 2018 - 21:18

et sur l'avant dernier message de ta photo il y a bien le script dont je te parle (en PJ: save_stl.zip) Wink .. et effectivement il est sur le même sujet que le CB2STL ...

++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 15523
Points : 28189
Date d'inscription : 21/06/2009
Age : 54
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  Hervé-34 le Jeu 14 Juin 2018 - 0:29

Bonsoir à tous !
Bonsoir David !

Pfff il fallait le trouver !!!!! c'est pas écrit gros !

Bon, maintenant j'ai fait --région --extruder--le script save stl
mais voilà !! ça me met une erreur ! j'ai encore dû faire une couennerie !

J'ai même essayé en enlevant le centre, car il me dit de sélectionner qu'une chose !!

Merci à toi, moi le bigleux !

Hervé


avatar
Hervé-34
complétement accro
complétement accro

Messages : 2101
Points : 3024
Date d'inscription : 07/07/2014
Age : 66
Localisation : 34390 Tarassac

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  dh42 le Jeu 14 Juin 2018 - 18:09

Re

Oui, tu ne dois sélectionner que l'objet Surface ; sur ton image on voit dans la liste en haut à gauche que la région est également sélectionnée (donc les polylignes de "l'esquisse")

en français, le message dit, "sélectionnez un objet surface et un seul"

en principe, la prochaine MàJ de CB 1.0 devrait avoir une fonction d'exportation STL intégrée, c'est pour ça que j'ai juste fait un script vite fait pour dépanner Bubba sur le forum Cambam et que je ne l'ai pas converti en un plugin plus sophistiqué.

++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 15523
Points : 28189
Date d'inscription : 21/06/2009
Age : 54
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  Hervé-34 le Jeu 14 Juin 2018 - 20:17

Bonjour à tous !
Bonjour David !!!!!!!

Et bien voilà ! quand on m'a bien bourré le crâne, ça fonctionne !

C'est super ! nickel ! effectivement, moi je sélectionnait avec la souris !

Je n'ai pas pensé à sélectionner que la " surface " !

Merci beaucoup !!

Hervé
avatar
Hervé-34
complétement accro
complétement accro

Messages : 2101
Points : 3024
Date d'inscription : 07/07/2014
Age : 66
Localisation : 34390 Tarassac

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  dh42 le Jeu 14 Juin 2018 - 20:38

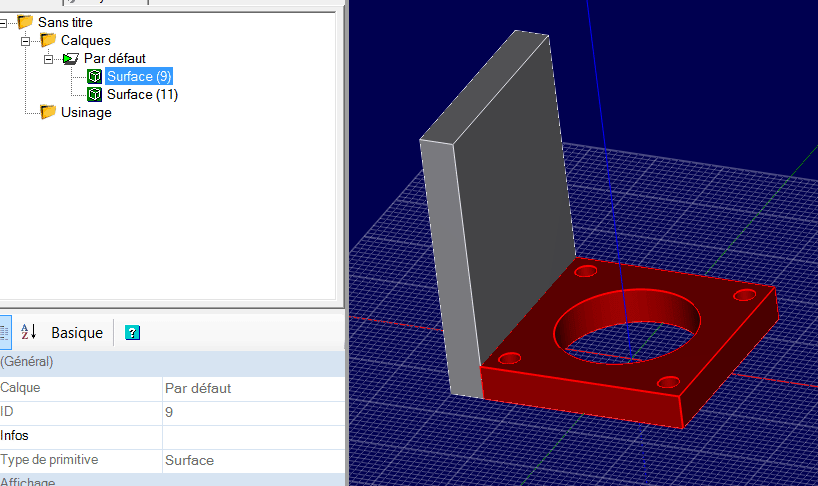

Si tu a plusieurs objets "surface" que tu veux sauver dans le même fichier, dans CB sélectionne toutes les "surfaces", puis Edition/joindre (ctrl + J)

Attention, si ton objet 3D est composé de plusieurs éléments simplement juxtaposés, le résultat ne sera pas forcement bon dans ton soft de tranchage ; ça dépend du soft (ça semble fonctionner dans S3D, mais je sais que Cura 15.04 n'aimait pas du tout)

Ici, par exemple j'ai 2 "blocs" qui sont simplement accolés.



Je peux les "joindre" dans CB pour n'en faire qu'un seul objet, puis l'exporter en STL, mais le fait de joindre les objets n'en fera pas un objet 3D "correct" , c.a.d, que l'action de les joindre ne supprimera pas les faces communes que l'on voit en rouge sur l'image suivante ; certains soft d'impression risquent de ne pas aimer et de sortir des parcours bizarres. (et CB n'aime pas non plus si utilisé pour de l'usinage 3D en mode ligne de niveau)



++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 15523
Points : 28189
Date d'inscription : 21/06/2009
Age : 54
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  Hervé-34 le Jeu 14 Juin 2018 - 20:42

Oui, je comprend ! mais pour des trucs comme ça je prend SW !

Au fait, que ce soit 2008 ou 2010 je n'ai pas de TOOLS d'installés ?
il ne trouve pas le fichier ! tu l'as chez toi ?

Hervé
avatar
Hervé-34
complétement accro
complétement accro

Messages : 2101
Points : 3024
Date d'inscription : 07/07/2014
Age : 66
Localisation : 34390 Tarassac

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  dh42 le Jeu 14 Juin 2018 - 21:01

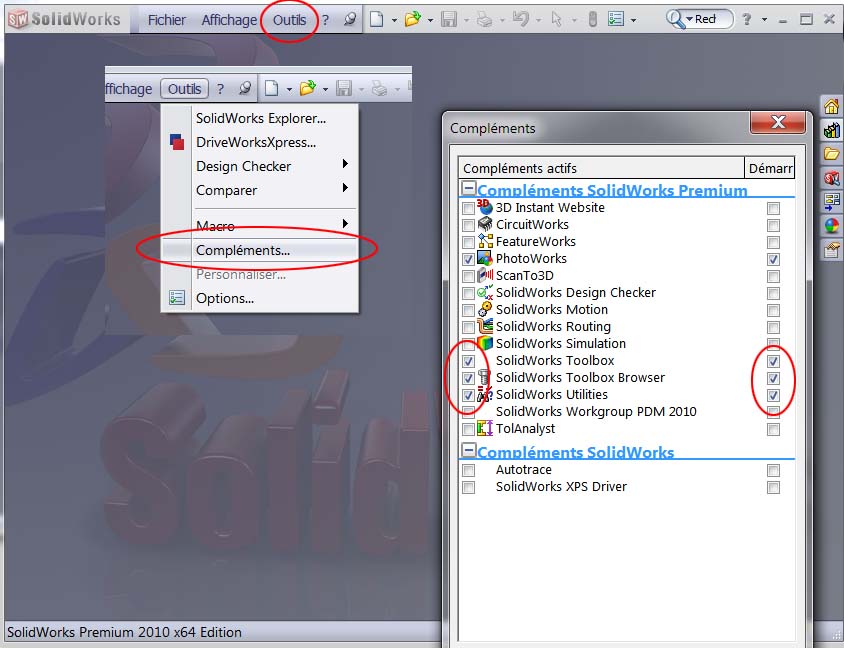

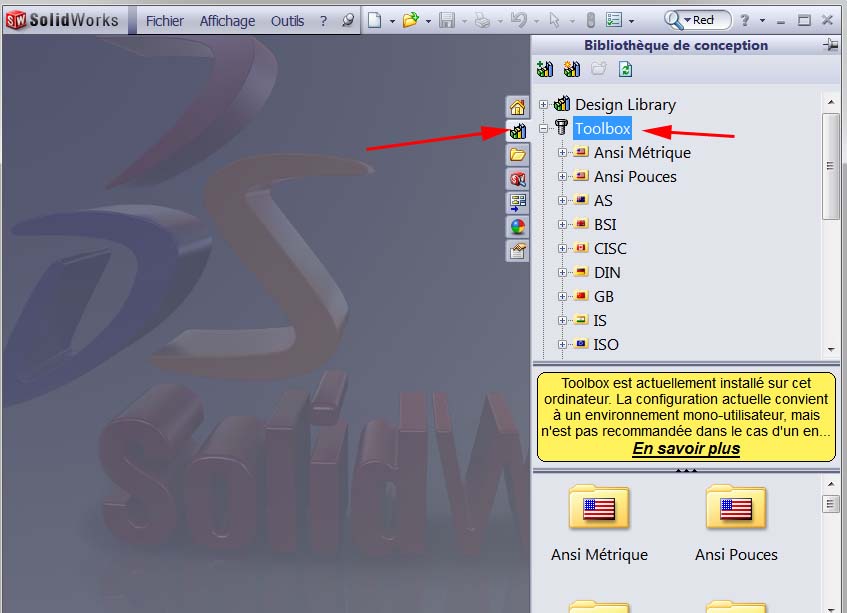

Oui, (photo de la 2010)

pour l'activer (il faut peut être redémarrer SW après ça)



Si tu ne l'a pas du tout dans les compléments, c'est peux être que tu n'a pas installé la version complète ; par exemple, ici il faut au moins installer l'office pro ou premium pour que ça installe la toolbox. (version 2008)



Edit: par contre, il y a des tas de choses dans la toolbox (pignons, vis, écrous, circlips, goupilles, etc ... ) mais je n'y ai pas trouvé de poulies crantées What a Face

++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 15523
Points : 28189
Date d'inscription : 21/06/2009
Age : 54
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  Djam le Jeu 14 Juin 2018 - 21:38

Yop merci pour les screen dh42 c'est plus parlant comme ça Wink
Pour les poulies crantées, euh ben c'est pas faux mais en faisant un pignon au bonne dimension tu peux après retravailler la pièce avec le bonne espacement des dents pour en faire ce que tu veux? ou c'est moi qui mélange les genres et que je ne devrais pas?
avatar
Djam
posteur Régulier
posteur Régulier

Messages : 174
Points : 206
Date d'inscription : 03/04/2018
Age : 40
Localisation : Elsass

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  Hervé-34 le Ven 15 Juin 2018 - 0:43

Bonsoir à tous !


ou c'est moi qui mélange les genres et que je ne devrais pas?

Non ! ça va ! mais si c'est comme ça ! c'est tellement plus simple
avec Cambam !!! je vient de le faire !! pfff clic clic et voilà prêt à
imprimer ! yess ! vive CB !!

Hervé
avatar
Hervé-34
complétement accro
complétement accro

Messages : 2101
Points : 3024
Date d'inscription : 07/07/2014
Age : 66
Localisation : 34390 Tarassac

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  dh42 le Ven 15 Juin 2018 - 17:13

Salut,

Pour les poulies crantées, euh ben c'est pas faux mais en faisant un pignon au bonne dimension tu peux après retravailler la pièce avec le bonne espacement des dents pour en faire ce que tu veux?

Je ne sais pas trop, pas sûr que les règles qui définissent le Ø d'un pignon en fonction de son module et de son nombre de dents s'appliquent à une poulie crantée ; je pense qu'il serait plus simple de la dessiner complétement, et mieux encore de faire une esquisse "adaptable" utilisable avec une famille de pièce, ainsi, il serait possible de créer n'importe quelle poulie juste en entrant le pas et le nb de dents dans la feuille de calcul, les équations de l'esquisse et les valeurs de la famille de pièce faisant le reste. C'est ce que j'ai fait récemment pour faire un "taraud" à taille variable qui me sert pour créer de "vrais" filetages pour l'impression 3D dans SW sans avoir à me prendre la tête à dessiner à chaque fois un profil et une trajectoire pour générer le taraudage par enlèvement de matière .. et pour chaque trou ; Je fais simplement une "soustraction" du taraud par rapport à la pièce (= fonction empreinte)

Familles de pièce
http://www.metabricoleur.com/t9576-plusieurs-fois-la-meme-piece-dans-un-assemblage-avec-des-cotes-differentes#181610

@Hervé
Il faut que je regarde ça de plus près, mais je pense que sur CB V1.0 il y a une méthode encore plus rapide pour générer des poulies 3D (avec les Objets Script)

++
David



_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 15523
Points : 28189
Date d'inscription : 21/06/2009
Age : 54
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  Djam le Ven 15 Juin 2018 - 17:46

dh42 a écrit:
C'est ce que j'ai fait récemment pour faire un "taraud" à taille variable qui me sert pour créer de "vrais" filetages pour l'impression 3D dans SW sans avoir à me prendre la tête à dessiner à chaque fois un profil et une trajectoire pour générer le taraudage par enlèvement de matière .. et pour chaque trou ; Je fais simplement une "soustraction" du taraud par rapport à la pièce (= fonction empreinte)

Salut et merci des précisions, je ne fais pas assez souvent des pignons et poullie cranté pour que ça me soit utile mais je note le coup du pas de vis avec la fonction empreinte c'est carrément pratique et comme tu dis tu prends plus la téte aprés Wink
avatar
Djam
posteur Régulier
posteur Régulier

Messages : 174
Points : 206
Date d'inscription : 03/04/2018
Age : 40
Localisation : Elsass

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  silky le Ven 15 Juin 2018 - 19:09

bonsoir Hervé

dans solidworks il faut effectivement aller dans toolbox et dans "Ainsi Inch" tu as des poulies crantées
tu sélectionnes poulies crantées et bouton droit tu sélectionnes "créer la pièce", là tu as accès aux différents paramètres à modifier

je ne l'ai jamais utilisé car quand j'en ai besoin j'importe directement de sites proposant la pièce en DAO, mais je vois que cela existe


bon courage
à bientôt

richard


avatar
silky
très actif
très actif

Messages : 224
Points : 330
Date d'inscription : 08/10/2013
Age : 63

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  Hervé-34 le Ven 15 Juin 2018 - 19:56

Bonjour à tous !
Bonjour Richard !

Ah ! te voilà ! ça fait plaisir !

Hervé
avatar
Hervé-34
complétement accro
complétement accro

Messages : 2101
Points : 3024
Date d'inscription : 07/07/2014
Age : 66
Localisation : 34390 Tarassac

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  charrier le Ven 15 Juin 2018 - 20:25

Pour les poulies crantées, il y a openscad comme sur le post que j'ai fait plus tot, il y a la possibilités de faire les poulies différents modules, il y a le détails de la programation des modules peut etre interressant pour les pros comme dh42.

avatar
charrier
petit nouveau
petit nouveau

Messages : 25
Points : 29
Date d'inscription : 28/03/2018
Age : 60
Localisation : La chatre 36400

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  Hervé-34 le Ven 15 Juin 2018 - 20:37

Bonjour à tous !

Vous savez, je/nous sommes pas des mécaniciens d'exception !
je ne veut pas faire des poulies crantés super-hyper compliquées !

Je sais que le module 5 va bien, qu'il est courant et qu'on le trouve
chez tri-distribution ou d'autres assez facilement !

C'est juste ça que je veut ! et je ne savais pas que Cambam le faisait
alors c'est le paradis !

Hervé
avatar
Hervé-34
complétement accro
complétement accro

Messages : 2101
Points : 3024
Date d'inscription : 07/07/2014
Age : 66
Localisation : 34390 Tarassac

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  dh42 le Ven 15 Juin 2018 - 22:37

Salut,

dans solidworks il faut effectivement aller dans toolbox et dans "Ainsi Inch" tu as des poulies crantées

Exact, mais en cotes en pouces, et ce n'est pas de la HTD (pas de 5mm) mais de la XL (pas de 5.08mm = 0.2") ... pas simple pour s'y retrouver scratch

XL, pas de 5.08mm (0.2")
https://www.roulements-courroies.com/pas-en-pouces-type-xl-15-508mm/72772-poulie-dentee-a-moyeu-plein-xl-26-dents-largeur-952-mm-ref-pdxl03726-4014486227949.html?gclid=Cj0KCQjwx43ZBRCeARIsANzpzb8fvieyRB-cEp5MnuZCXLk5PRAB-fK6bs096s_8wZWa53uAM7WbGpEaAh5iEALw_wcB

HTD, pas de 5mm
https://www.roulements-courroies.com/3161372-pas-metrique-htd-type-5m-5mm

++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 15523
Points : 28189
Date d'inscription : 21/06/2009
Age : 54
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  Hervé-34 le Sam 16 Juin 2018 - 1:06

Bonsoir à tous !

puisque je suis toujours dans les poulies , j'aurai voulu savoir deux choses,

--comment dans CB on fait pour ne pas "prendre " une partie de la poulie
pour que ce soit vide ?
un exemple, je veut alléger ma poulie, et j'y
met des cercles, pour évider " le plein "

Je suis arrivé, je ne sais pas comment, à conserver le moyeu vide, mais
comment garder vide des emplacements ?

--Gentiment Nagut à répondu à ma question de savoir le rapport de réduction
de deux poulies de 10 et 100 dents accolées les unes au autres, mais j'aurai
bien voulu connaitre la façon de le calculer, car c'était un exemple, je me rend
compte que la petite doit faire au moins 30 dents !

Alors 30 dent--> 100 dents puis encore 30 dents--> 100 dents ça fait quelle réduction ?

Merci à tous,

Hervé


avatar
Hervé-34
complétement accro
complétement accro

Messages : 2101
Points : 3024
Date d'inscription : 07/07/2014
Age : 66
Localisation : 34390 Tarassac

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  dh42 le Sam 16 Juin 2018 - 1:17

Je te fais une vidéo dans 10 min Wink

++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 15523
Points : 28189
Date d'inscription : 21/06/2009
Age : 54
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  Hervé-34 le Sam 16 Juin 2018 - 1:19



Merci David !

Hervé
avatar
Hervé-34
complétement accro
complétement accro

Messages : 2101
Points : 3024
Date d'inscription : 07/07/2014
Age : 66
Localisation : 34390 Tarassac

Revenir en haut Aller en bas

Re: créer une poulie crantée avec SW ? (et CamBam)

Message  dh42 le Sam 16 Juin 2018 - 1:26

Alors 30 dent--> 100 dents puis encore 30 dents--> 100 dents ça fait quelle réduction ?

100/30 = 3.333

ensuite, quant tu a plusieurs étages de réduction, tu calcule la réduction pour chaque étage, puis tu multiplie le tout.

Ici, 2 réductions de 3.333 -> 3.333*3.333 = 11.108889

si tu avais un étage avec une réduction de 3, un 2ieme avec une réduction de 6 et un 3ieme avec une réduction de 2, l'ensemble donnerait une réduction de 3*6*2 = 36











Unable to display content. Adobe Flash is required.


++
David


Dernière édition par dh42 le Sam 16 Juin 2018 - 1:50, édité 5 fois

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 15523
Points : 28189
Date d'inscription : 21/06/2009
Age : 54
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas
