Message  Patrick le Belge le Ven 13 Jan 2012 - 8:10

On m'a demandé de montrer un suivi de mon instruction au sujet de SolidWorks, ce que je vais faire ici souvent en images.

Partie 2; La création du bloc a été super facile, ensuite est venu le moment de mettre une texture représentant un filet.



Puis ensuite créer un filet propre à la pièce.


EDIT par Dudu: je déplace le sujet dans la rubrique appropriée.
avatar
Patrick le Belge
complétement accro
complétement accro

Messages : 2822
Points : 6440
Date d'inscription : 15/06/2011
Age : 69
Localisation : Comines Belgique

http://cloetpatrick.eu

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Patrick le Belge le Ven 13 Jan 2012 - 16:02

Very Happy J'en suis maintenant au coulisseau;

Première étape, coulisseau sans trous.


Deuxième étape, le premier trou fait avec l'outil bossage/base...


Troisième étape, le deuxième trou avec l'outil assistant de perçage plus mise de la texture filet.

Embarassed Excuses Dudu, je pensais que j'était dans la bonne rubrique.
avatar
Patrick le Belge
complétement accro
complétement accro

Messages : 2822
Points : 6440
Date d'inscription : 15/06/2011
Age : 69
Localisation : Comines Belgique

http://cloetpatrick.eu

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  dh42 le Ven 13 Jan 2012 - 18:21

Salut,

Et voila c'est parti Wink

C'est sur le 2008 ?

++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 16122
Points : 28794
Date d'inscription : 21/06/2009
Age : 55
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Totem le Ven 13 Jan 2012 - 19:24

Bravo Wink

C'est super facile de commencer avec l'excellent tuto de David!

++ Lionel
avatar
Totem
complétement accro
complétement accro

Messages : 4033
Points : 10896
Date d'inscription : 23/12/2011
Age : 23
Localisation : 67 alsace

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Antoine le Ven 13 Jan 2012 - 19:27

Suis bien le tuto, et tu serra au point ! Very Happy

Lionel; je t’envoie un MP dans 5 minutes Smile
avatar
Antoine
Modérateur
Modérateur

Messages : 2191
Points : 5302
Date d'inscription : 28/06/2011
Age : 23
Localisation : Ille et Vilaine

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Totem le Ven 13 Jan 2012 - 19:28

Ok Antoine je regarderais ;-)
avatar
Totem
complétement accro
complétement accro

Messages : 4033
Points : 10896
Date d'inscription : 23/12/2011
Age : 23
Localisation : 67 alsace

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Patrick le Belge le Sam 14 Jan 2012 - 4:54

Very Happy Oui, Didier, c'est le 2008. Plus pratique pour suivre les tutos. Le 2011 a trop de diférence concernant la manipulation et il vaut mieux pour tous de suivre le tuto avec le logiciel dont il en est tiré.
Je me suis levé tôt ce matin, et j'ai poursuivi la suite.
Voici la poignée;



Ici avec les chanfrins.



avatar
Patrick le Belge
complétement accro
complétement accro

Messages : 2822
Points : 6440
Date d'inscription : 15/06/2011
Age : 69
Localisation : Comines Belgique

http://cloetpatrick.eu

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Totem le Sam 14 Jan 2012 - 10:11

affraid Oui tu t'es levé très tôt, mais alors vraiment tôt!!! On voit que tu es motivé, c'est bien! En tout cas tu progresses, bravo!

++ Lionel

P.S: dh42 s'appelle David et non pas Didier!
avatar
Totem
complétement accro
complétement accro

Messages : 4033
Points : 10896
Date d'inscription : 23/12/2011
Age : 23
Localisation : 67 alsace

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Antoine le Sam 14 Jan 2012 - 10:39

Ça à l'air d’être de famille le " réveiller tôt " What a Face
Bonne continuation !
avatar
Antoine
Modérateur
Modérateur

Messages : 2191
Points : 5302
Date d'inscription : 28/06/2011
Age : 23
Localisation : Ille et Vilaine

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Patrick le Belge le Sam 14 Jan 2012 - 19:31

Esquisse en vue de droite.


Fonction de révolution, la seule disponible, "Bossage base avec révolution"


J'ai le même résultat.


"Insertion - géométrie de référence - plan".


Résultat.


Sélection de la face.


Plan de droite.


Résultat.


Je devrais avoir ça!... Où donc est l'erreur?...
avatar
Patrick le Belge
complétement accro
complétement accro

Messages : 2822
Points : 6440
Date d'inscription : 15/06/2011
Age : 69
Localisation : Comines Belgique

http://cloetpatrick.eu

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  dh42 le Sam 14 Jan 2012 - 19:52

Salut,

Sur l'avant-avant dernière de tes images , on vois bien l'aperçu du nouveau plan en jaune, qui semble OK, par contre sur l'image du dessous, il n'y est plus, et il n'y a pas non plus de nouveau plan créé dans l'arbre en dehors des 3 d'origine (tu devrais avoir "plan 1" en plus ; voir sur les images suivantes du tuto). Ton plan n'a pas été créé (oublie de valider ?).

Une fois ce plan correctement créé, c'est lui que tu devra sélectionner comme plan de ref pour tes perçages ("plan 1" dans la dernière image) et non le plan de droite.

++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 16122
Points : 28794
Date d'inscription : 21/06/2009
Age : 55
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Patrick le Belge le Lun 16 Jan 2012 - 5:47

Very Happy Voilà, je n'avais pas compris que je devais cliquer sur la ligne jaune, je l'ai aussi tôt enregistré.


Toutefois je suis encore une fois bloqué, et pourtant j'ai essayé une bonne vingtaine de fois en ré ouvrant le fichier.

Mon plan sélectioné, j'ai donc cliqué sur l'assitant perçage, je me suis mis sur position et j'ai construit la ligne de construction.
Ensuite j'ai cliqué droit pour avoir le menu contextuel, et j'ai choisi "sélectionner le point du milieu.
Avec ctrl, j'ai cliqué sur le point du milieu, ensuite sur coïncidence, j'ai validé.
je suis allé sur l'onglet "Type" et j'ai défini le perçage, et voilà ce que çà me donne.

avatar
Patrick le Belge
complétement accro
complétement accro

Messages : 2822
Points : 6440
Date d'inscription : 15/06/2011
Age : 69
Localisation : Comines Belgique

http://cloetpatrick.eu

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  dh42 le Lun 16 Jan 2012 - 15:42

Bonjour Patrick



Wink

(juste au cas ou, ... il y a le son)

++
David


Dernière édition par dh42 le Jeu 19 Jan 2012 - 22:51, édité 1 fois

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 16122
Points : 28794
Date d'inscription : 21/06/2009
Age : 55
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Patrick le Belge le Lun 16 Jan 2012 - 18:13

Very Happy Y a pas va la video, j'ai même été repêcher l'adresse you tube, mais on ne sait pas ouvrir la page!.
J'ai eu beau cliquer sur démarer de la vidéo, rien ne démare, de plus l'image est trop grande! Very Happy
avatar
Patrick le Belge
complétement accro
complétement accro

Messages : 2822
Points : 6440
Date d'inscription : 15/06/2011
Age : 69
Localisation : Comines Belgique

http://cloetpatrick.eu

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Totem le Lun 16 Jan 2012 - 19:36

Salut

essaye ce lien il fonctionne mieux: https://www.youtube.com/watch?v=TSHm4d1qXvY

Par contre je n'entends rien?

++ Lionel
avatar
Totem
complétement accro
complétement accro

Messages : 4033
Points : 10896
Date d'inscription : 23/12/2011
Age : 23
Localisation : 67 alsace

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Antoine le Lun 16 Jan 2012 - 20:40

Totem a écrit:Par contre je n'entends rien?

Pourtant, y'as bel et bien du son ! Wink
avatar
Antoine
Modérateur
Modérateur

Messages : 2191
Points : 5302
Date d'inscription : 28/06/2011
Age : 23
Localisation : Ille et Vilaine

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Totem le Lun 16 Jan 2012 - 21:04

Oui, il y a du son, autant pour moi, je viens de regarder... j'ai un filtre sur mon PC pour bloquer la pub (j'écoute de la musique en ligne) et il s'est trompé sur le compte de la vidéo de David, le vilain...

Le plus étrange, c'est que hier soir sur la vidéo de 3dsmax ça marchait parfaitement scratch

++ Lionel
avatar
Totem
complétement accro
complétement accro

Messages : 4033
Points : 10896
Date d'inscription : 23/12/2011
Age : 23
Localisation : 67 alsace

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  dh42 le Lun 16 Jan 2012 - 21:19

Bonsoir,

Patrick:
Si la vidéo ne passe pas, essaye le bouton déroulant en bas à droite, et choisis 480 au lieu de 720 dans la liste ... parfois ça règle le problème.

La vidéo n'apparait pas sur ma chaine youtube car je l'ai enregistrée en vidéo privée.

Totem: je l'ai essayée sur youtube et j'ai le son scratch

++
David


Dernière édition par dh42 le Lun 16 Jan 2012 - 21:23, édité 1 fois

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 16122
Points : 28794
Date d'inscription : 21/06/2009
Age : 55
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Totem le Lun 16 Jan 2012 - 21:21

Oui David c'est ma faute si je n'avais pas le son, j'utilise un filtre à pub pour écouter de la musique en ligne et il l'a bloquée... je viens de réessayer et ça marche cette fois!

++ Lionel
avatar
Totem
complétement accro
complétement accro

Messages : 4033
Points : 10896
Date d'inscription : 23/12/2011
Age : 23
Localisation : 67 alsace

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  dh42 le Lun 16 Jan 2012 - 21:24

oups ! j'avais pas vue qu'il y avait une 2ieme page Embarassed

++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 16122
Points : 28794
Date d'inscription : 21/06/2009
Age : 55
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Totem le Lun 16 Jan 2012 - 21:30

Aucun problème Very Happy

D'ailleurs j'en profite pour faire une petite remarque, perso si j'avais eu cette pièce à faire, je n'aurais pas crée de plan, j'aurais fait un enlèvement par révolution sur un des plans verticaux par rapport à la pièce.

Mais bon je pense que les 2 méthodes se valent, j'ai simplement remarqué que plus il y a de plans plus ça fait ramer l'affichage, donc j'évite leur utilisation au maximum.

++ Lionel
avatar
Totem
complétement accro
complétement accro

Messages : 4033
Points : 10896
Date d'inscription : 23/12/2011
Age : 23
Localisation : 67 alsace

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  dh42 le Lun 16 Jan 2012 - 21:36

Totem a écrit:
D'ailleurs j'en profite pour faire une petite remarque, perso si j'avais eu cette pièce à faire, je n'aurais pas crée de plan, j'aurais fait un enlèvement par révolution sur un des plans verticaux par rapport à la pièce.

Je ne vois pas vraiment ce que tu veux dire scratch

Un enlèvement de matière par révolution pour faire le cône, je vois bien l'idée ; mais pour faire les trous, la je ne vois pas du tout ....
(le plan ne sert que pour les trous)

++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 16122
Points : 28794
Date d'inscription : 21/06/2009
Age : 55
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Totem le Lun 16 Jan 2012 - 22:18

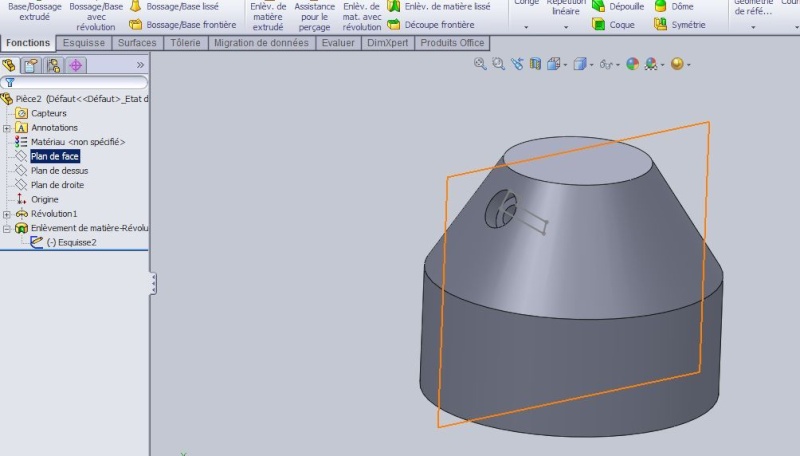

David sur cette image, j'ai fait l’esquisse du trou sur le plan de face et je l'ai utilisé par révolution:



++ Lionel
avatar
Totem
complétement accro
complétement accro

Messages : 4033
Points : 10896
Date d'inscription : 23/12/2011
Age : 23
Localisation : 67 alsace

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  dh42 le Lun 16 Jan 2012 - 23:58

Ok, je n'avais pas pensé à cette méthode ... mais, fait moi les 3 trous à 120° sans utiliser de plan supplémentaire ... par répétition circulaire de la fonction, basée sur le dessus de la pièce ?

Il est vraiment tant que tu change le PC si quelques plans font ramer lol!

N'essaie pas de faire des filetages ou, comme moi, les vis à billes de la BZT, tu aura l'impression d'avoir un 8088 !!

++
David


_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 16122
Points : 28794
Date d'inscription : 21/06/2009
Age : 55
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Patrick le Belge le Mar 17 Jan 2012 - 10:29

Very Happy Merci Totem, là çà va à vitesse grand V, on voit que David est habitué!
J'ai mis le lien sur mon bureau comme ça je le retrouverais tout de suite. dès que je le peu, j'y regarderais de très prés! Very Happy
avatar
Patrick le Belge
complétement accro
complétement accro

Messages : 2822
Points : 6440
Date d'inscription : 15/06/2011
Age : 69
Localisation : Comines Belgique

http://cloetpatrick.eu

Revenir en haut Aller en bas

Re: Patrick et SolidWorks

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 7 1, 2, 3, 4, 5, 6, 7  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
