Réalisation d'un chiffonnier d'aprés un pas à pas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Réalisation d'un chiffonnier d'aprés un pas à pas

Message  Lulu 21 le Mer 18 Juil 2012 - 22:31

bonsoir
Dans la revue "Le Bouvet" de Mai/Juin, était présenté la réalisation d'un chiffonnier en pas à pas avec plans
le meuble, me plaisant ainsi qu'à Mado, donc c'est parti pour la réalisation (en plusieur étapes)


délignage à la scie sur rail


bois constituant l'ossature du meuble débité


mise à longueur aprés dégauchissage et rabotage


aprés traçage,usinage des tenons à la toupie avec le chariot


l'usinage de tous les tenons étant terminé,je suis passé à l'usinage des mortaises(aprés les avoir tracées)


certaines mortaises on été usiné avec cette butée


y'a du copeaux,une aspiration ne serait pas superflue (à mettre sur la liste d'attente)


pour l'usinage des mortaises en milieu de longueur de bois, je me suis fabriqué une autre butée réglable
pour plus de détail sur la fabrication/constitution
voir ici





aprés les tenons/mortaises usinés,je suis passé à l'ajustement de ceux-ci





pour réaliser ce genre d'ajustement, j'utilise un crayon gras


tenons ajustés et etrminés

l'ossature du meuble en kit

montage à blanc de l'ossature pour contole avant poursuite des usinages

à+ Lulu




Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  damien58 le Mer 18 Juil 2012 - 22:39

Bonsoir Lulu,

Bravo pour ces débuts prometteurs ! Un fil bien intéressant à suivre...

Amicalement, Damien.

damien58
complétement accro
complétement accro

Messages : 4043
Points : 9557
Date d'inscription : 14/08/2011
Age : 37
Localisation : Nièvre (58)

http://histoiresdebois.canalblog.com/

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  Fred_36 le Jeu 19 Juil 2012 - 7:56

Bonjour,

sympa les photos !

je me demandais comment tu as réalisé le tenon en bas sur cette photo :






Chim

Fred_36
complétement accro
complétement accro

Messages : 739
Points : 1574
Date d'inscription : 22/12/2011
Age : 41
Localisation : Soucieu En Jarrest

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  Lulu 21 le Jeu 19 Juil 2012 - 20:17

Bonsoir toutes et tous
RE à Chim36
la réalisation du tenon (coupe en biais) a été réalisé avec une scie japonnaise
le tenon de départ (forme rectangulaire) a été traçé d'aprés la mortaise débouchante dans celle recevant le tenon
puis 2 coupes à la scie japonnaise au raz des traçages
je suis incapable de dire la valeur du jeu entre les deux tenons mais ceci est secondaire, la colle fera le reste

à+ Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  guillaume22 le Jeu 19 Juil 2012 - 20:51

Bonsoir Lulu,

une réalisation très prometteuse, je vais suivre ton sujet par contre comment se passe ton collage avec tes crayons gras pour l’adhérence de la colle scratch le bois que tu as utilisé à l'air beau et propre tu l'as achetée en avivé (c'est comme ça qu'on dit scratch ) Question

Amicalement guillaume.

guillaume22
complétement accro
complétement accro

Messages : 1641
Points : 4256
Date d'inscription : 21/11/2011
Age : 33
Localisation : bretagne, côtes d'armor

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  pili le Jeu 19 Juil 2012 - 21:25

Bonsoir Lulu

J'ai le Bouvet sur mes genoux , et je vais suivre tout ça , avec beaucoup d'intérêt, ce chiffonnier à beaucoup d'allure !
Je vois que ça barde !! Décidément ce forum est vraiment trop Génial !!!!!

Amicalement Pierre

pili
Modérateur
Modérateur

Messages : 3079
Points : 7280
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  6°sens le Jeu 19 Juil 2012 - 22:31

Bonjour à Lulu et aux autres,
C'est le chiffonnier de Guido Henn ou celui de Jean-Marie du Berry ?
Je n'ai pas le N° du Bouvet devant les yeux, mais ça commence plutôt comme celui de J-Marie...
Je vais suivre avec beaucoup d'intérêt.
Renaud

_________________
« Heureux sont les fêlés, car ils laissent passer la lumière » M. Audiard
Un égoïste, c'est quelqu'un qui ne pense pas à moi. Eugène Labiche
Quand on ne travaillera plus les lendemains des jours de repos, la fatigue sera vaincue. Alphonse Allais

6°sens
Modérateur
Modérateur

Messages : 5674
Points : 12340
Date d'inscription : 25/03/2011
Age : 63
Localisation : Cambrésis

Revenir en haut Aller en bas

Réalisation d'un chiffonnier d'aprés un pas à pas

Message  Lulu 21 le Jeu 19 Juil 2012 - 22:38

Bonsoir
Re Guillaume
le bois est bien de l'avivé, en hétre
quand à l'utilisation du crayon gras ,pas de probléme pour le collage, étant donné que je donne un coup de papier de verre avant afin de faciliter l'adhérence de la colle
Re Pili
si tu as le Bouvet sur les genoux,tu pourras contater qu'il manque quelques dimensions pour les usinages (panneaux de remplissage)
tu as pus voir que les montants arriéres étaient gainés en partie basse
le gainage consiste en une coupe biase sur les 4 faces comme ceci




traçage des pieds à noter la section triangulaire des montants arriére 40*50

j'ai décidé d'effectué cet usinage à la scie circulaire et pour ce faire, fabriqué un guide


le guide est réalisé à partir d'un profil en alu, de 2 platines avec guide en T pour se loger dans une rainure de la table d'origine



les lumiéres sur les platines permettent l'affinage du réglage suivant l'angle de la coupe et de la section (face de 40 ou face de 50)




les montants sont mis en butée en position arriére
j'ai fabriqué le méme support afin d'utiliser la butée de la mortaiseuse
y'a des fois, le Lulu y réfléchie pour ce faciliter la vie jesors
en toute franchise la mise au point m'a donné quelques sueurs notenment à cause de la longueur de déplacement par rapport à la longueur de la rainure de la table


une premiére coupe


vérification suivant trait de scie avant de faire l'àne, (face de 50)


une autre coupe
le résultats des opérations vue sous toutes les coutures








à suivre si vous voulez la suite short

à+ Lulu

Re Renaul
moi non plus je ne l'ai pas sous les yeux, il est au sous-sol donc je peux pas de dire de qui qui l'est le chiffonnier

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  pili le Jeu 19 Juil 2012 - 23:20

Hé bin !! Je trouve qu'il se débrouille plûtot bien le LuLu ! Le système de gabarit est très bien conçu !
Je vais tout regarder à fond !!!!

Mais avec un immense Plaisir ! Merci Lulu !

A+Pierre

pili
Modérateur
Modérateur

Messages : 3079
Points : 7280
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Réalisation d'un chiffonnier d'aprés un pas à pas

Message  Lulu 21 le Dim 22 Juil 2012 - 22:30

Bonsoir

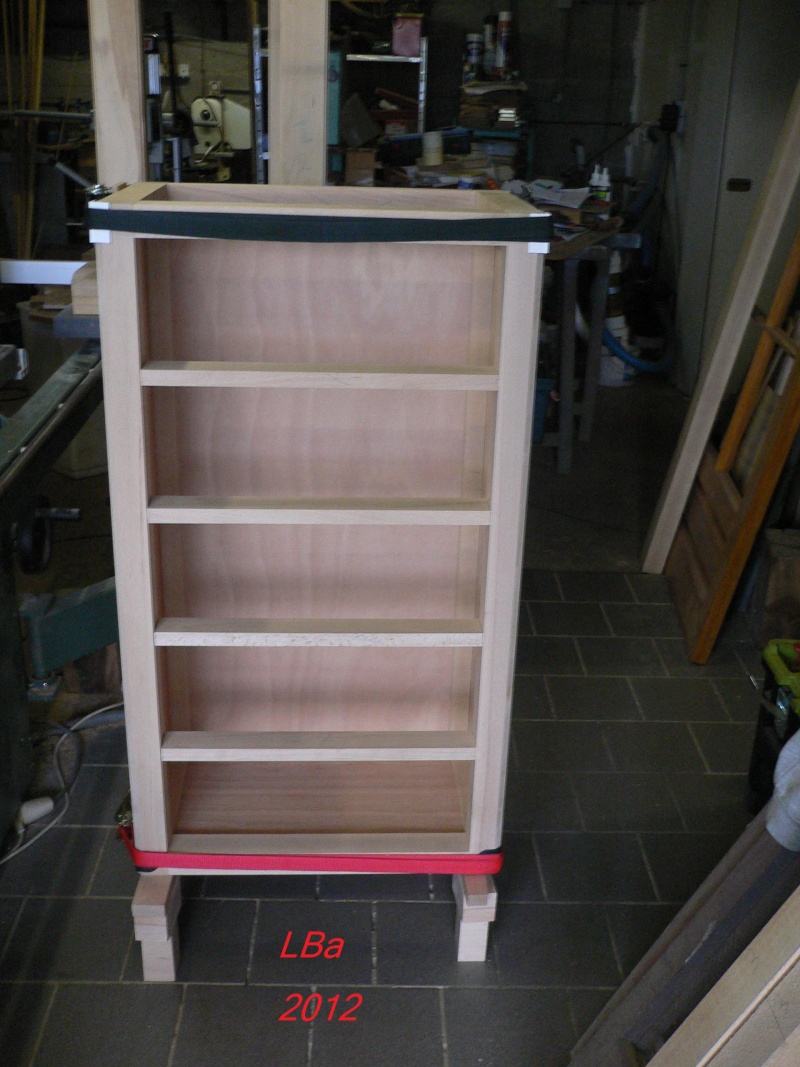

suite au montage à blanc de l'ossature


j'en ai profité pour effectué le traçage des rainures pour les cotés,le fond et la fonçure du chiffonnier
ces piéces seront en Cp de 5 et 10 mm d'épais, en Cp pour la bonne raison que la finition du meuble sera une peinture


traçage des panneaux de cotés (Cp de 10 mm)


traçage du fond (Cp de 5 mm)


traçage de la fonçure (Cp 10mm)

lorsque j'utilise des sangles pour le serrage, afin de protéger les arrétes je me sers d' angles en plastique

les noir sont de la récup de protection de je ne me rappelle plus, comme je n'en avais que quatre, je m'en suis fais 4 autre dans de la corniére plastique d'habillage de fenétre PVC

le traçage étant effectué j'ai commencé les rainures à la toupie avec une fraise à rainer


pointage au jugé


vérification avec le Cp (ici 5 mm)
le Cp a été acheté en Gsb,il ne m'en fallait pas des métres carrés, j'en utilise trés rarement,et ce n'est pas ma matiére préférré

pour les rainures sur les montants, elle doivent étre arrété

ma toupie n'étant pas encore équipé de butées (Damien en a parlé et en a fait pour je ne me souviens plus)
je me suis lancé dans la fabrication de ces butées avec le genre de profil utilisé sur ma mortaiseuse


passage à la fraiseuse afin d'usiner les supports des profils




c'est alors qu'il m'est arrivé la méme chose qu'à l'ami pierre (alias Pili)
la preuve:

le marchand de bois est venu livrer le solde des 3 stéres de 5 métres cube de bois jesuisdehors en train d'empiler

à suivre
à+ Lulu



Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  fabien35 le Lun 23 Juil 2012 - 1:53

Salut Lulu,
Très intéressant ton sujet, beaucoup d'infos sur les tenons et mortaises.
Intéressant aussi le guide que tu t'es fait pour les coupes.

Bon courage pour ton bois, invite des copains à t'aider en échange d'un apéro ça passe plus vite Very Happy

fabien35
très actif
très actif

Messages : 398
Points : 932
Date d'inscription : 20/02/2011
Age : 35
Localisation : 29 - Guipavas

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  Fred_36 le Lun 23 Juil 2012 - 7:36

Bonjour,

je suis impressionné par le "gainage" des pieds à la scie What a Face
quand je vois le massacre que je peux faire très rapidement avec une scie ... (je retourne regarder tes photos ... j'ai encore du mal à comprendre Wink )

Chim

Fred_36
complétement accro
complétement accro

Messages : 739
Points : 1574
Date d'inscription : 22/12/2011
Age : 41
Localisation : Soucieu En Jarrest

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  le pat le Lun 23 Juil 2012 - 12:32

Chim36 a écrit:Bonjour,

je suis impressionné par le "gainage" des pieds à la scie What a Face
quand je vois le massacre que je peux faire très rapidement avec une scie ... (je retourne regarder tes photos ... j'ai encore du mal à comprendre Wink )

Chim

salut tout le monde

il n'y a pas de secret , pour reussir des pieds gainés il faut surtout bien s'appliqué pour les corroyer et avec le guide " façon Lulu " ça peut que marcher

j'ai une question Lulu , la rayure large sur ta table de scie devant la lame c'est pas un repere de coupe ?


A+ patrice

le pat
complétement accro
complétement accro

Messages : 645
Points : 1493
Date d'inscription : 10/03/2011
Age : 49
Localisation : champagne

Revenir en haut Aller en bas

Réalisation d'un chiffonnier d'aprés un pas à pas

Message  Lulu 21 le Sam 28 Juil 2012 - 22:38

Bonsoir à tous

Re: Le pat
en effet la rayure est un repére par rapport à la lame de scie
petite précision, le guide et la piéce ce déplace ensemble par rapport à la lame, c'est pour cette raison que j'utilise la rainure d'origine de la table, si le guide reste fixe ça ne fonctionne pas

la fois derniére, j'étais resté au fraisage de support de guide afin de réaliser des rainures arrétées

support du profil en place

profil monté sur le support


puis je suis passé à la fabrication des 2 butées (une droite et une gauche)

piéces constituant une butée


butée assemblée


butée vue de dérriere
Passons à la méthode d'usinage (pour ceux qui ne savent pas comment faire)

la piéce en appuis sur la butée arriére et en appuis sur l'angle du guide légérement en bias afin de ne pas toucher l'outil



puis placage de la piéce contre le guide (prise de passe)

avancement de la piéce jusqu'à la butée gauche


voila une rainure de faite, on constate un léger brulage du bois au démarrage de la rainure


la rainure est arrété à 2 mm de la mortaise


assemblage bas


assemblage haut

à suivre !

à+ Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  6°sens le Sam 28 Juil 2012 - 23:00

Splendides, tes butées pour fraisage arrêté !
Je suis ton post avec délectation,
Renaud

Ps. au fait, c'est bien celui de Jean-Marie...

_________________
« Heureux sont les fêlés, car ils laissent passer la lumière » M. Audiard
Un égoïste, c'est quelqu'un qui ne pense pas à moi. Eugène Labiche
Quand on ne travaillera plus les lendemains des jours de repos, la fatigue sera vaincue. Alphonse Allais

6°sens
Modérateur
Modérateur

Messages : 5674
Points : 12340
Date d'inscription : 25/03/2011
Age : 63
Localisation : Cambrésis

Revenir en haut Aller en bas

Réalisation d'un chiffonnier d'aprés un pas à pas

Message  Lulu 21 le Dim 29 Juil 2012 - 21:35

Bonsoir

Re: Renaud
oui c'est bien celui de Jean Marie sur l'article du Bouvet et là sur le fofo c'est le mien ! cheers
Suite de l'avancement des travaux:



découpe des panx en Cp de 4 mm pour le fond et 10 mm pour les cotés
l'utilisation de la scie plongeante avec rail est un vrai plaisir pour ce genre de travail
je vais de moins en moins utiliser la scie et sont chariot pour les débits de panx


traçage des arrondies d'angle à cause des rainures arrétées


un p'tit coup de scie à main


un p'tit coup de ràpe qui va trés bien, dommage que l'on en trouve plus à la vente


panx usiné


vérification en situation, ça devrait le faire


pour le fond c'est fait


les cotés aussi
reste la fonçure (pourquoi ce nom ?)

traçage pour coupe suivant pénétration dans les rainures


montage pour vérification et traçage de l'entaille sur les montants


alors là Lulu t'as déco...é en prenant la photo c'est plutot flou !


fonçure en place


chanfrein à l'outil multi-pente sur les montants de devant


c'est bien comme outil mais un peu ch...nt à régler à l'angle voulu

remontage de l'ensemble pour vérification et réflextion sur leur suite




à+Lulu
ps: je me demande si je ne vais pas garder les pieds de devant pancoops





Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  phil63 le Lun 30 Juil 2012 - 0:51

Bonsoir,

Ca, au moins, ce n'est pas du travail de "chiffonnier"!!! pancoops

phil63
très actif
très actif

Messages : 251
Points : 592
Date d'inscription : 23/01/2011
Age : 56
Localisation : RIOM 63

http://caravanerapido.forumsactifs.com/forum

Revenir en haut Aller en bas

Réalisation d'un chiffonnier d'aprés un pas à pas

Message  Lulu 21 le Dim 31 Mar 2013 - 21:48

Bonsoir
la réalisation du chiffonnier ayant été mise en stand-by quelques mois au profit de celle de l'établi et celui-ci ayant bien avancé
en ce début de printemps, retour sur la réalisation du chiffonnier

à la fin juillet il en était à ce stade


Réalisation des pieds de devant, ceux-ci sont tournés à l'aide du copieur afin d'étre identique

usinage d'un gabarit de forme

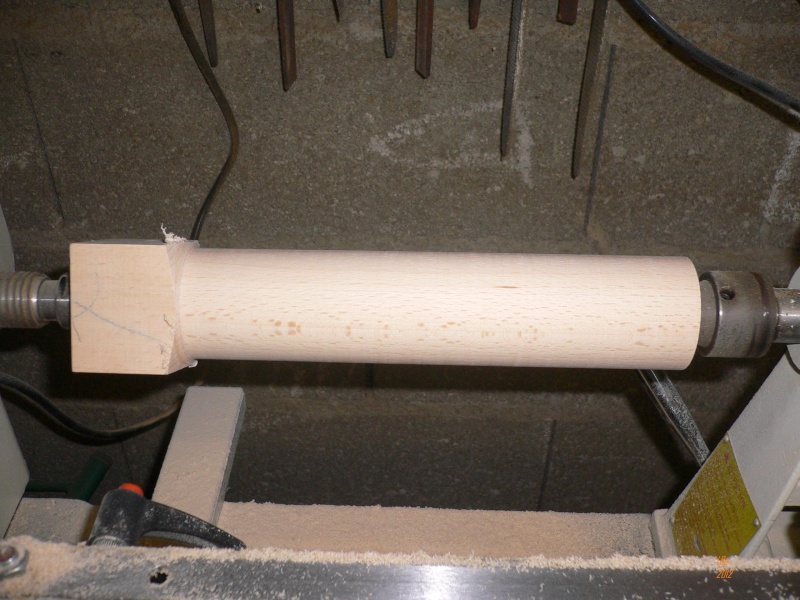

mise en place d'un carrelet sur le tour et ébauche d'un cylindre


ébauche de la forme suivant le gabarit de copiage


finition de la forme


deux coups de scie plus tard, le pied est usiné


perçage en bout afin de l'assembler par cheville au montant


cheville montée sur le pied


perçage en bout du montant


le pied est en place sur le montant

une chose de plus en moins à faire !
à suivre

à + Lulu




Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  phil63 le Dim 31 Mar 2013 - 22:54

une chose de plus en moins à faire !

J'adore!!!

phil63
très actif
très actif

Messages : 251
Points : 592
Date d'inscription : 23/01/2011
Age : 56
Localisation : RIOM 63

http://caravanerapido.forumsactifs.com/forum

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  jb53 le Lun 1 Avr 2013 - 6:14

bonjour lulu et tous les autres,
alors là, t'es pas croyable lulu panpan
tu laisses un truc sur le feu et tu t'en vas panpan non mais!!!
Tu vas nous faire le plaisir de terminer ce travail sans t'arrêter, non mais dis donc, qu'est ce que c'est que ce travail? mili2
Non sans rire, c'est très bien parti mais maintenant faut plus t'arrêter et nous laisser sans nouvelles de ton travail.
bonne continuation
joël

jb53
complétement accro
complétement accro

Messages : 2016
Points : 4565
Date d'inscription : 28/11/2010
Age : 63
Localisation : 89250

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  Lulu 21 le Lun 1 Avr 2013 - 11:17

Bonjour JB
ho j'ai pas fini de m'arréter, de continuer !
entre tous mes projets, la saturation,le manque d'inspiration,les problémes physique,la fabrication d'outils que je n'ai pas ou qui ne
sont pas adapter !
mon grand défaut est de me disperser sans me perdre !
Pourvu qu'ça dure

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Réalisation d'un chiffonnier d'aprés un pas à pas

Message  Lulu 21 le Ven 5 Avr 2013 - 22:37

Bonsoir

un peu de mise à jour de l'avancement du sujet

aprés débit/rabotage, collage du plateau de dessus du chiffonnier


les planches sont assemblées par entures multiples

aprés mise à dimension, moulure de trois cotés du plateau

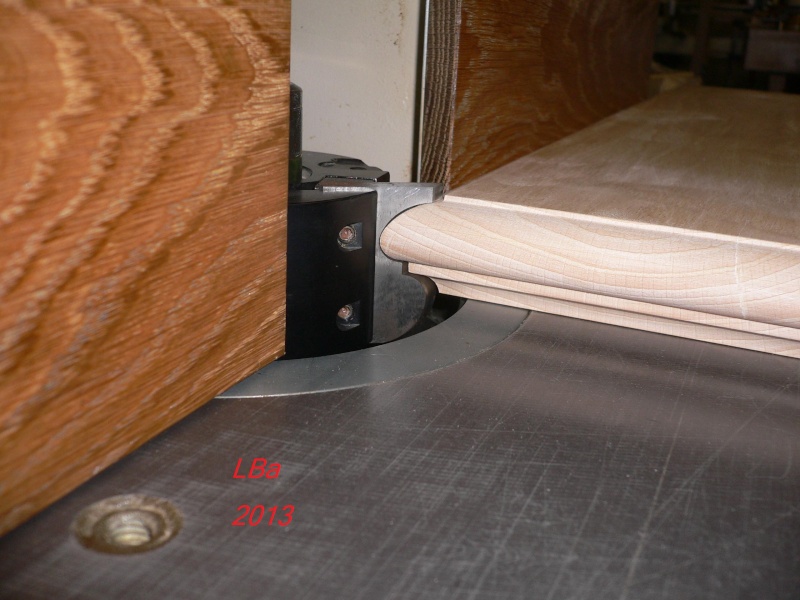

la moulure choisie est un bec de corbin

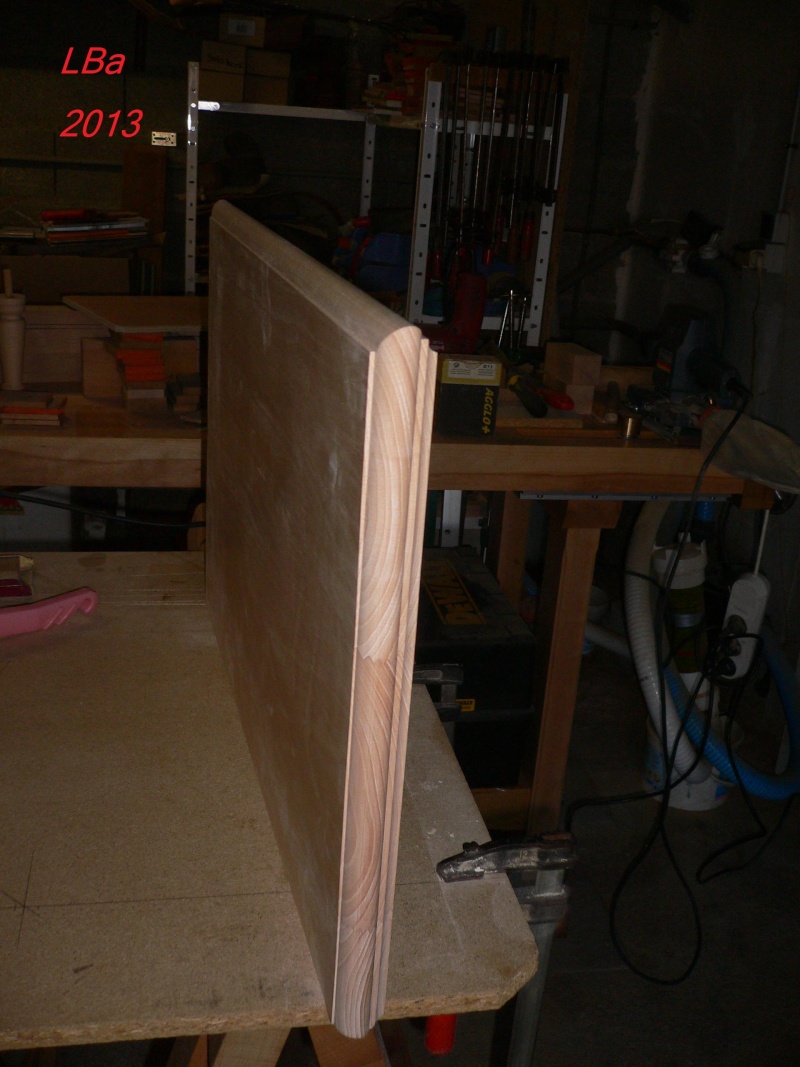

le plateau mouluré


autre apperçu du plateau

par habitude et afin de ne pas avoir de remarque de la part de mado, j'ai arrondi les angles extérieurs manuellement

angle en cours de façonnage

Puis scéance de collage


collage sur les deux cotés du chiffonnier de tasseau pour supporter les coulisses de tiroir

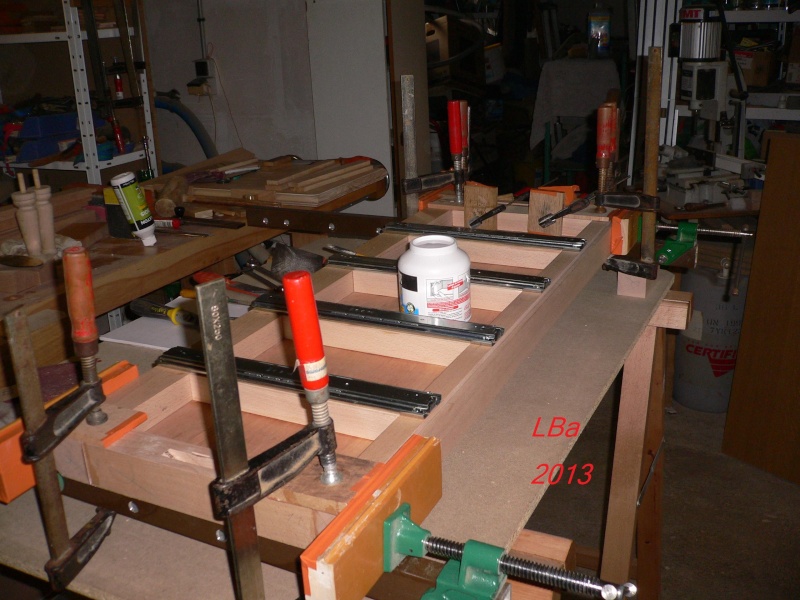

pose des coulisses des tiroirs
il a fallut que je les raccourcisse de 5 mm en longueur

Avant collage du restant de la stucture, usinage sur les traverses haute, de rainure pour les taquets de maintien du plateau


petite traverse


grande traverse

l'usinage a été réalisé à la toupie en rainure arrétée, piéce en butée à droite, plongée d'usinage, avancement de la piéce
sur la butée gauche, retrait d'usinage


traçage et usinage d'arrondi des bouts des taquets

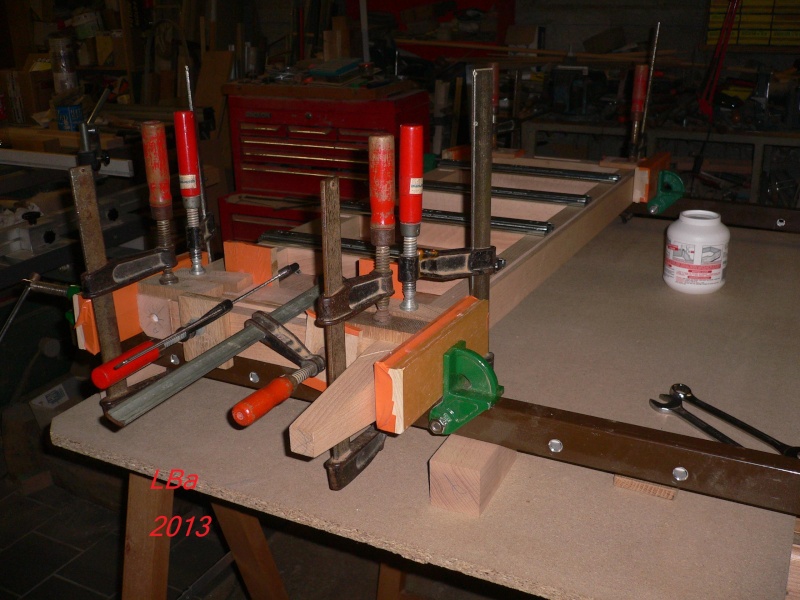

collage de la stucture en plusieurs fois
d'abord les deux cotés du meuble







Puis collage de l'ensemble stucture et des pieds





à suivre

à + Lulu










Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  chado le Sam 6 Avr 2013 - 11:33

Bonjour

Bravo !!
Belle réalisation.

J'attends la suite avec impatience.

Amicalement
chado

chado
complétement accro
complétement accro

Messages : 1367
Points : 3021
Date d'inscription : 21/09/2010
Age : 69
Localisation : F-44140

Revenir en haut Aller en bas

Réalisation d'un chiffonnier d'aprés un pas à pas

Message  Lulu 21 le Sam 6 Avr 2013 - 21:19

Bonsoir

la colle ayant séchée, j'ai pu dé-serre-jointer la stucture




nan!nan! les images ne sont pas à l'envers!
c'est exprés, avec les cotes en vrac, pas évident à bouger, faut attendre une àme passante



positionnement du dessus et des taquets de maintien
d'ou la raison de l'envers du chiffonnier


là , fixation des taquets

puis démontage du plateau supérieur et des coulisses pour passage d'une couche d'appret


et peinturlure à venir !

à + Lulu


Dernière édition par Lulu 21 le Sam 6 Avr 2013 - 23:03, édité 1 fois

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  phil63 le Sam 6 Avr 2013 - 22:28

C'était limite avec ta hauteur sous plafond (hourdis!!) du garage!!!

T'avais mis de la parafine sur tes confitures?

phil63
très actif
très actif

Messages : 251
Points : 592
Date d'inscription : 23/01/2011
Age : 56
Localisation : RIOM 63

http://caravanerapido.forumsactifs.com/forum

Revenir en haut Aller en bas

Re: Réalisation d'un chiffonnier d'aprés un pas à pas

Message  Contenu sponsorisé Aujourd'hui à 14:50


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
