[Fabrication] appareil à tourner les formes concaves et convexes

Message  Lulu 21 le Lun 18 Fév 2013 - 21:13

Bonsoir
Comme dit précedenment voir ici
je me suis fais un appareil pour tourner les formes concaves et convexes sur mon petit tour d'établi
je n'ai jamais vue un appareil (pour réaliser ce genre d'usinage) alors encore moins utilisé
j'ai regardé sur le forum d'en face et vue quelques réalisations qui m'ont fait avancer dans mon projet
je l'ai fait à partir de 90% de piéces de récupération
la seule chose primordiale, pour moi, était d'avoir un mouvement de rotation mécanique ayant des problémes d'arthrose aux mains
d'ou l'emploie d'un renvoie d'angle de "lameleuse" réformé
pour réaliser certaines opérations au tour, j'ai utilisé du matériel (mandrin 4 mors indépendant) que j'ai due utiliser une fois dans ma vie , il y a quelques années
Place aux images de la fabrication


dans une piéce d' ex-moule d'injection plastique, j'ai débité un morceau qui va constituer le corps de l'appareil


puis fraisé un pan à 45°


puis percé un trou de 16 mm desaxé


puis centré la piéce en mandrin 4 mors
pour ce faire j'ai utilisé un foret, une connerie de vieux, j'aurai du prendre un rond, mais y'en-avait pas sous la main
et je n'ai pas voulu tout démonter pour en usiner un, de tout façon, le désaxage du trou n'est pas des plus important
il n'a lieu d'etre que de laissé de la matiére par rapport a une façe pour monter un roulement


puis j'ai dressé une face


aprés usinage d'un alésage de 26 mm pour y placer un roulement

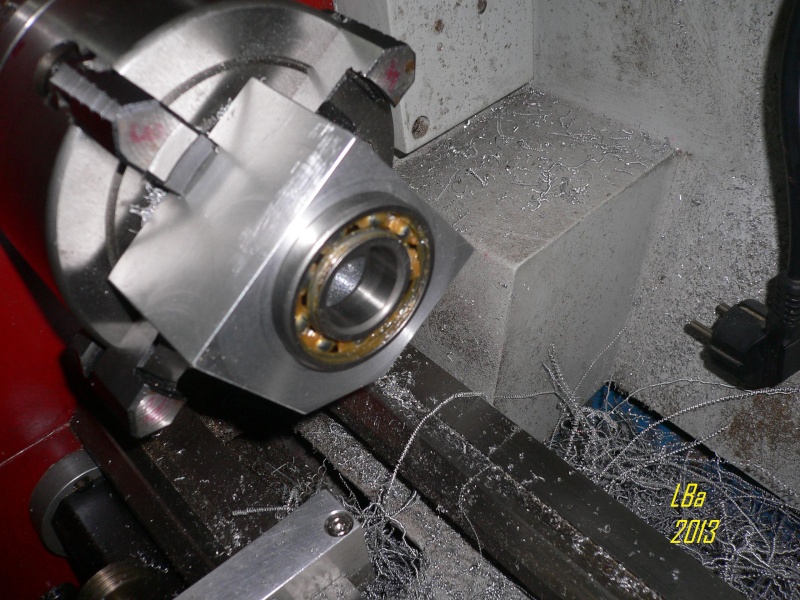

essais du roulement

aprés retournement de la piéce dans le mandrin et avoir dressé la seconde face

alésage à 48 mm pour le passage de la couronne dentée du renvoie d'angle


puis alésage à 52 mm pour y loger un autre roulement


essais du roulement

démontage de la piéce et passage sur la fraiseuse pour la suite des opérations

alésage à la téte à alésée du passage du petit pignon du renvoie d'angle
et d'un logement de roulement (pas retrouvé la photo parmis les 80)


apperçu du boitier à ce stade des opérations

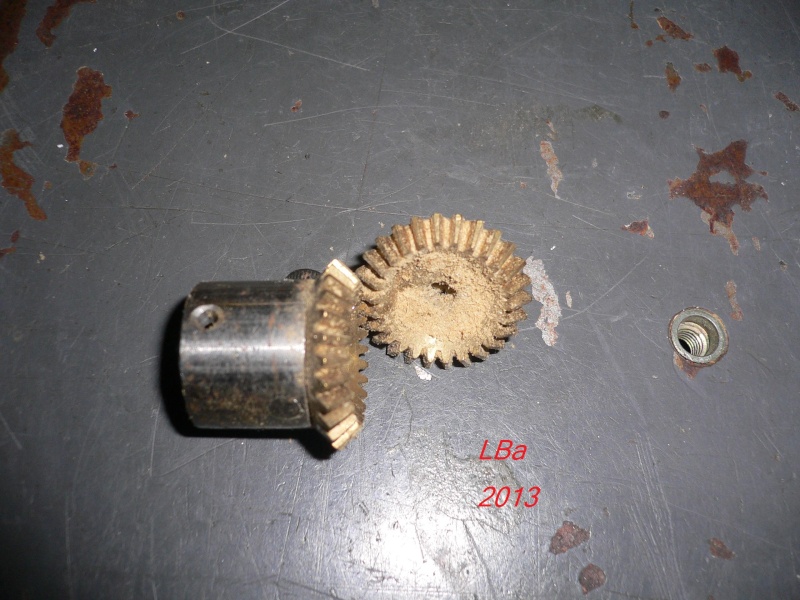

boitier avec le renvoie d'angle monté

Fin de l'acte 1
à + Lulu
A suivre acte 2

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  Dan32 le Mar 19 Fév 2013 - 11:31

Bonjour Lulu,
Très belle réalisation et très soignée, félicitation.
Une petite question de néophyte, les roulements sont justes mis à serrage? Et quand tu fais ton alésage, tu choisis le diamètre exact du roulement ou un peu moins?
Continue de nous régaler.
@+ Dan.

Dan32
très actif
très actif

Messages : 280
Points : 759
Date d'inscription : 09/11/2011
Age : 58
Localisation : Belgique (région Charleroi)

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  Lulu 21 le Mar 19 Fév 2013 - 14:43

Bonjours Dan
pour répondre à ta question sur le montage des roulements
dans ce cas précis, c'est un arbre tournant (cas de beaucoup de moteur électrique), en m'aidant de mon bréviére " Guide du dessinateur industriel" de A.chevalier, crue 1973 (c'était hier)
j'ai essayé de tenir une tolérance en g6 sur l'arbre (montage serré) et une H7 en alésage (glissant)
ceci peut etre critiquable , mes connaissances en conception mécanique étant basique, je n'en sais rien et je n'ai pas envie d'ouvrir un débat sur le sujet, je me retrouverais vite fait à l'ouest et pas certain de comprendre scratch
toujours est-il que le systéme fonctionne et c'est le but recherché (pour combien de temps, nul ne le sais, méme pas moi) pancoops

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  Dan32 le Mar 19 Fév 2013 - 15:51

Salut Lulu,
Merci pour ta réponse, mais je t'avouerai que je ne comprends rien à tes g6/h7, tu n'as pas la version p'tit bricoleux? Embarassed
@+ Dan

Dan32
très actif
très actif

Messages : 280
Points : 759
Date d'inscription : 09/11/2011
Age : 58
Localisation : Belgique (région Charleroi)

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  Ouss le Mar 19 Fév 2013 - 18:04


Ouss
complétement accro
complétement accro

Messages : 750
Points : 1847
Date d'inscription : 15/09/2012
Age : 46
Localisation : Elbeuf 76500

Revenir en haut Aller en bas

[Fabrication] appareil à tourner les formes concaves et convexes

Message  Lulu 21 le Mar 19 Fév 2013 - 22:26

Bonsoir
ACTE 2
un des deux axes est un axe de récup qui correspondait au besoin donc peut d'usinage à effectuer

usinage d'une portée de roulement (montage serré) raison pour laquelle le roulement n'est pas en butée

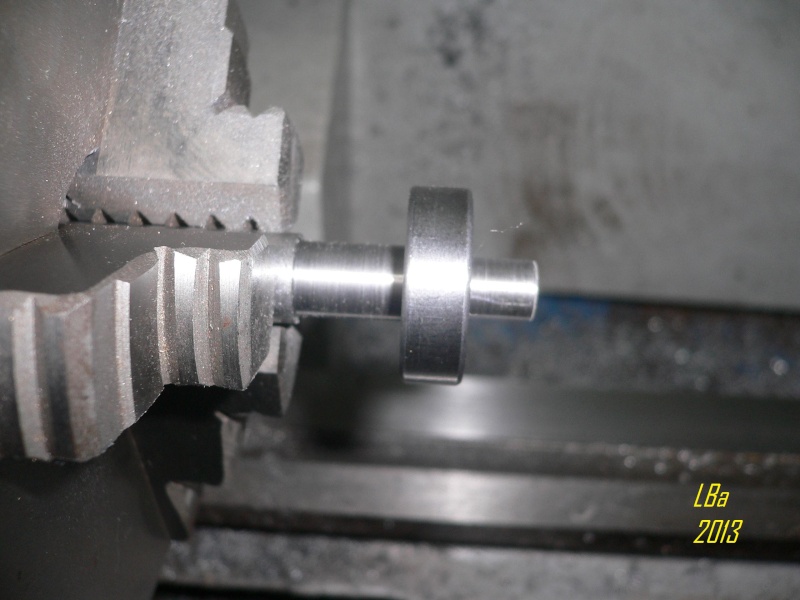

essais des différentes piéces venant sur l'axe


l'axe terminé, la couronne est immobilisé en rotation par une goupille de 3mm (principe que j'ai repris aprés l'avoir constaté sur l'origine de la machine)

l'axe horizontal (supportant le petit pignon) est tiré dans de l'étiré inox

usinage portée pignon


retournement de la piéce afin d'usiner pour recevoir un volant


essais de l'ajustement, le volant sera immobilisé par une Chc de M4 et écrou nylstop


axe et les piéces en kit
là aussi l'anti-rotation du pignon est assuré par une goupille de 3 mm


le pignon est immobilisé en translation par ecrou/contre écrou fin (provenance du démontage de la lamelleuse)

fin de l'acte 2

à + Lulu

acte 3 en préparation

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

[Fabrication] appareil à tourner les formes concaves et convexes

Message  Lulu 21 le Ven 22 Fév 2013 - 21:27

Bonsoir
Acte 3
usinage de la flasque roulement de l'axe horizontal

perçage à 13 mm du passage de l'axe puis alésage de la cage extérieur du roulement


essais du roulement


perçage à 12 mm pour le passage d'une rondelle cuvette puis alésage de la cage extérieur du roulement


flasque inférieur (axe verticale) montée sur le boitier de l'appareil


flasque de l'axe horizontal sur le boitier avant sa fixation


perçage de la flasque et lamage pour de la Chc de 4mm


perçage et taraude à M4 du boitier pour montage de la flasque
les copeaux sur le roulement, sont pour vérifier ci le dit roulement est bien étanche pancoops

Acte 4 à venir

à + Lulu


Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  bricoleux le Ven 22 Fév 2013 - 21:33

impressionnant !

je n'imaginais pas que l'on puisse faire des choses pareilles.

Bernard

bricoleux
complétement accro
complétement accro

Messages : 2604
Points : 6369
Date d'inscription : 25/03/2012
Localisation : belgique/ardennes

Revenir en haut Aller en bas

[Fabrication] appareil à tourner les formes concaves et convexes

Message  Lulu 21 le Ven 22 Fév 2013 - 22:11

Bonsoir

Acte 4

usinage de la piéce que je nonme téte support porte outil, c'est sur cette piéce que coulissera le support outil
cette piéce est fabriqué dans du rond alu de 80 mm, lui acheté chez sider,,,


ébauche du diam. extérieur en montage mixte
d'ailleur, lors de cette opération, je me suis apperçu que le support de pied à coulisse de la poupée mobile pourrait
géner dans ce genre d'opération, une modification est prévue pour palier à ça


puis débit de l'ébauche à la Sar


retour sur le tour pour alésage montage sur l'axe vertical et passage de la cage extérieur du roulement
et un perçage à 6 mm pour la fixation sur l'axe vertical


vérif des usinages, il y a volontairement 1 mm de jeu au niveau de la cage ext. du roulement

passage à la fraiseuse pour la suite

ébauche d'une rainure en vue de réaliser une queue d'arronde


fraisage de la queue d'arronde


fraisure du trou de 6 mm dans la foulée

aprés montage de la téte sur l'axe et du boitier

perçage d'un pion de sécurité pour immobiliser la téte sur l'axe en complément de la vis de 6 mm


détail du pion d'immobilisation


résultat de sopérations

à + Lulu

Acte 5 en préparation





Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re [Fabrication] appareil à tourner les formes concaves et convexes

Message  Lulu 21 le Ven 22 Fév 2013 - 22:27

Bonsoir Bernard

je me pose une question à savoir qu'est-ce le plus difficile à réaliser: les piéces ou le reportage ?
à vouloir laisser une trace sur le passage terre, qu'est-ce qui ne faut pas faire ! siffle

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  bricoleux le Ven 22 Fév 2013 - 22:31

Bonsoir Lulu,

évidemment, et vient après la question "pourquoi on fait tout cela ?"

mais si on reste dans le domaine technique, le travail du bois, je voyais bien comment on pouvait faire, mais je suis épaté de voir que le métal se travaille aussi bien (si pas mieux) que le bois.

donc grande découverte pour Bricoleux !!!

merci à toi et à tes complices.

Bernard

bricoleux
complétement accro
complétement accro

Messages : 2604
Points : 6369
Date d'inscription : 25/03/2012
Localisation : belgique/ardennes

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  Ynem le Ven 22 Fév 2013 - 23:08

Hello Lulu

Super boulot.

En tous cas, tu as l'air d'être bien équipé en machines !!!
Ça doit être un plaisir de travailler comme ça.

Bonne continuation.

@+ Ynem

Ynem
très actif
très actif

Messages : 342
Points : 874
Date d'inscription : 11/12/2012
Localisation : Alsace

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  Lulu 21 le Ven 22 Fév 2013 - 23:47

Bonsoir Ynem
au niveau équipement, un peu plus que le commun des mortels pancoops
pas assez à mon gout, mais je manque de place
quand au plaisir, je ne suis plus assez souple pour prendre mon pied

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  beepbeep57 le Sam 23 Fév 2013 - 12:22

Euhhh, sacré beau boulot ça Lulu Very Happy

J'aimerais bien savoir en faire autant What a Face

beepbeep57
très actif
très actif

Messages : 305
Points : 671
Date d'inscription : 13/03/2012
Age : 53
Localisation : Metz sud

Revenir en haut Aller en bas

[Fabrication] appareil à tourner les formes concaves et convexes

Message  Lulu 21 le Sam 23 Fév 2013 - 22:53

Bonsoir

Acte 5 : c'est parti

le support de l'outil est usiné dans un morceau de fonte
aprés cubage, début des usinages


usinage de la queue d'arronde male


essais de papa dans maman
tous les microns n'étant pas parti en copeaux, un petit ajustage sera fait à la lime aiguille ou de genéve


perçage d'un trou de dégagement

deux coups de scie plus tard

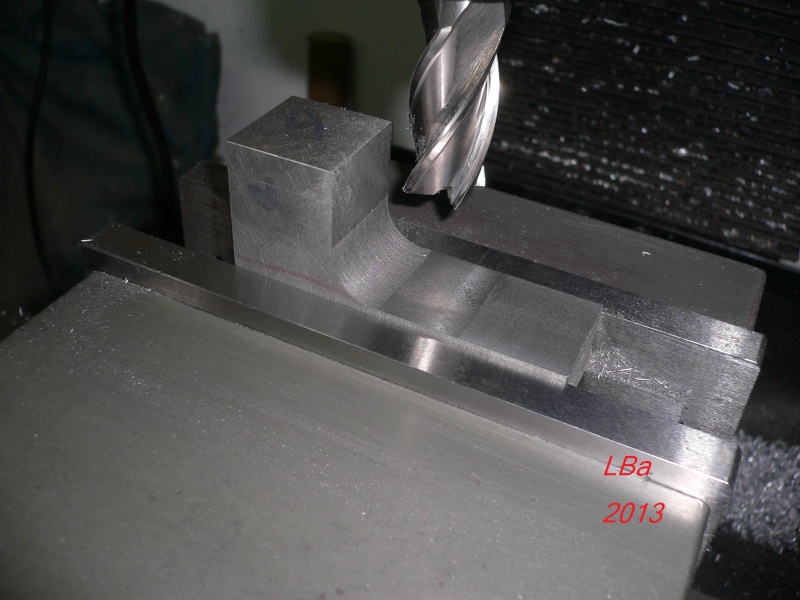

fraisage de l'épaulement
en faisant comme ça, y'a moins de copeaux


puis fraisage d'une rainure pour recevoir l'outil


essais passage de l'outil
par contre sur ce coup là, les microns sont dans les copeaux, mais jeu raisonnable quand méme
l'outil est un outil à plaquette changeable, le corps de l'outil fait 8*6 mm
le corps de l'outil a été coupé en longueur par la suite (juste avant les premiers essais de l'appareil)
d'ailleurs la vis de la plaquette n'était pas bloqué, je m'en suis apperçue lors de ceux -ci


visualisation de la position du porte outil en position avant par rapport à l'axe de rotation
je vais bien faire du concave


ici en position arriére, ça sera du convexe


dans une plaquette d'alu, perçage/taraudage à M8 pour vis de blocage de l'outil (vis sans téte à téton)


perçage de la fixation de la plaquettte sur le porte outil vis Chc de 4 mm


contre perçage de la position sur le support outil


perçage/taraudage de 3 M4 pour l'immobilisation du porte outil


pour eviter que la vis appuis directemment sur la face de la queue d'arronde, j'intercale
un pion d'alu de 3 mm


le résultat obtenu
les 3 vis Chc ont été changées par la suite (quand j'ai retrouvé des sans téte)


entre temps j'avais fraisé le boitier pour que ça fasse moins mastoc

à + Lulu

y'a encore un acte à venir






Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  6°sens le Sam 23 Fév 2013 - 23:24

Ben... c'est pas rien Lulu !!!
Sans voix, je suis,
Renaud

_________________
« Heureux sont les fêlés, car ils laissent passer la lumière » M. Audiard
Un égoïste, c'est quelqu'un qui ne pense pas à moi. Eugène Labiche
Quand on ne travaillera plus les lendemains des jours de repos, la fatigue sera vaincue. Alphonse Allais

6°sens
Modérateur
Modérateur

Messages : 5669
Points : 12335
Date d'inscription : 25/03/2011
Age : 63
Localisation : Cambrésis

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  pili le Dim 24 Fév 2013 - 0:17

Bonsoir Lulu

Magnifique travail ! Et un bel outil, qui moi aussi me fait terriblement envie de faire !! Le fait d'employer les engrenages d'une meuleuse est une fameuse idée !

Je suis évidemment la suite de ce fil !

A+ Pierre

pili
Modérateur
Modérateur

Messages : 3078
Points : 7279
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  Lulu 21 le Dim 24 Fév 2013 - 21:42

Bonsoir Pierre
je ne sais pas si l'emploie de ces engrenages est une "bonne" idée mais sur c'est une idée
qui m'a posé quelques problémes de dimensions surtout la couronne
Ha si j'avais retrouver à ce moment là ces pignons de Meccano

c'était trop tard, j'étais trop avancé dans le projet, je n'ai pas voulu repartir à zéro
bah! ça sera pour la prochaine, si il y a

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

[Fabrication] appareil à tourner les formes concaves et convexes

Message  Lulu 21 le Jeu 28 Fév 2013 - 21:34

Bonsoir

Dernier Acte ?

il reste le support de fixation de l'appareil sur le tour
j'ai fais deux types de support, un qui se fixe sur la tourelle porte outil et un autre qui vient sur le chariot transversal
le premier ne permet pas de faire les formes convexes, il ne servira pas beaucoup je pense
le deuxiéme permet d'usiner les formes concaves et convexes mais l'accés à la manivelle est délicat (j'ai effectué une modif) c'est la
fabrication de ce dernier que je poste, il est composé de deux piéces en alu

le support est centré (en hauteur) par une clavette et fixé sur l'appareil par 3 vis M6


fraisage de la rainure de clavette sur le corps de l'appareil


essais de la clavette


aprés fraisage de la rainure de clavette sur le support essais de celle-ci


fraisage d'une entaille sur une piéce, afin de positionner la deuxiéme piéce


2 perçages à 6mm et fraisure pour asemblage avec piéce entaillé


3 perçages à 6 mm et fraisure pour assemblage avec le corps de l'appareil


3 perçages à 6 mm et fraisure pour fixation sur le chariot transversal du tour


perçage et taraudage à M6 pour l'assemblage en équerre des 2 piéces


les 2 piéces assemblées


perçage et taraudage de 3 M6 sur le corps de l'appareil pour fixation de l'équerre support


équerre support montée sur l'appareil (les trous de fixation sur le chariot transversal n'étaient pas encore réalisés)

En amélioration, j'ai rallongé par manchon l'axe de maneouvre de la manivelle et effectué quelques chanfreins par-ci
par là

l'appareil dans son état


appareil monté sur le chariot transversal

y'a plus cas ..... attendre la livraison de la matiére premiére pour usiner les piéces désirées

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  Ynem le Jeu 28 Fév 2013 - 21:53

Hello Lulu

Ah, j'ai enfin compris l’utilité de ton ustensile !!!

Chapeau, très belle pièce.
Et à mon avis devrait très bien fonctionner.
Hâte de voir des résultats.

Ça m'aurait été bien utile quand je tournais encore beaucoup de pièce pour la moto.
Maintenant je ne pense plus que je vais m'en fabriquer un.

Mais toutes mes félicitations, il fallait déjà y penser.
Parole d'un tourneur.

@+ Ynem

Ynem
très actif
très actif

Messages : 342
Points : 874
Date d'inscription : 11/12/2012
Localisation : Alsace

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  Lulu 21 le Jeu 28 Fév 2013 - 22:27

Bonsoir Ynem
tu peux voir une piéce tournée ici
à moins que tu l'ai déja vue
les premiers essais ont été sur un riblon d'alu, sans recherche de forme quelque ce soit






les esprits dévergondés penseront à un jouet pour mémére
la mienne (de mémére) n'a pas voulue l'essayer, le toucher étant trop froid selon elle ! pancoops

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  pili le Jeu 28 Fév 2013 - 22:45

Superbe Réalisation !!!!! Lulu

Bravo pour ton ingéniosité !!!

Vraiment un bel appareil !! Pierre

pili
Modérateur
Modérateur

Messages : 3078
Points : 7279
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  Ynem le Jeu 28 Fév 2013 - 22:45

Super Lulu

les esprits dévergondés penseront à un jouet pour mémére
la mienne (de mémére) n'a pas voulue l'essayer, le toucher étant trop froid selon elle !

lol! lol! lol! lol!

Je me pose quand même une petite question:

Je vois que tu travailles avec pas mal de porte à faux.
Donc je suppose que ton dispositif doit quand même gêner un peu pour travailler plus prêt du mandrin.
D'autre part, pour des petits rayons, est ce bien pratique ???

Merci.

@+ Ynem

Ynem
très actif
très actif

Messages : 342
Points : 874
Date d'inscription : 11/12/2012
Localisation : Alsace

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  Lulu 21 le Jeu 28 Fév 2013 - 23:47

le rond fait 25 mm , donc porte à faux certainement mais peut etre pas tant que ça ?
de plus comme c'était le premier essais, la priorité était de pas avoir les mains trop prés du mandrin surtout, je n'avais auccune idée
du comportement du systéme, de l'outil , de la profondeur de passe, c'était expérimental avant tout
pour les petits rayons, j'ai pas encore fait d'essais ,donc pas trop d'idée
mon objectif est de pouvoir arriver à tourner ce genre de piéce, malgrés mes problémes aux mains en minimisant les risques c'est pour
cette raison que j'ai utilisé un renvoi d'angle en pignon
et que j'ai rallongé l'axe de manivelle

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  Strib le Ven 1 Mar 2013 - 7:50

Très très ingénieux ton système, j'ai compris vers la fin comment il s'utilisait.

Super idée en tous cas

@+
Strib

Strib
complétement accro
complétement accro

Messages : 1655
Points : 3870
Date d'inscription : 25/04/2012
Age : 44
Localisation : Corse du Sud

http://www.strib.fr

Revenir en haut Aller en bas

Re: [Fabrication] appareil à tourner les formes concaves et convexes

Message  Contenu sponsorisé Aujourd'hui à 7:07


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
