[Tour S 6125-C] Extention du banc

Message  Lulu 21 le Dim 31 Mar 2013 - 22:25

Bonsoir
Sur mon tour d'établi, la longueur du banc n'est que de 550 mm
suivant la piéce à usiner, la contre pointe géne parfois,(en enlevant tout accessoir de dessus) ne serait-ce que pour prendre une

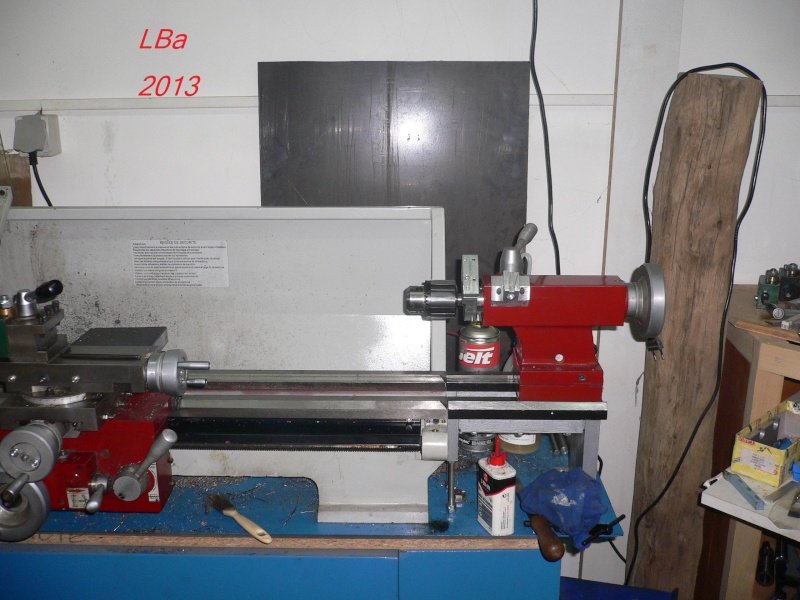

cote avec une jauge de profondeur, n'ayant plus envie d'enlever la contre pointe de sur le banc, j'ai rallongé celui-ci de 200 mm


avant je ne pouvais pas enmener plus loin la contre pointe


maintenant je l'enmene plus loin et je n'ai plus besoin de démonter la pointe tournante ou le mandrin

j'ai bien fait mumuse en usinant/montant/réglant/ajustant les différentes piéces de la rallonge de banc

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: [Tour S 6125-C] Extention du banc

Message  phil63 le Lun 1 Avr 2013 - 0:33

Salut,

Fais nous un rapport de métrologie!!!

Coaxialité, faux rond, concentricité, etc....

Expliques nous, un peu plus en détail comment tu as fait!!

Perso, çà m'intéresse car, aussi, je suis, des fois, trop court!!! (sans arrière pensée!!) jesuisdehors merci

phil63
très actif
très actif

Messages : 251
Points : 592
Date d'inscription : 23/01/2011
Age : 56
Localisation : RIOM 63

http://caravanerapido.forumsactifs.com/forum

Revenir en haut Aller en bas

Re: [Tour S 6125-C] Extention du banc

Message  Lulu 21 le Lun 1 Avr 2013 - 11:26

Bonjour phil63
les explications viendront en leur temps (le temps de rédiger le sujet)
n'étant pas un adepte du copier coller ,si tu es si impatient que ça tu peut avoir un apperçu ICI

à + Lulu


Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: [Tour S 6125-C] Extention du banc

Message  Ordinerf le Lun 1 Avr 2013 - 12:00

l'idée est intéressante Wink
si j'ai bien compris ce n'est que pour éloigner la contre pointe quand tu n'en as pas besoin ? c'est une sorte de zone de stockage ?
en aucun cas tu t'en sert pour rallonger la longueur usinable ? study

Ordinerf
Banni
Banni

Messages : 459
Points : 1129
Date d'inscription : 22/02/2012
Localisation : Aube

Revenir en haut Aller en bas

Re: [Tour S 6125-C] Extention du banc

Message  Lulu 21 le Lun 1 Avr 2013 - 12:26

Dans un premier temps c'est un parking
et si affinité ça pourra servir pour usiner (pecer ou maintient de piéce en pointe tournante)
le tour étant d'origine Ping-pong, l'ajustement de la rallonge du banc ne pourra pas etre moins mal que l'origine
les microns se trouvant parmis les copeaux pancoops

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: [Tour S 6125-C] Extention du banc

Message  brise-copeaux le Lun 1 Avr 2013 - 15:39

Ordinerf a écrit:l'idée est intéressante Wink
si j'ai bien compris ce n'est que pour éloigner la contre pointe quand tu n'en as pas besoin ? c'est une sorte de zone de stockage ?
en aucun cas tu t'en sert pour rallonger la longueur usinable ? study

Salut,

Bah oui c'est possible, il suffis de retourner tout le petit chariot de 180° et là on peut atteindre une longueur supérieur usinable voir tout le banc.
En principe un tour est donner comme longueur usinable "la longueur entre pointe" ici il peut aller plus loin.

Pour "Lulu 21" c'est très bien se que tu as fait et c'est pratiquement du jamais vu chapeau bas.
Ça va te rendre un grand service surtout pour du perçage long.

@ +


Dernière édition par brise-copeaux le Lun 1 Avr 2013 - 15:42, édité 1 fois

brise-copeaux
acharné du forum
acharné du forum

Messages : 546
Points : 1477
Date d'inscription : 09/01/2012
Localisation : Rouen Haute Normandie

Revenir en haut Aller en bas

Re: [Tour S 6125-C] Extention du banc

Message  Ordinerf le Mar 2 Avr 2013 - 11:49

oui bien sur que c'est possible mais je demandais parce que vu la photo j'ai un doute sur l'alignement mais si déjà la précision est dans les copeaux alors pas de soucis Wink
sinon j'aime bien l'idée, par contre je me pose une question toute bête, si tu rallonge et que tu as besoin de plus grand encore, tu va encore rallonger ou tu veux juste aller à la limite du tour ?
je confirme que l'idée de stocker la contre pointe sans devoir la retirer est excellente Very Happy

Ordinerf
Banni
Banni

Messages : 459
Points : 1129
Date d'inscription : 22/02/2012
Localisation : Aube

Revenir en haut Aller en bas

Re: [Tour S 6125-C] Extention du banc

Message  chris74 le Mar 2 Avr 2013 - 16:47

brise-copeaux a écrit: c'est très bien se que tu as fait et c'est pratiquement du jamais vu .

@ +

Pas vraiment car ce système existe d'origine sur certain Schaublin 102 VM, j'en côtoie un de temps en temps qui en est équipé (et la "rallonge" est rabattable parallèlement au banc

chris74
très actif
très actif

Messages : 389
Points : 767
Date d'inscription : 15/07/2012
Age : 47
Localisation : Haute savoie

Revenir en haut Aller en bas

Re: [Tour S 6125-C] Extention du banc

Message  brise-copeaux le Mar 2 Avr 2013 - 17:15

chris74 a écrit:
brise-copeaux a écrit: c'est très bien se que tu as fait et c'est pratiquement du jamais vu .

@ +

Pas vraiment car ce système existe d'origine sur certain Schaublin 102 VM, j'en côtoie un de temps en temps qui en est équipé (et la "rallonge" est rabattable parallèlement au banc
Salut,

Oui c'est pas vraiment une rallonge de banc c'est le banc qui recule comme les tours Desbordes qui donne une plus grande capacité en longueur.

@ +

brise-copeaux
acharné du forum
acharné du forum

Messages : 546
Points : 1477
Date d'inscription : 09/01/2012
Localisation : Rouen Haute Normandie

Revenir en haut Aller en bas

Re: [Tour S 6125-C] Extention du banc

Message  chris74 le Mar 2 Avr 2013 - 17:18

Non, non c'est bien le même système dont je parle ,qui évite de devoir enlever la contre pointe du banc et de le marquer à chaque remise en place, il y a une sorte de "rallonge" de 30-40cm qui se replie parallèlement au banc une fois la contre pointe dessus.

chris74
très actif
très actif

Messages : 389
Points : 767
Date d'inscription : 15/07/2012
Age : 47
Localisation : Haute savoie

Revenir en haut Aller en bas

Re: [Tour S 6125-C] Extention du banc

Message  brise-copeaux le Mar 2 Avr 2013 - 17:23

Re,

Ah bon, bah je connais pas...

@ +

brise-copeaux
acharné du forum
acharné du forum

Messages : 546
Points : 1477
Date d'inscription : 09/01/2012
Localisation : Rouen Haute Normandie

Revenir en haut Aller en bas

Re: [Tour S 6125-C] Extention du banc

Message  Ordinerf le Mar 2 Avr 2013 - 19:42

cela dit c'est peu fréquent comme option Wink

Ordinerf
Banni
Banni

Messages : 459
Points : 1129
Date d'inscription : 22/02/2012
Localisation : Aube

Revenir en haut Aller en bas

Re: [Tour S 6125-C] Extention du banc

Message  dh42 le Mar 2 Avr 2013 - 20:22

chris74 a écrit:Non, non c'est bien le même système dont je parle ,qui évite de devoir enlever la contre pointe du banc et de le marquer à chaque remise en place, il y a une sorte de "rallonge" de 30-40cm qui se replie parallèlement au banc une fois la contre pointe dessus.

Salut,

Il me semble bien avoir vu ça sur le post de pilli à propos de son Schaublin ....

http://www.metabricoleur.com/t1406-tour-schaublin-la-rolls-des-petits-tours?highlight=rolls

++
David

_________________

Traduction Française de CamBam et de sa documentation.

dh42
Admin
Admin

Messages : 12402
Points : 25130
Date d'inscription : 21/06/2009
Age : 53
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: [Tour S 6125-C] Extention du banc

Message  brise-copeaux le Mar 2 Avr 2013 - 21:00

Salut David,

Je viens de faire tout le topic que je n'avais pas vu, bien se petit tour avec toutes ses options, mais je n'ai pas vu de de système de rallonge du banc...mais avec Schaublin sur d'autres modèles c'est fort possible...car on voit bien qu'avec Schaublin rien n'est impossible Very Happy
Et bravo à pilli pour toutes ses belles photos

@ +

brise-copeaux
acharné du forum
acharné du forum

Messages : 546
Points : 1477
Date d'inscription : 09/01/2012
Localisation : Rouen Haute Normandie

Revenir en haut Aller en bas

Re: [Tour S 6125-C] Extention du banc

Message  dh42 le Mar 2 Avr 2013 - 21:24

Re

Je suis pourtant sur d'avoir vu une photo d'un 102 avec la contrepointe "repliée" vers l'arrière quelque part ... mais ou scratch ... peut être celui de Quentin ..

C'est vrai qu'il est surprenant ce petit tour ...

++
David

_________________

Traduction Française de CamBam et de sa documentation.

dh42
Admin
Admin

Messages : 12402
Points : 25130
Date d'inscription : 21/06/2009
Age : 53
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

[Tour S 6125-C] Extention du banc

Message  Lulu 21 le Sam 6 Avr 2013 - 21:53

Bonsoir

Afin de satisfaire la curiosité de certains forumeurs, voici quelques images parmis les 80 que j'ai prise pour la réalisation
de ce projet
premiére piece, support accollé au banc du tour
usiné à partir d'étiré méplat acier mi dur


perçage de trous tangents


deux coups de scie


un coup de clef à Mr moulette


résultat : des copeaux en moins à faire


un p'tit coup de fraise pour faire propre


deux rainures pour recevoir l'extrémité des entretoises
deux doubles épaulements pour les coulisses de banc

piéce suivante à venir !

à + Lulu
