Donc voici ma machine.

ma CNC, en photo _DSC1890

ma CNC, en photo _DSC1892

elle mesure eviron 2mx1m. entierement faite maison. le chassis est en tube d'acier de 40x40. soude et bouloner.
en ce moment sur roulette, jusqu'a ce que je me decide a la positionner de facon definitive. elle dispose de pieds reglable qui iront s'appuyer sur la dalle de beton sous le plancher de l'atelier.

elle bouge grace a 4 moteurs nema 32 (2 pour x, 1 pour y et 1 pour z), piloter par des drivers Gecko.
la broche est chinoise, 2.2KW, 24000tour, driver par un inverter ABB, et refroidi a l'eau.
les vis et paliers sont chinois (2x25mm, 1x20 et 1x10, de memoire), les rails et patins a bille sont anglais.



ma CNC, en photo _DSC1884

ma CNC, en photo DSC_1033

l'alime et la breakout board sont faites maison. 65V et je ne sais plus combien d'ampere, mais beacoup, avec 3milliF/100V de capa de filtrage.

photo en cour de chantier
ma CNC, en photo DSC_1048

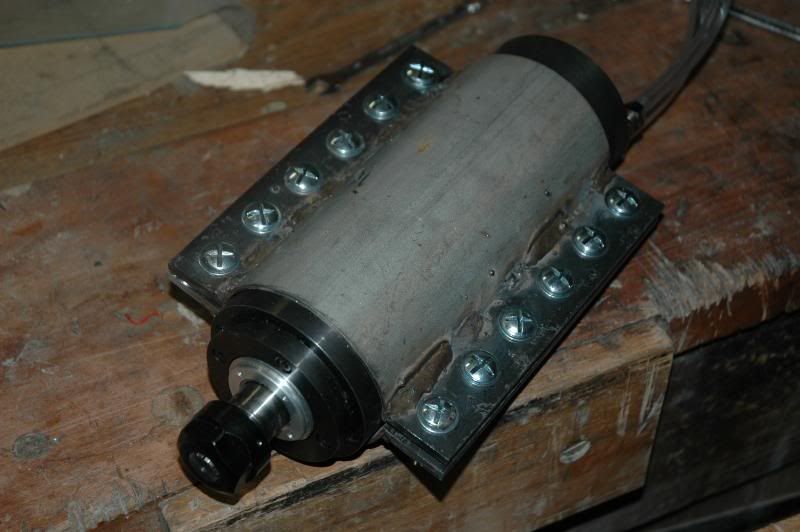

realisation du support de broche:
ma CNC, en photo DSC_1028

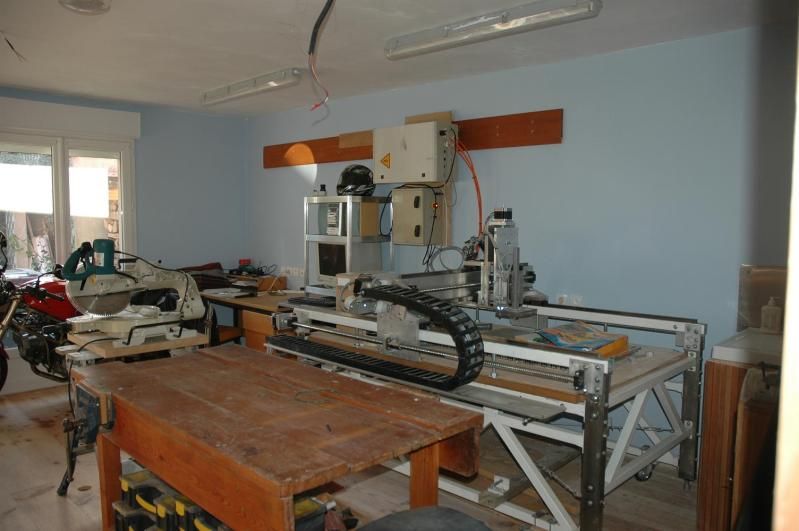

a sa place dans l'atelier:
ma CNC, en photo DSC_2094

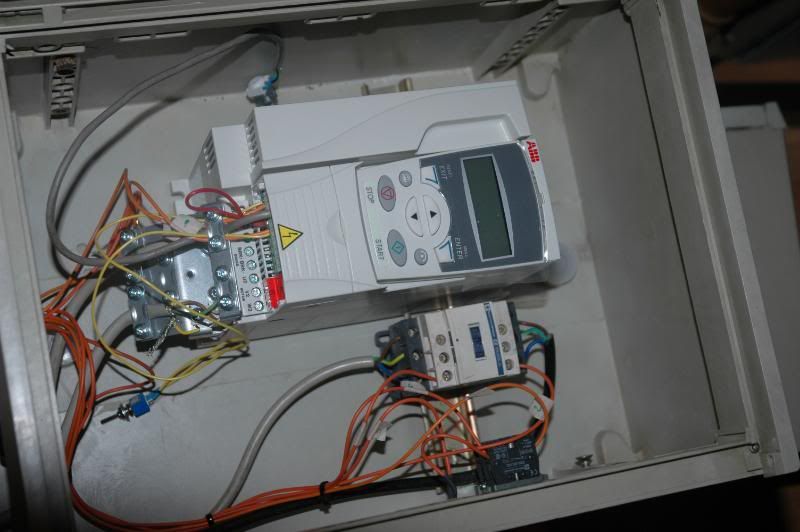

sur cette photo, on apercois les armoires de control/alime. en haut, c'est l'alimentation, en dessous, le control de la broche, et par terre (on ne le vois pas), le boitier bob et drivers. le PC est dans le rack a cote.
