Mise en route Schaublin 102

Voir le sujet précédent Voir le sujet suivant Aller en bas

Mise en route Schaublin 102

Message  minifree le Dim 10 Nov 2013 - 14:01

Bonjour,
Voici ma première demande d'entre aide depuis mon inscription (y'à 2 minute).

Je me suis équipé d'un Schaublin 102 cette semaine et je profite du WE pour le mettre en route.
Je n'y connait pas grand chose au tournage, ni au Schaublin, j'ai beaucoup lu, pas mal regardé et maintenant je passe de l'autre coté !

Donc voila, mes premières questions (de 'bleu').

Le tour étais pas mal rouillé, du coup, première opération, tout démonter et tout nettoyer.
Je me suis appuyé sur les post du forum pour faire le point sur mon chariot.
J'ai tout démonté, nettoyé et remonté.
Me subsiste pourtant une question:

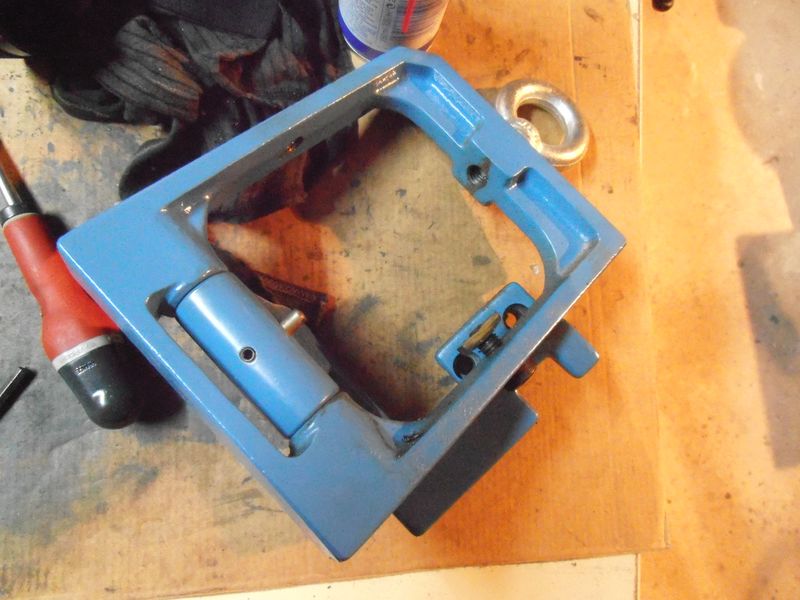

  • A quoi servent les lardons? Leurs réglages?
    à +/- rendre libre la rotation de la vis mère?
    à verrouiller je ne sais quoi?


Dans un second temps, je me suis attaqué à l'entrainement du tour.
Les poulies du moteur et du tour étaient toutes rouillées donc, j'ai tout nettoyer.
Le problème est qu'en remettant le tour en route, la courroie n’adhérè plus...

  • Comment rendre de l'adhérence à la couroie?
    ajouter un système de tension de la couroie?
    une autre idée?


J'ai essayé de mettre une photo en pièce joint pour se rendre compte.
Je ne pense pas que ce soit des problème trés important, et que vous allez pouvoir m'aider rapidement.

Merci à vous.


Dernière édition par minifree le Ven 20 Déc 2013 - 11:26, édité 1 fois
avatar
minifree
acharné du forum
acharné du forum

Messages : 479
Points : 1206
Date d'inscription : 10/11/2013
Age : 33
Localisation : Reims - France

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  cantonnier le Dim 10 Nov 2013 - 16:39

Bonjour et bienvenue dans le monde des tourneurs !

Je ne connais pas spécialement les tours Schaublin, mais pour l'adhérence de ta courroie avant de mettre un système de tension tu peux peut être essayer un aérosol d'adhérence pour courroie Wink Je pense que tu peux trouver ça sur Métier et Passions
avatar
cantonnier
posteur Régulier
posteur Régulier

Messages : 170
Points : 398
Date d'inscription : 25/08/2013
Age : 33
Localisation : Picardie - Aisne (02)

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  pili le Dim 10 Nov 2013 - 21:37

Bonsoir à tous

Merci Minifree de me faire confiance pour le choix de ton tour !!! Bien sûr, tu peux compter sur moi ! ET je profite de te souhaiter la bienvenue dans le forum !!!

1. Les lardons servent à garantir une bonne précision des coulisses, ils doivent être réglés juste gras, en laissant les vis-mères assez libres, pour tourner les manivelles sans fatigue !!

2. La courroie du tour devrait pouvoir être réglée facilement par tension avec un dispositif facile à faire, mets-nous des photos de ton tour et de ces accessoires, de façon que l'on puisse te conseiller facilement !
Normalement pas nécessaire de se servir de produit d'adhérence !

A+  Pierre
avatar
pili
Modérateur
Modérateur

Messages : 3212
Points : 7417
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Schaublin 102

Message  Petros le Dim 10 Nov 2013 - 22:46

Bonjour "minifree", bienvenue sur "Métabricoleur", et content de savoir que nous sommes voisins.
C'est Pili qui m'a signalé ton arrivée. J'ai moi aussi un 102 et j'en suis bien content.
Vu la proximité je pense pouvoir te donner un coup de main pour la mise en route de ta bécane, si tu le souhaites bien sur !
Au plaisir d'un contact de visu. Amicalement.
avatar
Petros
je prends du galon
je prends du galon

Messages : 59
Points : 113
Date d'inscription : 16/05/2012
Age : 81
Localisation : Reims

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  minifree le Lun 11 Nov 2013 - 9:27

Merci à vous pour votre accueil et vos premiers conseils.

Sans tarder la photo générale:



Je n'ai pas eu beaucoup d’accessoire avec le tour, mais à son prix (et je n'ai pas eu à aller trop loin pour le chercher) je ne vais pas me plaindre.

Il étais comme ça:



Donc si je ne m'abuse avec le tour j'ai:
- Système de bridage rapide des pinces
- Un lot de petites fraise (pas sur la photo)
- Un outil (qui ne semble pas être un Schaublin)(bleu-vert sur la photo)
- Un porte outil tout simple
- Un porte outil tripan (que j'ai récupéré ensuite)
- Un lot de pince W20 (jusque 20mm)
- Un régulateur pour la vitesse

Merci Pili pour ta disponibilité et pour l'info sur les lardons.
J'attend avec impatience que tu nous fasse un nouveau complément à ton post 'Rolls'

Merci Petros, je ne pensais effectivement pas trouver si proche.
Je serai très content qu'on puisse s’entraider.

Merci Cantonnier pour ton accueil.
Je garde l'info pour la courroie et vais essayer d'abord un système de tension.

J'espère que nous allons trouver une solution pour la tension de cette courroie.
Merci et bon 11 Novembre !
avatar
minifree
acharné du forum
acharné du forum

Messages : 479
Points : 1206
Date d'inscription : 10/11/2013
Age : 33
Localisation : Reims - France

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  tontonalain le Lun 11 Nov 2013 - 10:47

salut minifree bien venu
pour ta tension de courroies j'aperçois sur tes photos que l'arbre intermediare avec ses poulies et monté sur des colonnes qui je pense peuvent etre remonter en desserant les colliers a leurs bases cheers

vive le faux rhum
avatar
tontonalain
petit nouveau
petit nouveau

Messages : 9
Points : 23
Date d'inscription : 12/11/2010

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  Bricolo51 le Lun 11 Nov 2013 - 10:57

Bonjour à tous
Bonjour et bienvenue aux rémois
Moi Bricolo51 , je suis de Vitry le François .
J'espère qu'un jour nous pourrions nous rencontrer en choisissant une distance parfaite pour nous , Chalons en Champagne ?
bonne journée à tous ( pardon pour le hors sujet )
Cordialement Bricolo51
avatar
Bricolo51
très actif
très actif

Messages : 332
Points : 598
Date d'inscription : 22/05/2013
Age : 70
Localisation : Marne 51

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  wanner le Lun 11 Nov 2013 - 14:51

Bonjour à tous
Pour les courroies pas de produits, un petit tensionmetre de chez gates et la tension est bien réglée. lé modèle 7401-0076 à 20 dol est largement suffisant, je fais avec des gros ventilo.
http://www.browntransmission.com/gatestoolsale.html
cordialement
erwan
avatar
wanner
posteur Régulier
posteur Régulier

Messages : 198
Points : 414
Date d'inscription : 23/01/2012
Age : 42
Localisation : pays bigouden

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  pili le Lun 11 Nov 2013 - 19:14

Bonsoir à tous

Minifree

Hé bien ! Voilà un beau petit tour et relativement bien équipé pour un bon début !
Bien sûr, il faudrait un mandrin à trois mors pour serrage extérieur et intérieur.
Une lunette fixe serait un plus ! Avec le support à main une petite table à scier et le support éventail te donnerais pas mal de possibilité avec un burin à main !
Pour le reste, attends d'avoir un peu plus d'expérience sur ton tour !
Après seulement, tu peux envisager un appareil à fraisé où un appareil à fileté  !
Voilà, je pense un minimum pour tirer de ton tour un maximum de possibilité !

Amitié Pierre

Ps, pour la tension de la courroie, effectivement, tu peux augmenter la hauteur de ton renvoi et tendre un peu plus ta courroie !!!
avatar
pili
Modérateur
Modérateur

Messages : 3212
Points : 7417
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  minifree le Mar 12 Nov 2013 - 8:32

Bonjour,

Pili,
Je suis sur le coup pour un mandrin 4 mors.
Pour ce qui est des
- lunette fixe
- support à main

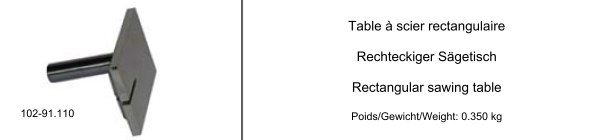

- table à scier
- support éventail
je ne suis pas sûr de savoir ce que c'est (je vais me renseigner...)

tontonalain, wanner,
J'y ai bien pensé, mais la première courroie entre le moteur et l'arbre est déjà bien tendue. En plus c'est une courroie en trapèze, bien dur à tendre...

Bonjour Bricolo51, finalement il n'y à pas que les régions "Alpine" qui sont dans la micro mécanique. Ça fait plaisir à entendre. Pourquoi pas une rencontre un de ces jours Wink
avatar
minifree
acharné du forum
acharné du forum

Messages : 479
Points : 1206
Date d'inscription : 10/11/2013
Age : 33
Localisation : Reims - France

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  tontonalain le Mar 12 Nov 2013 - 8:55

bonjour
il faut de l'ordre normalement study  tu commence par détendre ta courroie moteur
apres tu tend ta premiere courroie qui vient sur l'axe de broche et ensuite tu tend le moteur qui lui aussi doit etre reglable
autrement bien sur que tu ne peut pas tendre a cause de la tension de la courroie du moteur
a + drunken
avatar
tontonalain
petit nouveau
petit nouveau

Messages : 9
Points : 23
Date d'inscription : 12/11/2010

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  wanner le Mar 12 Nov 2013 - 9:39

Bonjour
Le problème sur les courroies c'est "elle est déjà bien tendue" car un manque de tension comme une tension excessive sont toutes les deux des sources d'ennuis. Ce qu'il faut c'est pouvoir calculer ou mesurer la force qu tu appliques sur ta courroie pour obtenir la bonne flèche. Or si je prends mon cas, plus taille crevette, je ne vais pas appliquer la même force que monsieur muscle et donc ce qui paraitra trop tendu pour l'un sera détendu pour l'autre.
Les valeurs de flèches j'ai quelques abaques et il faut le diamètre de la grande poulie ainsi que l'entraxe. Ensuite si tu as une peson et un peu de place pour le mettre ça marche aussi, c'est moins facile c'est tout.
Cordialement
erwan
avatar
wanner
posteur Régulier
posteur Régulier

Messages : 198
Points : 414
Date d'inscription : 23/01/2012
Age : 42
Localisation : pays bigouden

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  minifree le Mer 13 Nov 2013 - 8:33

Bonjour à vous,

Je n'ai qu'un seul moyen de tension aujourd'hui: Un réglage sur les colonnes.
Donc je tend en même temps les 2 courroies.

Ça me semble un peu compliqué erwan, tes réglages.
J'essayerai de prendre les mesures des poulies, entraxe... pour voir ce qu'on peut faire.

En // je tente d'abord de bricoler un tendeur pour la courroie lisse (via roulement...)

Merci et bonne journée

PS: Il y à un entretien particulier à apporter aux courroie pour ne pas qu'elles ne se détériorent dans le temps?
avatar
minifree
acharné du forum
acharné du forum

Messages : 479
Points : 1206
Date d'inscription : 10/11/2013
Age : 33
Localisation : Reims - France

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  wanner le Mer 13 Nov 2013 - 10:13

bonjour minifree
hélas pour la détérioration des courroies il n'y a pas grand chose en dehors du lignage , et de la tension , ensuite usure des gorges de poulies qui est à vérifier aussi. pour l'usure des gorges de poulies si celles ci ne sont pas abîmées , usées ça devrait aller et tu vas pas tourner H24;)
Une dernière parenthèse sur le tensionmètre , je n'y croyais pas trop à la base mais on explosés des courroies en permanence ou certaines battées bref cela nous demandait pas mal de temps de maintenance et pour 30dol ( c'est à dire rien par rapport à un jeu de courroies) on a résolu nos problèmes et on les regarde que tous les 3 mois , et ça tourne H24, soit tous les 2000 heures en gros.
cordialement
erwan
avatar
wanner
posteur Régulier
posteur Régulier

Messages : 198
Points : 414
Date d'inscription : 23/01/2012
Age : 42
Localisation : pays bigouden

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  minifree le Ven 15 Nov 2013 - 12:08

Bonjour,
J'ai bricolé un tendeur pour ma courroie (tout simple pour au moins mettre en route mon 102)
Ce WE je l'essaye et vous fais partager le résultat.

Juste pour compléter mon post précédent, je me suis renseigné:
- lunette fixe

- support à main

- table à scier

- support éventail

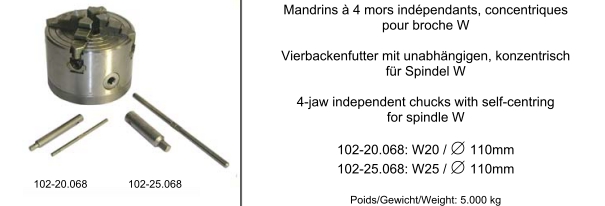

Et j'ai aussi trouvé un mandrin du type:


Avec ça je vais déjà pouvoir pas mal m'amuser...
avatar
minifree
acharné du forum
acharné du forum

Messages : 479
Points : 1206
Date d'inscription : 10/11/2013
Age : 33
Localisation : Reims - France

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  pili le Ven 15 Nov 2013 - 17:35

Bonsoir à tous

Minifree

Il manque ceci pour avoir le minimum d'efficacité sur ton tour


avec cela, tu peux faire plein de perçages qui remplacent une perceuse classique, par exemple perçage en travers d'un axe !
Avec la table, des perçages bien perpendiculaires !

avec le plateau et sa contre- pointe, tu peux tourner des axes sans problème, bien sûr avec quelques tocs ....!

mais sans un mandrin de bonne qualité, tu seras bien ennuyé .....! donc à ne pas négliger ...!!!
Tu peux trouver tout cela sur Ricardo.ch où Tutti.ch à des prix tout à fait raisonnable pour du Schaublin ...!

Amitié Pierre

avatar
pili
Modérateur
Modérateur

Messages : 3212
Points : 7417
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  minifree le Lun 18 Nov 2013 - 9:33

Bonjour,

Pili,
1# Les 2 premiers outils, je n'ai pas.
Et je ne vois pas trop à quoi ça sert pour tout te dire...
(en passant, pour le système à cardan, j'essaye d'avoir des photos cette semaine)

2# La seconde photo, j'ai récupéré une pointe tournante et ce WE j'ai bricolé une pointe fixe:





3# Le mandrin j'ai (je ne sais pas s'il est de bonne qualité, mais j'ai...)

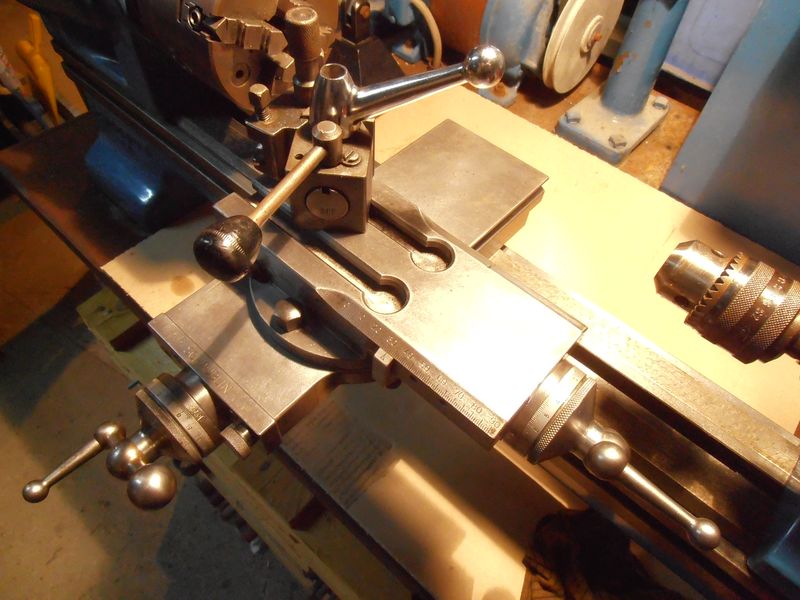

Ce WE j'ai aussi essayé mon tendeur de courroie.
Un support + 3 roulement + un boulon + qq rondelle d'ajustement et le tour est joué:




Ça marche plutôt bien, j'ai essayé le système pour faire ma point fixe.
Premier travail sur mon tour à la maison, soit-dit-en-passant !

Bon copeaux à vous !
avatar
minifree
acharné du forum
acharné du forum

Messages : 479
Points : 1206
Date d'inscription : 10/11/2013
Age : 33
Localisation : Reims - France

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  minifree le Lun 25 Nov 2013 - 10:27

Bonjour,
Suite de ma remise en route de mon Schaublin 102.

Ce WE c'était: Démontage, nettoyage et remontage du système de serrage rapide des pinces.
(En plus de le remettre en état, ça me permet de voir et comprendre comment c'est monté, ça fonctionne...)

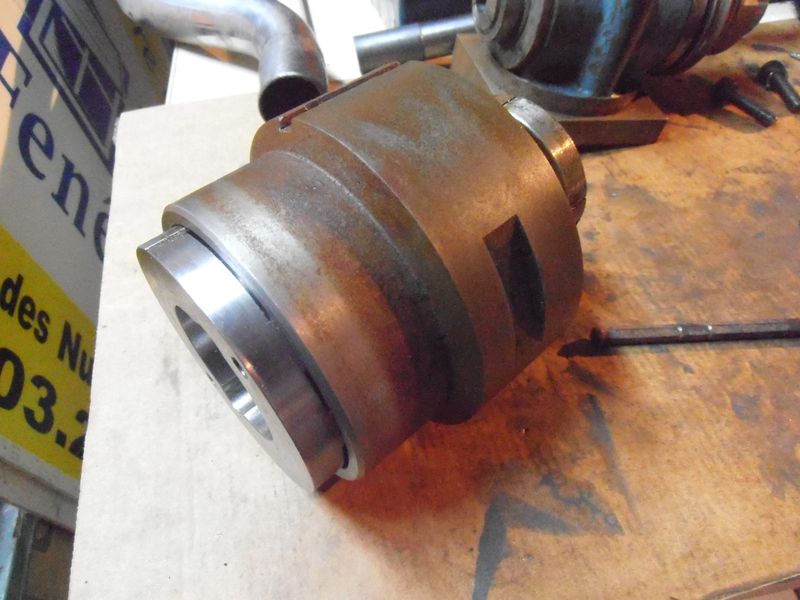

Démontage de la partie fixe:



Démontage de la partie rotative:



Phase de nettoyage (pas très visible sur la photo) et remontage:


Lors du démontage une chose m’interpelle:
Si je ne m'abuse, c'est un logement pour une clavette, mais surprise: Pas de clavette.
(Je pense que c'est un manque, je vais en ajouter une)


Et juste pour comparaison, la photo avant et après du chariot:



Bonne journée
avatar
minifree
acharné du forum
acharné du forum

Messages : 479
Points : 1206
Date d'inscription : 10/11/2013
Age : 33
Localisation : Reims - France

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  minifree le Mar 14 Jan 2014 - 8:38

Bonjour,
Je suis content et fier de vous dire que j'ai finis de trouver/monter mon premier montage de fraisage sur le 102.



J'adore cet accessoire  Very Happy
Moi qui n'ai pas de fraiseuse autre, je trouve ce système super pratique.
Certes pour de petit fraisage, mais sympathique comme tout.

D'ailleurs mes premières pièces sont faites.
Pas grand choses, tout simple: Surfaçage, perçage, sciage...

Vue globale:


Premier type de serrage:


Deuxième type de serrage:

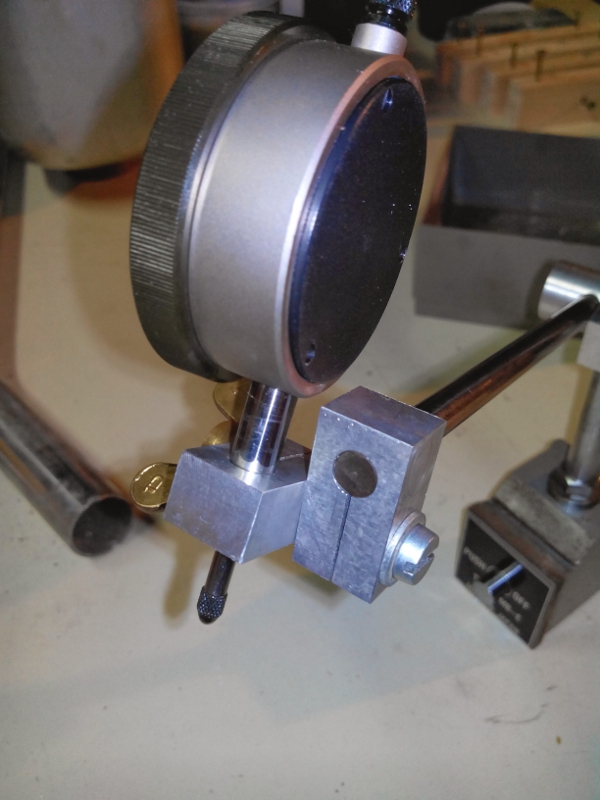

C'est pas peaufiné du tout, le but était d'avoir un support de comparateur qui fonctionne.
Quand j'aurais 5 min, je ferais des arrondis, des chanfreins...

Pour le moment je ne fais pas de pièces pour les pièces.
Je fais des pièces pour équiper mon tour correctement...

Prochaine étape, la mise ne place du deuxième montage de fraisage avec le 'quil' (je crois qu'on dit comme ça...)
avatar
minifree
acharné du forum
acharné du forum

Messages : 479
Points : 1206
Date d'inscription : 10/11/2013
Age : 33
Localisation : Reims - France

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  Rémi(de la Montagne Noire le Mar 14 Jan 2014 - 10:41

bonjour minifree. Je ne suis pas métalleux pour un sous, à par perçages et taraudages, mais très intéressé et admiratif; je comprends ta fierté. Merci pour tes explications, tes photos, et les noms des outils et accessoires. Vivement la suite!
avatar
Rémi(de la Montagne Noire
complétement accro
complétement accro

Messages : 1543
Points : 3285
Date d'inscription : 28/04/2012
Age : 62
Localisation : Aude

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  minifree le Ven 31 Jan 2014 - 12:02

Bonjour,

J'ai du nouveau sur mon tour.
J'ai fini l’installation (provisoire) du quil de fraisage.

Comme à mon habitude, pour le moment c'est un montage 'pour que ça fonctionne':
- Potence: Tube de chauffage de récup, fixation 'Prolabo' de fortune, roulette à 2€, contre poids avec ce qui traine
- Courroie: Joint cylindrique collé (qui tiens pas bcp visiblement...)

Quand j'aurai un peu de temps je ferais un truc un peu beaucoup mieux !

Une petite photo pour illustrer:


Ça fonctionne ! Sisi je vous assure...
J'ai un premier sujet à vous montrer mais pour le moment j'ai cassé ma courroie...
avatar
minifree
acharné du forum
acharné du forum

Messages : 479
Points : 1206
Date d'inscription : 10/11/2013
Age : 33
Localisation : Reims - France

Revenir en haut Aller en bas

Re: Mise en route Schaublin 102

Message  minifree le Mar 15 Juil 2014 - 11:47

Bonjour à vous,
J'ai déniché 2 nouveaux accessoires pour mon Schaublin.


Le problème c'est que je ne voit pas très bien comment les employer...
Quelqu'un à un idée, un montage à me proposer.

Merci de votre aide.
avatar
minifree
acharné du forum
acharné du forum

Messages : 479
Points : 1206
Date d'inscription : 10/11/2013
Age : 33
Localisation : Reims - France

Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
