Première utilisation de Cambam

Voila, le moment est venu de passer aux choses sérieuse...la CNC ID-Conception est prête et il est temps que je me mette a Cambam!
J'aimerais donc a travers ce post comprendre comment on créer une pièce et en faire le G-code...je pense que cela pourra aider d'autre personne comme moi?
Pour la pièce que j’aimerais réaliser je me suis inspiré d'un tuto que David avait fait...

La voici, c'est un rectangle de 150mm X 100mm X10mm
Profondeur de la poche 5mm
Il y a du "détourage", "perçage", "fraisage d'une poche" et "fraisage"...si les termes ne sont pas exacte, merci de les corriger!


Voila, si il était possible de me (nous) expliquer pas a pas comment créer cette pièces et comment en faire le G-code sous Cambam de manière a pouvoir l'injecter sous Mach3?
Merci pour votre aide.

juleo68 a écrit:Voila, si il était possible de me (nous)...

Nous!

diomedea a écrit:

juleo68 a écrit:Voila, si il était possible de me (nous)...

Nous!

Ben oui...je pense bien que je ne serais pas le seul a suivre ce post?
Donc autant que cela soit utile pour tout le monde!

Salut,

Le dessin est à faire sous Cambam aussi ou c'est un import DXF ?

Je te prépare ça en vidéo (pas ce soir)

Je te (vous) suggère d'installer quelques plugins supplémentaire à Cambam pour faciliter le travail:

voir ici.
http://www.metabricoleur.com/t4325-cambam-plugin-quelques-plugins-utiles

Je vous conseille en particulier:

Zoom

Point de vue

Polygones

Déplacement numériques
http://www.metabricoleur.com/t6539-plugin-deplacements-numeriques#114051

et

Inverser la sélection
http://www.metabricoleur.com/t6387-plugin-inverser-la-selection

++
David

salut

tu cliques sur usinage et tu configures ton brut puis en bas le post processeur

tu cliques sur ta poche, tu va dans usinage et tu choisis poche : l'usinage apparaît dans l'arborescence (côté gauche chez moi), tu cliques dessus et mets tes paramètres (fraises, avance, profondeur de coupe qui se fera par rapport à ton initialisation du 0 en z : -5 te donnera une poche de profondeur 5mm)

tu sélectionnes ensuite tes 3 perçages (si tu les fais avec la même fraise ?), tu cliques sur perçage et tu remplis les champs.

puis tu sélectionnes ton contour extérieur en entier (tu devras peu être le convertir ou le joindre : onglet édition si tu as fait ton dessin sur un autre soft), puis usinage, puis contour et là tu mets tes paramètres (tu as une option: gestion des attaches qui te permet de laisser un peu de matière pour pas que ta pièce soit éjecter ou simplement pour la laisser solidaire de ton brut)

puis click droit sur usinage et générer les parcours d'outils (si tout marche bien tu devrais les voir apparaître) puis générer le fichier g-code et là je suppute que tu dois le donner à mach 3.
c'est un peu là que je dois m'arrêter car à vrai dire je n'ai jamais fait de vrai usinage, que des simulations ...

maître David pourra nous dire si c'est bon ou pas ... en tout cas en simulation ça passe lol ...

dh42 a écrit:Salut,

Le dessin est à faire sous Cambam aussi ou c'est un import DXF ?

Je te prépare ça en vidéo (pas ce soir)

Je te (vous) suggère d'installer quelques plugins supplémentaire à Cambam pour faciliter le travail:

voir ici.
http://www.metabricoleur.com/t4325-cambam-plugin-quelques-plugins-utiles

Je vous conseille en particulier:

Zoom

Point de vue

Polygones

Déplacement numériques
http://www.metabricoleur.com/t6539-plugin-deplacements-numeriques#114051

et

Inverser la sélection
http://www.metabricoleur.com/t6387-plugin-inverser-la-selection

++
David

Oui, c'est le but de ce post, créer un objet sous Cambam et en sortir le G-code.
Merci.

beni, merci pour toute ces explications...mais là ca va un peu trop vite pour moi! Je préfère commencer par le début!
Je mets toute ces infos au chaud en attendant!

C'est un peu la base en fait.
Regarde sur YouTube sinon il y a pas mal de vidéos.

Salut,

Oui, c'est le but de ce post, créer un objet sous Cambam et en sortir le G-code.

Ok, pas de soucis, je commencerais à faire les vidéos ce soir

++
David

Re

Et en voila déjà une ; désolé pour le petit décalage du son par rapport à l'image, j'ai galéré pour régler ça, mais ça devrait être bon pour les prochaines

Dessin du plan sous Cambam



++
David

Très sincèrement merci David pour cette vidéo...
Dans les grosses lignes j'ai assez bien compris le fonctionnement du soft...
J'en suis donc là au moment de faire les rayons de 5mm sur la découpe du bas, il y a un truc que je ne fait pas bien, lorsque je sélectionne le petit volume j'obtiens quatre rayons...

Salut,

lorsque je sélectionne le petit volume j'obtiens quatre rayons...

C'est parce que tu a dut créer un rectangle ; si tu regarde bien la vidéo (à 16:30), je crée une Polyligne avec seulement 3 cotés ; il n'y a pas celui du bas.

Une autre manière de créer cette forme aurait été de faire un rectangle de la taille voulue, puis de le Décomposer, de supprimer la ligne du bas, puis de sélectionner les 3 lignes restantes et de les Joindre.

quelques liens supplémentaires, pas toujours en VF et pas toujours avec la dernière version, mais ça donne quelques idées de plus.

https://www.youtube.com/watch?v=iZbXmOEpULI

https://www.youtube.com/watch?v=fWI7--7YIZ0

utiliser des listes de points (bien utiles pour les perçages)

https://www.youtube.com/watch?v=sbSuULORsb8

PS, une liste de points contenant plusieurs points peut être convertie en Polyligne à l'aide de Ctrl P

cette liste peux être copiée depuis un tableur ; utilisez Ctrl V pour la coller dans la liste de point de Cambam.




++
David

Je pense que mon erreur venait du fait que lorsque je créer les trois "polylignes" je terminais par la touche "C"  et non par  "Entrée"...
Maintenant c'est bon, j'ai compris la technique de base.
J'ai fais une capture du dessin complet, mais chose étrange, je n'obtiens pas la même arborescence  que toi dans la vidéo


Vous aviez raison...il est très sympa ce soft...et encore je n'y comprends pas encore grand chose

Oui tu as 4 cercles de dessiner et 6 dans ton arborescence.

Peux tu dire à quoi correspond chaque cercle.

Quand tu cliques sur le rectangle, est ce que tout le contour se met en surbrillance ou seulement une partie ?
S'il n'y a qu'une partie, selectionne le en entier avec la touche ctrl enfoncé et joins l' ensemble

beni a écrit:Oui tu as 4 cercles de dessiner et 6 dans ton arborescence.

Peux tu dire à quoi correspond chaque cercle.

Quand tu cliques sur le rectangle, est ce que tout le contour se met en surbrillance ou seulement une partie ?
S'il n'y a qu'une partie, sélectionne le en entier avec la touche ctrl enfoncé  et joins l' ensemble

Voila, je pense avoir rectifier le dessin, les éléments en plus venaient surement des erreurs de manipulation...
Voila ce que ça donne


Y a t'il une influence sur le fait que la position de l’arborescence ne se suit pas, j'entends par là le fait qu'il y ai;

-Cercle (2)
-Cercle (5)
-Etc...
Au lieu de 1, 2, 3. etc...

Non aucun problème  tu peux faire commencer l' usinages par l' element que tu veux, ordre importe peu. C'est surement quand même mieux de faire le contour en dernier .




Édit : Tu dois même pouvoir les renommer si tu veux donc ...


reédit : ah non, autant pour moi, après vérification, ce n'est que les usinages que l'on peut renommer .

bonjour,

comme notre ami jule068, je découvre ....

DH42, merci pour la vidéo

et comme on parlait de circuits imprimés dans le post de la cnc de patrick,
je vais suivre avec attention

Antoine

Salut,

Je pense que mon erreur venait du fait que lorsque je créer les trois "polylignes" je terminais par la touche "C"

Oui, la touche "C" sert à "clore" une polyligne.

Le fait que les n° des objets de dessin ne se suivent pas, ou leur ordre n'a pas d'importance dans la plupart des cas.

Lorsque l'on crée un objet dans un fichier vierge, il a le n°1, puis 2, 3 etc pour les suivants. Si un objet est supprimé, son n° n'est plus réutilisé dans la session en cours.

Ex: si j'ai les objets 1,2,3,4 et que je supprime le 2, à la création de l'objet suivant, il aura le n°5 et il n'y aura plus de n°2.

Si je sauve et que je ferme puis ré-ouvre le fichier Cambam, et que je crée un nouvel objet, les "trous" dans la numérotation seront "bouchés" ; autrement dit, le premier objet créé en plus dans le dessin aura le n°2, puis le suivant aura le n°6 dans l'exemple ci-dessus. Bien sur les n° d'objet ne changent plus une fois qu'ils on été créés.

Attention toutefois, si je décompose une polyligne en ses divers constituants, puis que je joint de nouveau ses constituants pour refaire la même polyligne, elle n'aura plus le même n°.

Ce n° est appelé ID.

C'est cet ID qui sera associé à une (ou plusieurs) opérations d'usinage.

Pour en revenir à l'ordre des objets dans la liste, on peut la modifier tout simplement à l'aide d'un "cliquer/déplacer" à la souris en montant ou en descendant l'objet dans la liste.

Ça peut être utile pour faciliter la sélection d'un certain groupe d'objets de dessin en faisant en sorte qu'ils se suivent. (donc pour les sélectionner dans la liste plutôt que dans la zone de dessin).

Dans certain cas, l'ordre dans lequel sont les éléments de la sélection peut aussi avoir une incidence lorsque l'on utilise certaine fonctionnalités avancées des opérations d'usinage, mais nous verrons ça plus tard

En rapport avec la vidéo
Les 4 premiers paragraphes de cette page.
http://www.atelier-des-fougeres.fr/Cambam/Aide/Basics.htm

et les 5 premiers paragraphes de cette page.
http://www.atelier-des-fougeres.fr/Cambam/Aide/cad/Drawing.htm

++
David

OK, je vais alors dire que je comprends les fonctions basic de Cambam...maintenant là ou je ne comprends pas encore grand chose...pour ne pas dire "rien" ben c'est le G-code.
Là c'est le flou total...j'ai beau lire les tuto de long en large...
Si tu pouvais m'en dire plus par rapport a la pièce que j'ai dessinée sous CB?


en fait tu n'as pas à connaître le G-code, ce serait surement un plus mais pas obligatoire je pense.

c'est cambam qui va se chargeait de créer du g-code, pas toi. tu vas le générer sous cambam et l'enregistrer puis le donner à mach3.

Salut,

en fait tu n'as pas à connaître le G-code, ce serait surement un plus mais pas obligatoire je pense.

Tout à fait ; ce n'est pas toi qui fait le Gcode, c'est Cambam.

Toi tu va simplement associer des opérations d'usinage à tes tracés, et les paramétrer (type d'usinage, Ø d'outil, prof de passe ..).
Ensuite CB créera des parcours d'outil en tenant compte de ces infos, puis convertira ces parcours d'outil en Gcode.

La suite en vidéo plus tard dans la soirée

++
David

beni a écrit:en fait tu n'as pas à connaître le G-code, ce serait surement un plus mais pas obligatoire je pense.

c'est cambam qui va se chargeait de créer du g-code, pas toi. tu vas le générer sous cambam et l'enregistrer puis le donner à mach3.

Bien sur, ça je l'avais déjà compris...c'est au niveau des paramètres d'usinage, chemin d'usinage, position de la pièce sur la table de la CN...

A propos de CB, est'il possible d'importer un fichier photo .jpg?
Exemple avec cette photo de ce petit oiseau en bois, j'aimerais en prendre les contours!
Fait a partir de mon scanner.

Je l'ai déjà fait sous SKP...donc peut être que CB aussi?

Re

CB n'a pas d'outil de dessin de splines, donc pas pratique pour dessiner ça. Il peut éventuellement te faire un contours à partir d'une image moyennant quelques ruses, mais c'est très "pixelisé" et peu utilisable à mon avis.

Dans le meilleur des cas, sous CB pour ce genre de forme, j'utiliserais la transparence de la fenêtre, mais ce n'est pas vraiment top.
voir ici, transparence fenêtre.
http://www.atelier-des-fougeres.fr/Cambam/Aide/ViewMenu.htm

Si tu a déjà fait le dessin sous Sketchup, autant l'utiliser soit sous forme de DXF 2d si c'est possible de faire ça, soit sous forme d'un STL 3D dont on peut extraire les contours dans CB

++
David

OK, merci pour ton retour, je continu alors avec SKP...

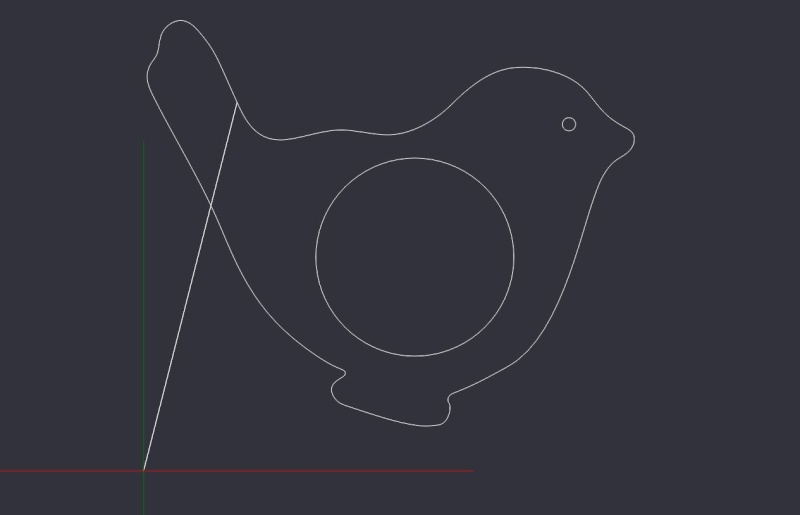

Voila ce que ça donne en DXF,

Le seul problème est que SKP pour faire un cercle dessine des lignes (facettes)...c'est assez flagrant sur le grand cercle du milieu, est ce que cela voudra dire que l'état de surface de l'usinage sera identique?

Bonjour à tous, bonjour Juleo,
Ça doit venir de SU, avec SW le cercle est bien rond:

Par contre je ne m'explique pas la présence du trait qui part de la croix vers la queue...
Cdlt
JP
