Message  Lulu 21 le Ven 24 Oct 2014 - 21:54

Bonsoir

comme indiqué dans le titre, je vais commencer la réalisation d'une affûteuse pour fraise deux tailles
et forets

pour cette réalisation, Achim avec sa mini Bonelle 2 m'a fortement inspiré

j'ai déjà réalisé deux trois pièces, en aient acheté quelques unes toutes faite

un p'tit aperçu des pièces :



à part la colonne (sur laquelle viendra la meule) toutes les autres pièces sont destinées aux différents supports
de fraises et forets

comme à mon habitude, je n'ai pas fait de plan, seulement un crobard par ci par là pour certain usinage
il me faut commencer leur assemblage pour poursuivre cette réalisation si je ne veux pas aller à la ramasse !
pour certaines, il me faudra les démonter pour les finir (gravage d'indexation notamment )
du bricolage en perspective pour quelques heures !


 à + Lulu


Dernière édition par Lulu 21 le Sam 23 Avr 2016 - 23:26, édité 3 fois (Raison : mise à jour titre)

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  6°sens le Ven 24 Oct 2014 - 22:04

Ticket !!!
(°I=)
Renaud

_________________
« Heureux sont les fêlés, car ils laissent passer la lumière » M. Audiard
Un égoïste, c'est quelqu'un qui ne pense pas à moi. Eugène Labiche
Quand on ne travaillera plus les lendemains des jours de repos, la fatigue sera vaincue. Alphonse Allais

6°sens
Modérateur
Modérateur

Messages : 5666
Points : 12332
Date d'inscription : 25/03/2011
Age : 63
Localisation : Cambrésis

Revenir en haut Aller en bas

Affûteuse pour fraise 2 tailles ! Ça va commencer !

Message  Lulu 21 le Ven 24 Oct 2014 - 23:18

Premières pièces à assembler :


ces deux supports

pour les têtes en l'air, l'usinage d'une des deux pièces est relaté ICI

les pièces étant déjà guidées par rainure et tenon, deux vis en M5 suffiront (je pense)

les deux pièces dans l'étau de la fraiseuse :


perçage à 4,2 mm


séparation des pièces :

taraudage à M5 sur une des pièces


contre perçage au Ø de 5,2 sur la deuxième pièce


fraisure des Ø 5,2 pour vis à tête fraisée

deux vis plus tard :

les supports sont assemblés

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  dh42 le Ven 24 Oct 2014 - 23:22

Salut,

Je m'abonne aussi Wink

Il y a déjà quelques Kg de de ferraille sur la table !

++
David

_________________

Traduction Française de CamBam et de sa documentation.

dh42
Admin
Admin

Messages : 12402
Points : 25130
Date d'inscription : 21/06/2009
Age : 53
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  beni le Ven 24 Oct 2014 - 23:43

salut

j'en prend un aussi, ça annonce encore une belle réalisation tout ça Smile

beni
complétement accro
complétement accro

Messages : 729
Points : 1792
Date d'inscription : 31/08/2011
Age : 37
Localisation : Guyane

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  Guilhèlmus le Sam 25 Oct 2014 - 9:34

Salvt Lulu,
Ticket !
Ça promet…

@+ Guilhèlmus

Guilhèlmus
complétement accro
complétement accro

Messages : 2791
Points : 5470
Date d'inscription : 25/10/2013
Age : 37
Localisation : qpmdf

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  ducran lapoigne le Sam 25 Oct 2014 - 20:26

Sur que je vais suivre aussi !!

Antoine

ducran lapoigne
acharné du forum
acharné du forum

Messages : 462
Points : 1047
Date d'inscription : 04/02/2012
Age : 67
Localisation : Athus Belgique du sud

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  Strib le Sam 25 Oct 2014 - 23:46

Salut !

Évidemment que je vais suivre !
Assemblage de tes précédents usinages qui promet !

A+
Stéphane

Strib
complétement accro
complétement accro

Messages : 1652
Points : 3867
Date d'inscription : 25/04/2012
Age : 44
Localisation : Corse du Sud

http://www.strib.fr

Revenir en haut Aller en bas

Affûteuse pour fraise 2 tailles ! Ça va commencer !

Message  Lulu 21 le Sam 25 Oct 2014 - 23:59

Bonsoir

en préambule, pour tout ceux qui prennent un ticket , je ne saurais vous conseiller de mettre un bon coussin sur le siège ou
vous aller poser votre Luc, car le sujet va durer un certain moment !!!!

Aujourd'hui, l'arrivée des Chicoufs d’Alsace a perturbé le programme, mais maintenant, ils sont couchés, je vais pouvoir vous
montrer de l'avancée des travaux

dans du rond alu de Ø 100 mm


un perçage au Ø de 19 mm


alésage à 20 mm réalisé avec un alésoir machine


un lamage de Ø 28 mm

dans cette pièce, que je nommerais la base, viendra cette pièce :


un axe de rotation pour le support en équerre


un aperçu du montage envisagé

l'axe sera emmanché à serre dans la base

Cette base va être fixée sur cette pièce de récupération que j'appelle semelle

la semelle est ce qu'elle est, je vais m'adapter aux trous existant

donc sur la base, après centrage sur la fraiseuse :

centrage à l'aide d'un rond de Ø 20 mm calibré


perçage au Ø de 6,8 mm


taraudage à M8

ces deux opérations, répété 3 fois, la base est comme ceci :

dans le positionnement du premier trou, j'ai merdé, c'est décentré ,mais ça ira quand même !

je met Guimauve (c'est la chienne) dehors, guy est le prénom et mauve la couleur
et je reviens

à + Lulu



Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  Wyldix le Dim 26 Oct 2014 - 0:15

Bonsoir,

Ca respire bon la joie de vivre tout ça ! Nul doute que ce sera encore une réalisation du tonnerre !

Je prends une place cheers

Wyldix
complétement accro
complétement accro

Messages : 608
Points : 1498
Date d'inscription : 27/02/2012
Age : 21
Localisation : Fribourg/CH

Revenir en haut Aller en bas

Affûteuse pour fraise 2 tailles ! Ça va commencer !

Message  Lulu 21 le Dim 26 Oct 2014 - 0:30

Bon mademoiselle est revenu de vadrouille, je continue

j'ai emmanché (montage à serre) l'axe dans la base à la presse :



l'axe est emmanché dans la base, la tête de l'axe ne dépasse pas, c'est conforme à mon idée !( je ne peux pas écrire au plan, vue que j'en ai pas fait !)
peut être que je mettrais une petite goupille entre cuir et chair pour assurer dans le temps

je peux maintenant fixer la semelle sur la base :




ça c'est fait !!!

mise en place des supports sur la base montée sur la semelle :



il faut que j' héberge quelques images afin de pouvoir narrer la suite !

à + Lulu


Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  6°sens le Dim 26 Oct 2014 - 8:14

je met Guimauve (c'est la chienne) dehors, guy est le prénom et mauve la couleur
J'adore !
Je connaissais le chien Jaune.
Mais pas le chien Mauve ; en mauve, il y a bien le taxi, mais il ne s'appelle pas Guy !
Bref,
Tu peux y aller, j'ai rajouté une épaisseur à mon coussin.

(°I=)
Renaud

_________________
« Heureux sont les fêlés, car ils laissent passer la lumière » M. Audiard
Un égoïste, c'est quelqu'un qui ne pense pas à moi. Eugène Labiche
Quand on ne travaillera plus les lendemains des jours de repos, la fatigue sera vaincue. Alphonse Allais

6°sens
Modérateur
Modérateur

Messages : 5666
Points : 12332
Date d'inscription : 25/03/2011
Age : 63
Localisation : Cambrésis

Revenir en haut Aller en bas

Affûteuse pour fraise 2 tailles ! Ça va commencer !

Message  Lulu 21 le Dim 26 Oct 2014 - 19:27

Bonsoir

Hier, j'ai parlé d'un axe de rotation emmanché sur la base, oui mais, je n'ai pas parlé des usinages concernant cet axe ( en faite, j'en ai usiné
deux ,pas pour si j'en loupais un, mais parce que j'en ai besoin de deux !)

Donc dans du rond de Ø 30 mm

usinage d'un Ø 20 mm, en tolérance,je ne me rappelle plus, j'ai la mémoire qui flanche moi aussi Jeanne !
dans le principe, l'axe est emmanché à serre sur la base et est tournant dans le support !


réduction d'un pouillème de la portée pour le support (à droite de la flèche)

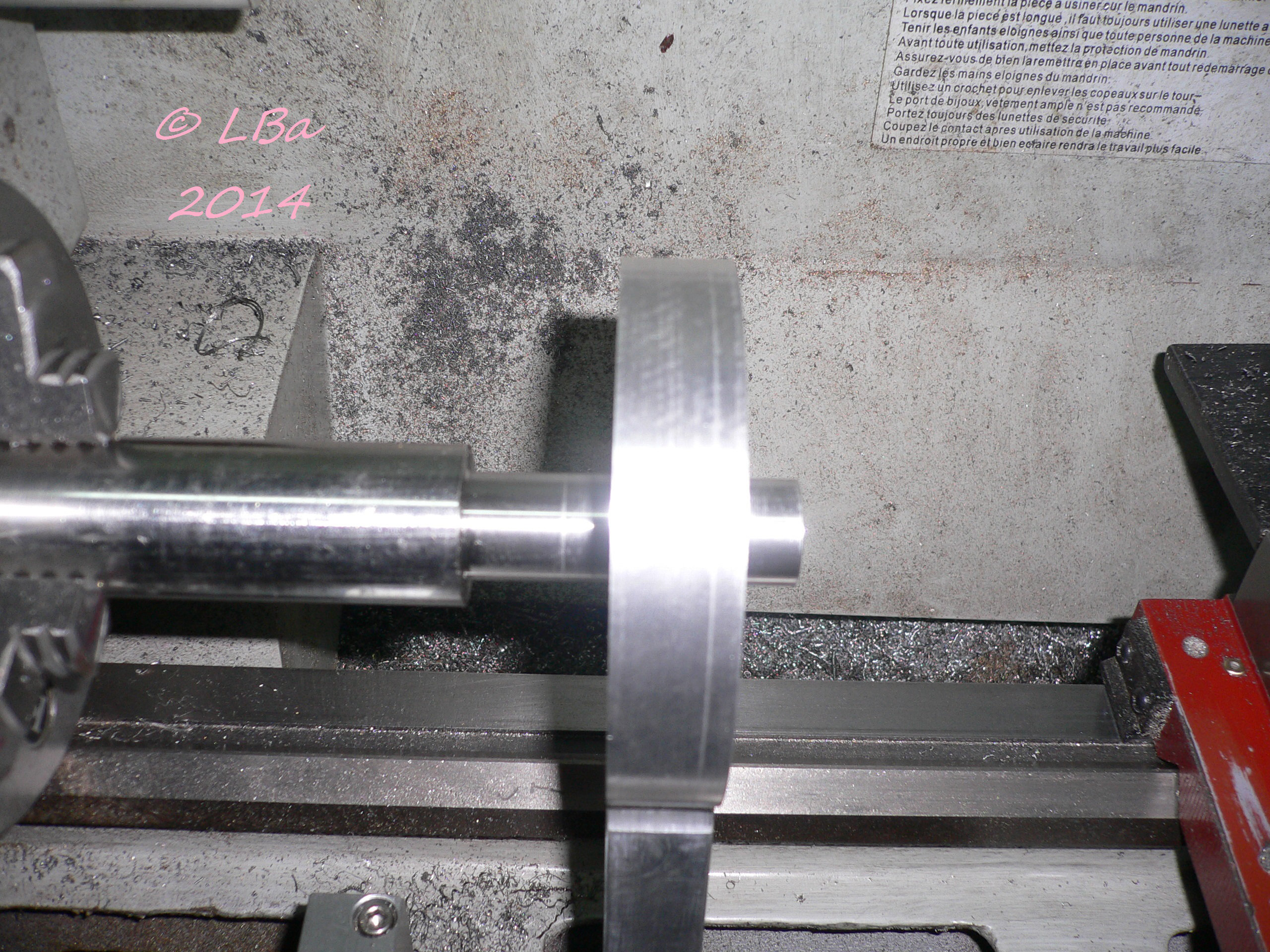

contrôle avec le support, tournant sur le début de l'usinage !


usinage extérieur au Ø de 28 mm

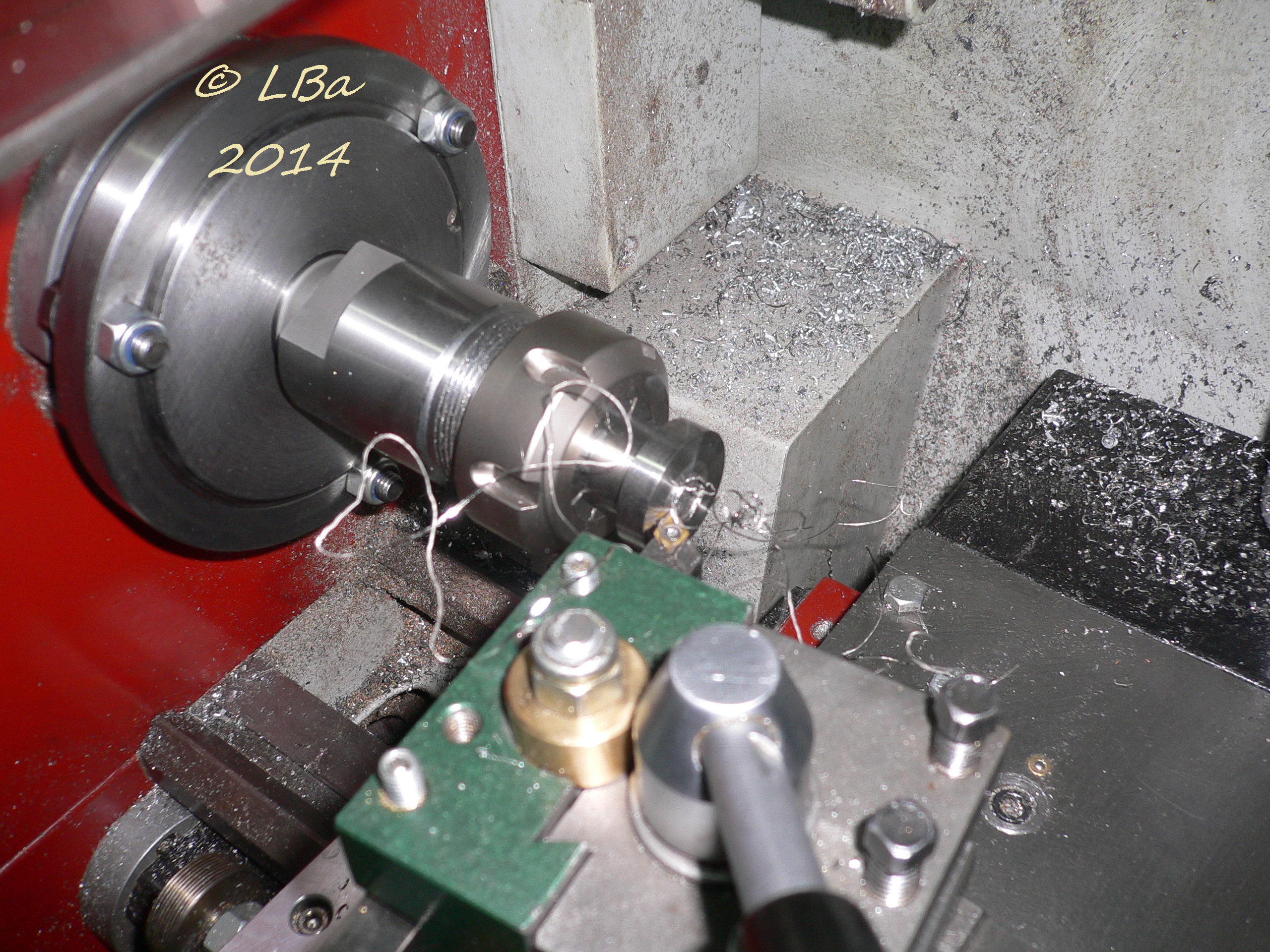

usinage d'une gorge de dégagement en vue de l'usinage futur d'un filetage

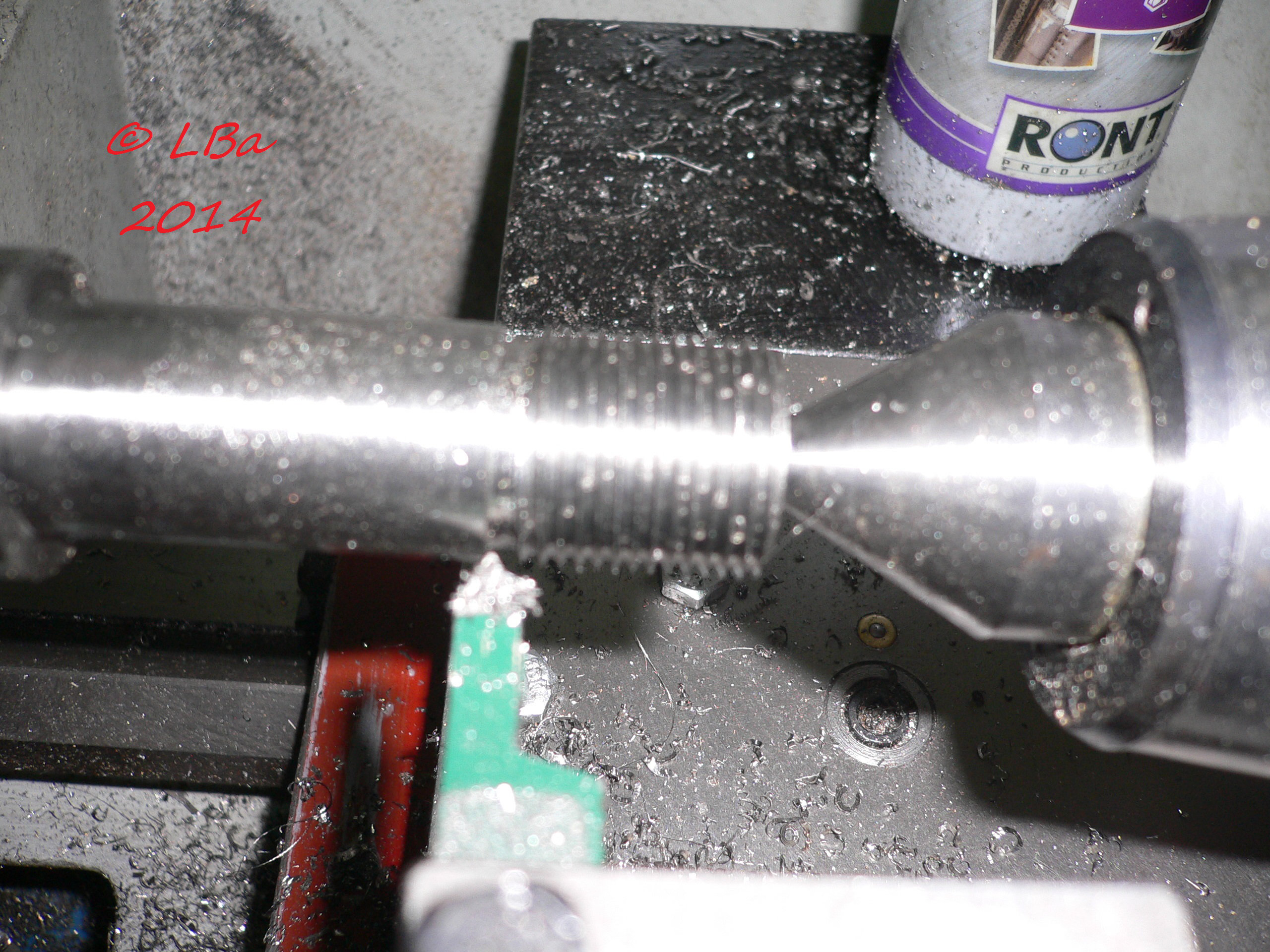

première passe du filetage, afin de contrôler le pas, ici un pas de  1,5 mm


la profondeur du filetage est au calcul théorique, que théorique !

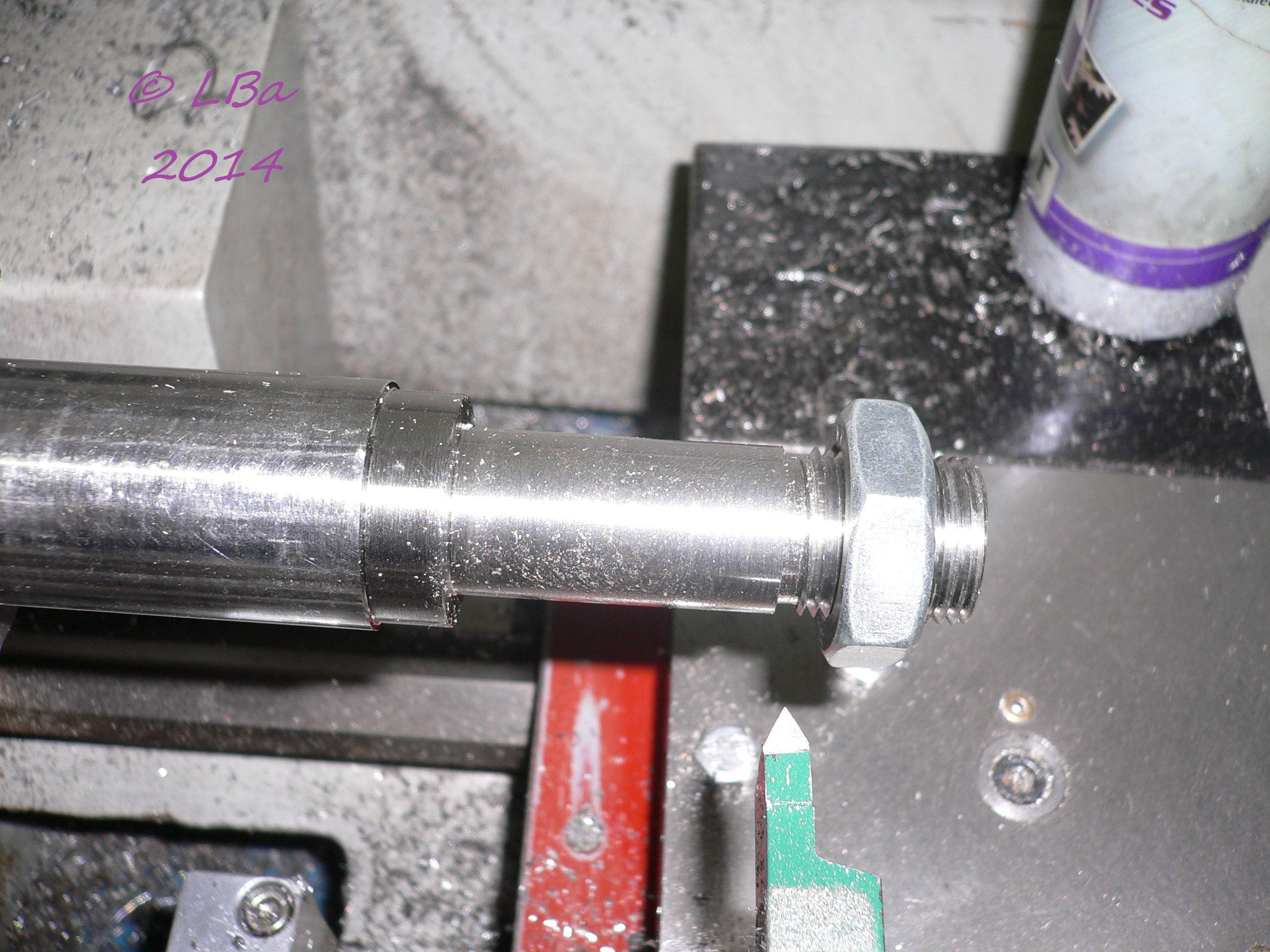

après quelques passes supplémentaires

mon écrou témoins se visse !

après sciage de la pièce,

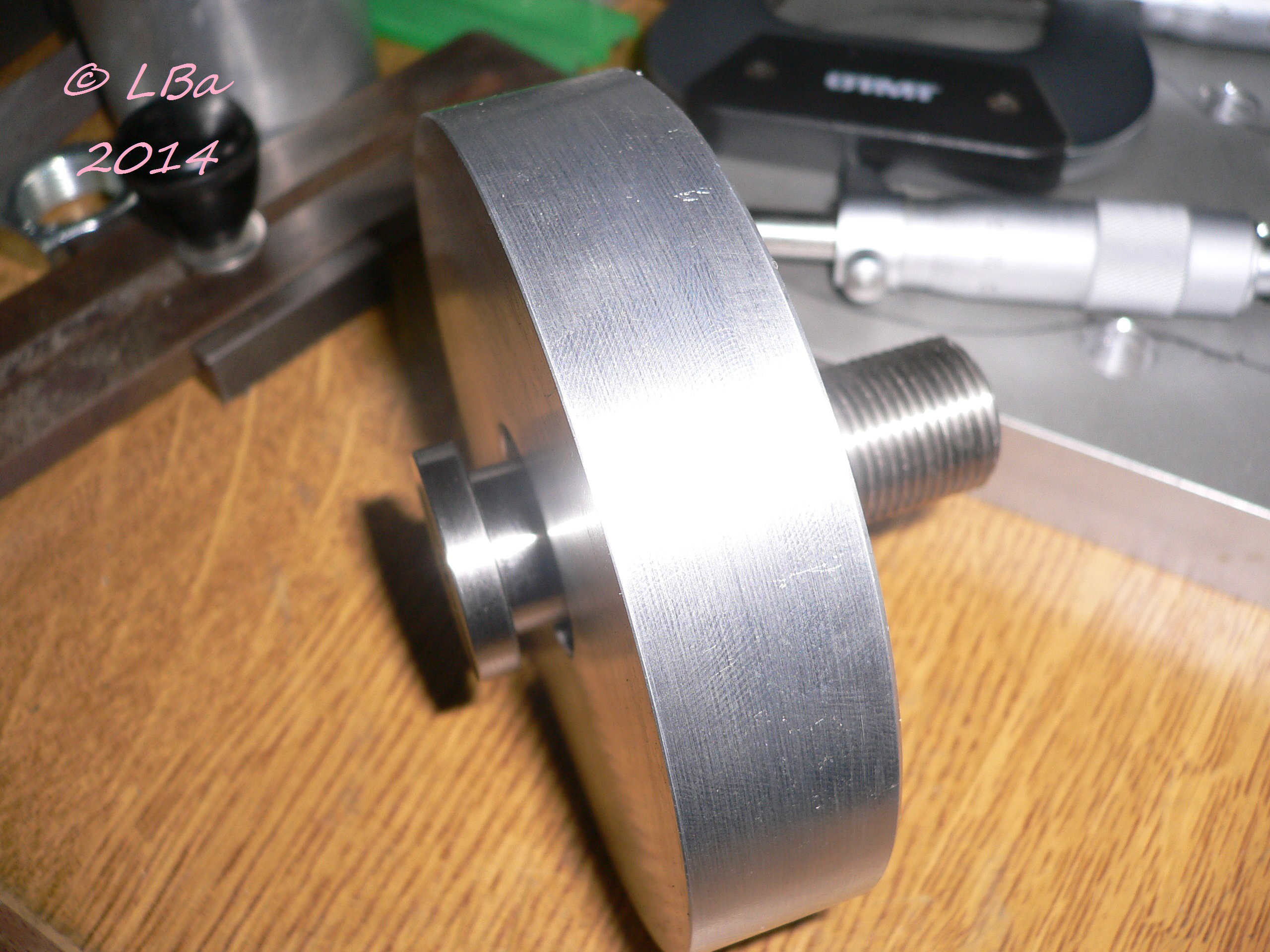

dressage de la face et mise à l'épaisseur de la tête de l'axe

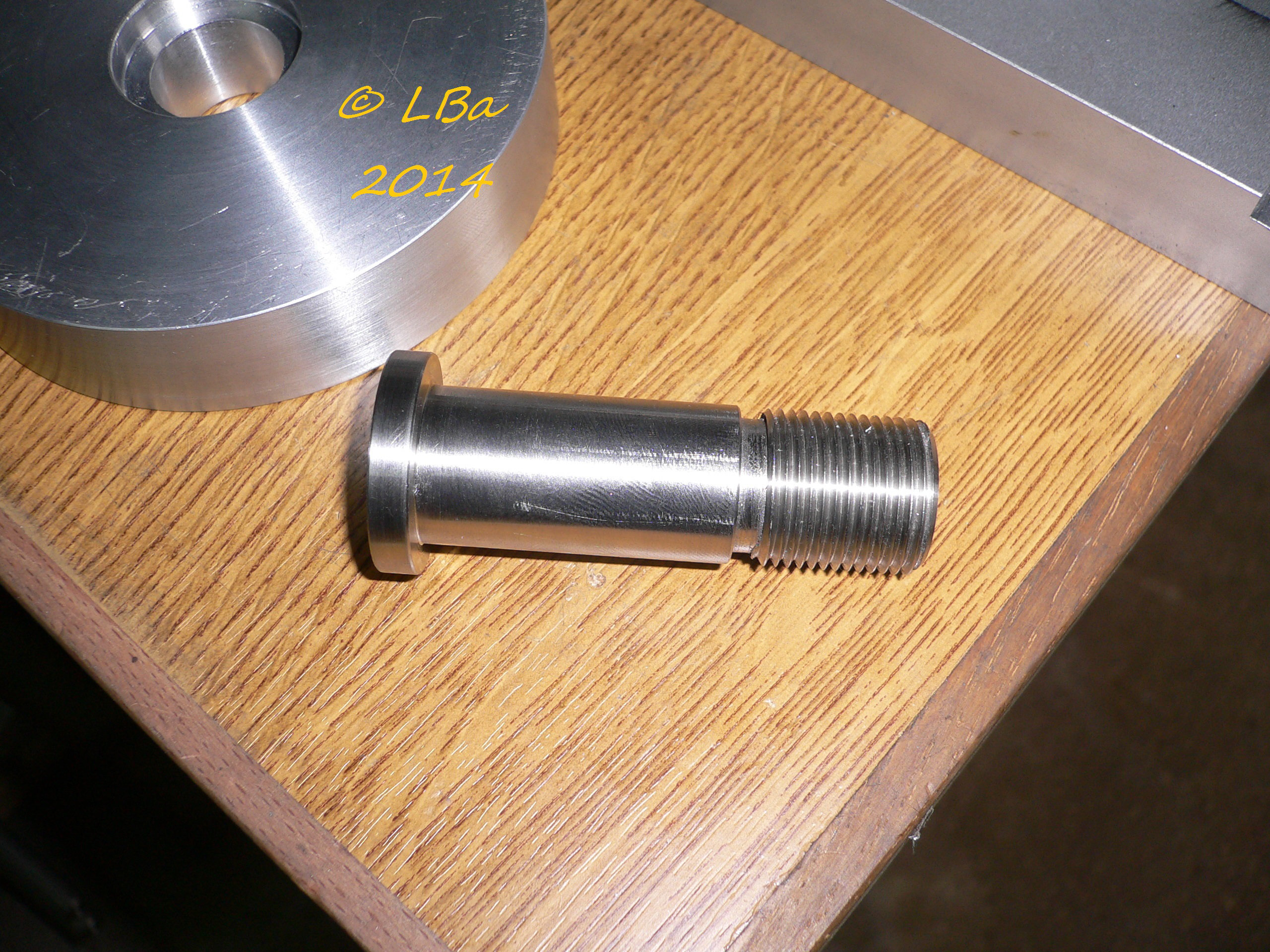

le premier axe usiné :

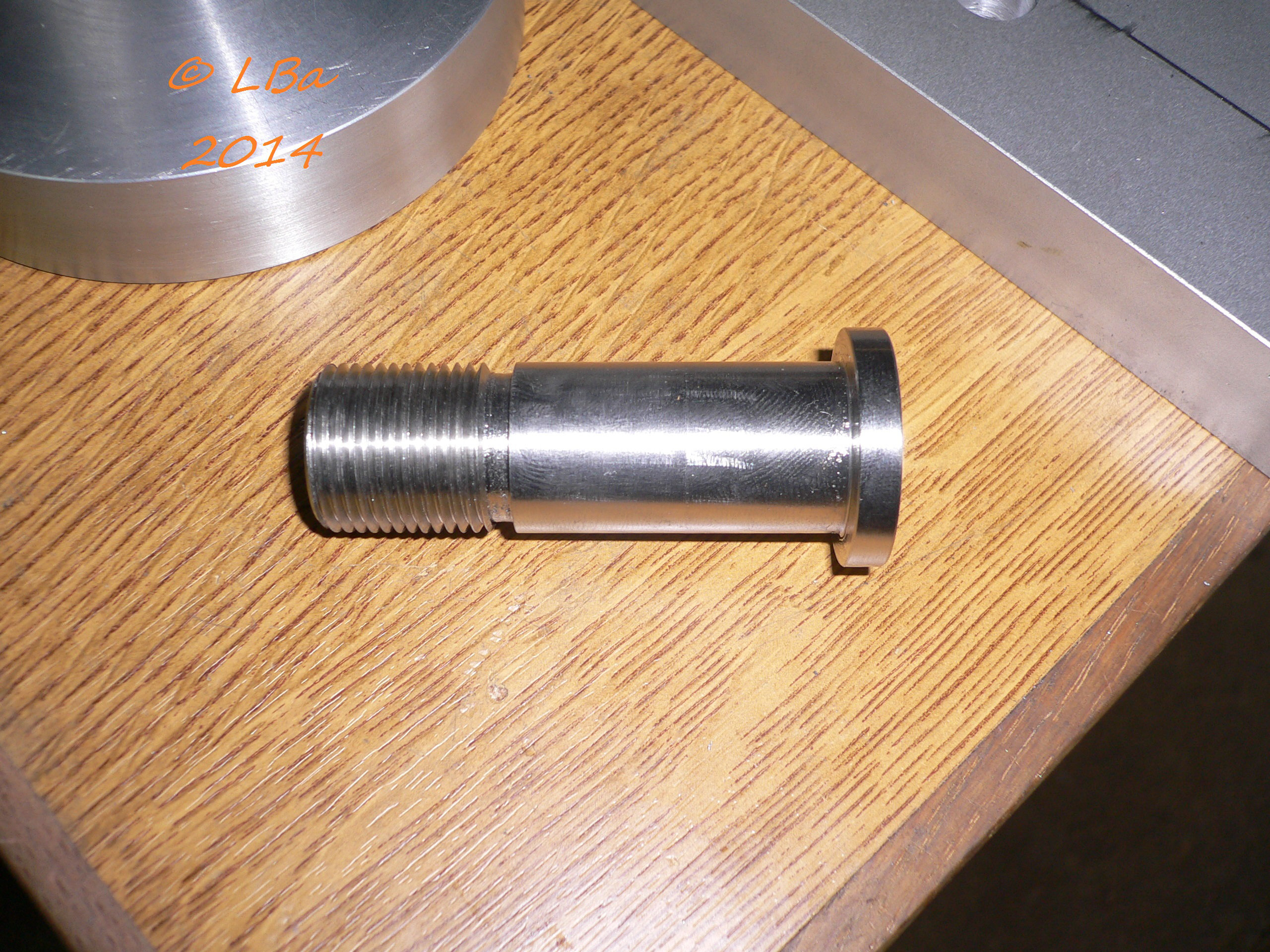

le deuxième axe usiné :

la différence entre les deux axes est la longueur !

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  JeanPierre le Lun 27 Oct 2014 - 12:42

Bonjour à tous,bonjour Lulu,
Jusque maintenant je regardais par la fenêtre mais je préfère prendre un ticket.
En plus j'apprends des unités de mesure:le pouillème je suppose que c'est le millième du chouïa.
Amicalement
JeanPierre

JeanPierre
complétement accro
complétement accro

Messages : 1474
Points : 2592
Date d'inscription : 19/11/2011
Age : 65
Localisation : 34000

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  Emi81 le Lun 27 Oct 2014 - 13:50

JeanPierre a écrit:
En plus j'apprends des unités de mesure:le pouillème je suppose que c'est le millième du chouïa.
JeanPierre

Bonjour,
J’espère que le propriétaire du post ne m'en voudra pas de faire un rappel ( scratch rébarbatif ?) aux normes.
S'il y a bien une norme à lire c'est celle-là, indice de classement UNM-00-001.
Si si je vous jure ! prenez le temps, ce n'est qu'une petite dizaine de page écrites assez gros... jesors

Emi

Emi81
très actif
très actif

Messages : 314
Points : 519
Date d'inscription : 29/05/2013
Age : 35

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  JeanPierre le Lun 27 Oct 2014 - 14:03

Bonjour à tos,bonjour Emi,
Je connaissais mais je n'y ai pas trouvé le "pouillème". Very Happy
Amicalement
JeanPierre

JeanPierre
complétement accro
complétement accro

Messages : 1474
Points : 2592
Date d'inscription : 19/11/2011
Age : 65
Localisation : 34000

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  pompom37 le Lun 27 Oct 2014 - 15:50

Bonjour je prend un ticket également
je suis toujours en admiration de ce que l'on peu faire avec un tour et une fraiseuse
j'ai toujours rever de m'y mettre mais je ne sais pas si j'y arriverai Very Happy
Jean Pierre tu a mal regarder dans la doc le pouillème c'est juste apres le chouïa Very Happy

_________________
Amicalement  Christian




Un intellectuel assis va moins loin qu’un con qui marche
La simplicité et la candeur sont les véritables rayons de la sagesse
Le sage se perd en combattant ses pensées, et l'insensé se perd en les suivant

pompom37
Modérateur
Modérateur

Messages : 3251
Points : 5440
Date d'inscription : 03/12/2009
Age : 60
Localisation : Tours

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  oliver67 le Lun 27 Oct 2014 - 18:00

Bonjour Lulu,

Ach, schöne trafailleu.
Ca donne envie de travailler le métal, dis donc.
Mais pour l'instant, je n'ai pas le matos. Tout juste un support de fraisage qui ne demande qu'à recevoir sa broche de fraisage.

Tiens, à ce propos, puisque j'en parle, on peut te passer commande (moyennant finance, bien sûr) ? Et ouvrir un sujet à ce sujet ?

oliver67
complétement accro
complétement accro

Messages : 955
Points : 2063
Date d'inscription : 05/06/2012
Age : 41
Localisation : de l'autre côté des Vosges

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer !

Message  Lulu 21 le Lun 27 Oct 2014 - 20:24

Olivier 67, quand tu écrit :

Tiens, à ce propos, puisque j'en parle, on peut te passer commande (moyennant finance, bien sûr) ? Et ouvrir un sujet à ce sujet ?

t'as gagné au loto ????

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer !

Message  Lulu 21 le Lun 27 Oct 2014 - 20:30


à propos de celui ou ceux qui ont écrit la norme, il ou ils ferai(en)t mieux de se sortir les doigts du luc pour s'en servir en manuel

à part illustrer par rapport au fric ou au temps non travaillé !!!!!!!! y sont plus habille avec un crayon q'un outil !!!!

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Affûteuse pour fraise 2 tailles ! Ça va commencer !

Message  Lulu 21 le Lun 27 Oct 2014 - 21:24

Bonsoir

Bon j'en étais à ce stade :


pour en arrivé là :


Pour ce faire, j'ai usiné dans de l'alu, un écrou (en faite deux, j'ai usiné deux axes )

Dans du 60 mm de Ø ,


après dressage de la face et blanchiment du Ø extérieur, usinage d'un épaulement


tronçonnage de la pièce tant que l'outil la permis
finition à la scie à métaux

reprise de la pièce:


dressage de la seconde face


perçage


contre perçage au Ø de 17,5 mm


alésage au Ø de 18,4 mm


un lamage pour l’esthétique


l'avancée de l'écrou avant filetage


filetage intérieur de M20 au pas de 1,5


autre aperçu du filetage


contrôle du filetage avec l'axe approprié


l'écrou usiné
me restera à usiner des encoches de prise à la fraiseuse plus tard

et retour à la deuxième image :

l'écrou en place

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  oliver67 le Lun 27 Oct 2014 - 21:30

Lulu 21 a écrit:Olivier 67, quand tu écrit :

Tiens, à ce propos, puisque j'en parle, on peut te passer commande (moyennant finance, bien sûr) ? Et ouvrir un sujet à ce sujet ?

t'as gagné au loto ????

à + Lulu

Je te fournis le lingot pour l' usinage, je suppose ?
Je souhaite une broche en massif, pour les incrustations diamant je réfléchis encore.
Et je suis même prêt à exporter de la surkrut maison, sil le faut.
Sinon, en Mp si tu veux ?

oliver67
complétement accro
complétement accro

Messages : 955
Points : 2063
Date d'inscription : 05/06/2012
Age : 41
Localisation : de l'autre côté des Vosges

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer !

Message  Lulu 21 le Lun 27 Oct 2014 - 22:08

Olivier 67

passe en Mp si tu veux !

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  pili le Lun 27 Oct 2014 - 22:18

Bonsoir Lulu

Magnifique boulot ! Je me réjouis de voir le travail que feras cette affûteuse, moi je vais me débrouillé avec mon tour ¨!!!
Ce sera sympa de voir la différence !!!

A+ Pierre

pili
Modérateur
Modérateur

Messages : 3078
Points : 7279
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  Bricolo51 le Lun 27 Oct 2014 - 22:38

Bonsoir à tous
juste un question à M'sieur Lulu :
le porte à faux du gros rond d'alu , n'est il pas trop important ?
il me semblait avoir lu ( dans un livre technique de tournage , style de ceux que l'on pouvait avoir en C E T ) qu'il ne fallait pas dépasser 2 x l'épaisseur des mors du mandrin ? après il fallait mettre la contre-pointe ?
Tiens j'en profite pour poser une autre question:
est ce qu'un taraud machine fonctionne bien dans le taraudage de trou borgne ?
Explication : j'ai eu à faire des taraudages borgnes Ø 8 pas de 100 , on m'avait prêté un taraud machine , jamais je n'ai pu visser la vis au fond du trou .
Essai sur un bout de fer plat ( trou débouchant ) la vis se vissait .
J'ai même percé plus long pour être sûr d'avoir une longueur de filetage " fini" plus long , ben non la vis ne se vissait pas plus .
Pouvez vous me renseigner SVP : je ne suis qu'un Bricolo ( avec quand même à la base un CAP d'ajusteur )
Merci pour vos réponses et ne croyez surtout pas que je veux polémiquer au sujet de la longueur de pièce sortie des mors
Cordialement Bricolo

Bricolo51
très actif
très actif

Messages : 282
Points : 548
Date d'inscription : 22/05/2013
Age : 69
Localisation : Marne 51

Revenir en haut Aller en bas
