Message  Lulu 21 le Jeu 16 Juil 2015 - 20:45

Bonsoir

j'ai été un peu rapiat sur la dernière photo hier !

j'en remet une couche en vue un peu plus large :


au diable les varices un bonus !


 à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  jb53 le Ven 17 Juil 2015 - 6:24

Bonjour Lulu et à tous,

C'est très bien tout çà Lulu mais c'est quand qu'on voit le fonctionnement de ton "bébé" (parce que cela fait 9 mois qu'on attend maintenant)? faudrait penser à le finir jesors jesuisdehors avant que tu ne partes en vacances...

salutations
joël

jb53
complétement accro
complétement accro

Messages : 2016
Points : 4565
Date d'inscription : 28/11/2010
Age : 63
Localisation : 89250

Revenir en haut Aller en bas

Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! (c'est reparti !)

Message  Lulu 21 le Ven 17 Juil 2015 - 12:08

jb53 a écrit:Bonjour Lulu et à tous,

C'est très bien tout çà Lulu mais c'est quand qu'on voit le fonctionnement de ton "bébé" (parce que cela fait 9 mois qu'on attend maintenant)? faudrait penser à le finir jesors jesuisdehors avant que tu ne partes en vacances...

salutations
joël

Bonjour

9 mois c'est pas la gestation d'un éléphant ? c'est plus il me semble !

bein va falloir encore attendre jb désolé ! drunken

à + Lulu

à question : c'est quoi les vacances ? dont tu sous entend !

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  jb53 le Ven 17 Juil 2015 - 14:29

Salut Lulu et à tous,

Ah bon c'est encore de 11 à 13 mois d'attente pour voir la fin de cette réalisation, heureusement que je suis confortablement installé dans mon fauteuil de retraité...

Les vacances; c'est pour le repos des travailleurs Lulu

A bientôt
joël

jb53
complétement accro
complétement accro

Messages : 2016
Points : 4565
Date d'inscription : 28/11/2010
Age : 63
Localisation : 89250

Revenir en haut Aller en bas

Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! (c'est reparti !)

Message  Lulu 21 le Ven 17 Juil 2015 - 21:50

Bonsoir

Re Jb

oh bein si la gestation est de treize mois, c'est tout bon ! il me reste du temps devant moi drunken

concernant les vacances, je ne suis pas travailleur donc je ne suis pas concerné scratch

 J'ai donc commencé ,le support de doigt d'indexation pour le deuxième support d'outil (celui que j'ai mis en photo y'a pas longtemps )

dans un bout d'alu :



fraisage d'un tenon de centrage


puis d'un épaulement


et de pans inclinés à 45 ° afin que ça soit moins cubique


voila l'ébauche du support de doigt d'indexation


le dit support doigt, venant comme ceci sur le support d'outil

ayant de l'orage dans l'air, je poste (j'ai pas trop envie de faire deux fois le travail)


à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! (c'est reparti !)

Message  Lulu 21 le Ven 17 Juil 2015 - 22:35

bon la suite :

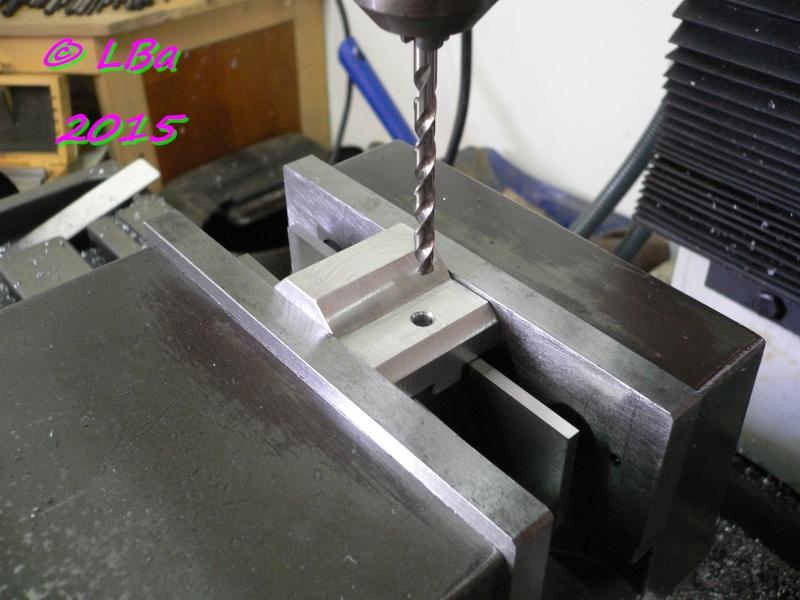

perçage du support pour sa fixation


assemblage du support sur le support par du M6


un p'tit lamage en passant pour la tête de vis d'assemblage


centrage par rapport aux trous d'un disque à l'aide d'un morceau calibré de Ø 6 mm


perçage pour le doigt d'indexage


alésage à 6 mm


et voilà ou j'en suis !
faut que je m'occupe du doigt d'indexage maintenant


  à + lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  Rémi(de la Montagne Noire le Ven 17 Juil 2015 - 22:57

Quel régal, Lulu! Quelle chance de savoir/pouvoir faire ça. Chapeau! Ça me fait penser au doigt d' indexage de l' indicateur Siko.

Rémi(de la Montagne Noire
complétement accro
complétement accro

Messages : 1449
Points : 3191
Date d'inscription : 28/04/2012
Age : 61
Localisation : Aude

Revenir en haut Aller en bas

Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue!

Message  Lulu 21 le Ven 9 Oct 2015 - 23:55

Bonsoir

y'a quelques jours, en faisant un peu la poussière sur ma desserte dans mon coin usinage métaux, je me suis rendu compte que je n'avais pas
fait de système de tension pour la courroie d'entrainement de la broche par le moteur

après une heure soixante deux minutes de réflexion,  j'avais un embryon du comment faire en tête
il me fallait un galet, un arbre afin que le galet puisse tourné, ceci monté sur un support qui puisse être déplacé afin de tendre cette courroie

après quatre heure soixante seize minutes j'avais réalisé ceci :

le système de réglage de tension en place sur le support moteur/broche

et une poignée de secondes plus tard :

c'était en place et fonctionnel

 à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  dh42 le Sam 10 Oct 2015 - 0:48

Salut,

Bien vu ! ... il à dut être sympa à faire cet ensemble de pièces cheers

++
David

_________________

Traduction Française de CamBam et de sa documentation.

dh42
Admin
Admin

Messages : 12423
Points : 25151
Date d'inscription : 21/06/2009
Age : 53
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  jb53 le Sam 10 Oct 2015 - 6:02

Bonjour Lulu et à tous,

D'accord avec David!!!
Elle est caché où ta CNC ?

Je suis guitou

A+
joël

jb53
complétement accro
complétement accro

Messages : 2016
Points : 4565
Date d'inscription : 28/11/2010
Age : 63
Localisation : 89250

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  bob47 le Sam 10 Oct 2015 - 11:27

Bonjour

omer

Vraiment bien sur tout les sens. La réflexion et l’usinage d’un coup je me sens bien petit

BOB

bob47
complétement accro
complétement accro

Messages : 1067
Points : 1741
Date d'inscription : 28/10/2011
Age : 59
Localisation : THONON

Revenir en haut Aller en bas

Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue!

Message  Lulu 21 le Jeu 22 Oct 2015 - 22:06

Bonsoir

Le temps maussade d'aujourd'hui m'a nullement incité à grattouiller le globe ; pourtant y'a à faire  drunken
comme j'avais effectué la finition de quelques pièces , j'ai continué le montage/remontage

ce soir, j'en suis à ce stade d'évolution :

une vue générale de coté


une de face


et enfin, une de l'autre coté

 à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  dh42 le Jeu 22 Oct 2015 - 22:12

Salut,

Bientôt les premiers essais ? ... ça fait une belle mécanique !

++
David

_________________

Traduction Française de CamBam et de sa documentation.

dh42
Admin
Admin

Messages : 12423
Points : 25151
Date d'inscription : 21/06/2009
Age : 53
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue!

Message  Lulu 21 le Jeu 22 Oct 2015 - 22:41


bein je pense que d'ici la fin de l'année ça devrait le faire drunken à moins que j'entreprenne autre chose d'ici là ! cheers

tout va dépendre de mes envies scratch

n'ayant plus d'obligations, je fais ce que je veux quand je veux et je suis heureux siffle

à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  dh42 le Jeu 22 Oct 2015 - 22:45

n'ayant plus d'obligations, je fais ce que je veux quand je veux et je suis heureux

Donc tu n'est pas marié ? jesors

++
David

_________________

Traduction Française de CamBam et de sa documentation.

dh42
Admin
Admin

Messages : 12423
Points : 25151
Date d'inscription : 21/06/2009
Age : 53
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue!

Message  Lulu 21 le Jeu 22 Oct 2015 - 23:24

[quote="dh42"]
Donc tu n'est pas marié ?  jesors
++
David

Oh que si ! mais si au bout de 42 ans : si l'éducation n'a pas été faite bise grimm


à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  jb53 le Ven 23 Oct 2015 - 7:56

Bonjour Lulu et à tous,

Bravo Lulu, voilà une bien belle machine que beaucoup vont t'envier, moi le premier Very Happy

J'attends les essais avec impatience (enfin, quand tu auras un moment de libre, bien sur)

Bonne journée

joël

jb53
complétement accro
complétement accro

Messages : 2016
Points : 4565
Date d'inscription : 28/11/2010
Age : 63
Localisation : 89250

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  michel80 le Dim 3 Jan 2016 - 22:30

bonsoir a tous
et une très bonne année et surtout la santé pour 2016
très belle réalisations tu vas pouvoir affuté maintenant

michel80
acharné du forum
acharné du forum

Messages : 464
Points : 519
Date d'inscription : 15/03/2014
Age : 50
Localisation : picardie

Revenir en haut Aller en bas

Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue!

Message  Lulu 21 le Ven 15 Jan 2016 - 21:42

bonsoir

Bon 2015 est passée , 2016 à commencée  et l’affûteuse n'a pas évoluée d'un iota !

étant en stand-bye sur mon meuble , en cherchant l'autre chose que je pouvais faire  scratch     j'ai pas cherché longtemps  cheers

sur la meule , il n'y a pas de carter de protection qu' à cela ne tienne , me reste un y'a qu'à !  ( nan pas faire un plan , c'est contraire à mon habitude)

donc j'en ai commencé un de carter ( cela doit  être une des explications de l’apparition des premiers flocons de neige)

c'est du fait main : scie à métaux et limes pour la majorité des opérations d'usinage

dans de la tôle noir découpe et façonnage :


de deux pièces dont l'une est cintrée à la main sur un carré rond de Ø 120 mm


soudo-brasage des deux pièces

après façonnage d'une bride :

soudo-brasage de la bride sur les deux pièces précédente


la bride collée à la brasure


mise en position afin de vérifier si tout passe (en décodé est-ce que les erreurs sont juste )


le carter sera maintenu sur le bloc meule par serrage d'une bride inférieur


la bride inférieure préparée ; les écrous sont des inserts taraudé sertis


la bride inférieure en place


  à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  Ty Coat le Sam 16 Jan 2016 - 6:29

Bonjour Lulu,

Tu es toujours aussi Maitre de tes doigts. Pfut! En un rien de temps, sans baguette magique, tu nous sors un lapin du chapeau...

Ty Coat

Ty Coat
complétement accro
complétement accro

Messages : 1185
Points : 2105
Date d'inscription : 20/08/2014
Age : 66
Localisation : Plounevez-Lochrist

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  jb53 le Sam 16 Jan 2016 - 8:25

Bonjour Lulu,

"Bon 2015 est passée , 2016 a commencée  et l’affûteuse n'a pas évoluée d'un iota !"

Moi j'ai rien dit, c'est toi qui l'as dit. siffle


"étant en stand-bye sur mon meuble , en cherchant l'autre chose que je pouvais faire"

Et bien, tu peux venir à la maison l'atelier, j'ai des fraises... et une visu à installer siffle


"dans de la tôle noir"

Qu'appelles-tu de la tôle noir?

Bonne journée Lulu
joël

jb53
complétement accro
complétement accro

Messages : 2016
Points : 4565
Date d'inscription : 28/11/2010
Age : 63
Localisation : 89250

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue!

Message  Lulu 21 le Sam 16 Jan 2016 - 22:08

Bonsoir

jb53 a écrit:Qu'appelles-tu de la tôle noir?


ce que j'appelle de la tôle noir ? c'est de la tôle standard de base sans aucun traitement  j'ai toujours entendu cette appellation peut être pas
commerciale quoique !

  à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue!

Message  Lulu 21 le Sam 16 Jan 2016 - 22:29

Bonsoir

 une petite suite de la cartérisation
j'en étais à ce stade :


j'ai r'ajouté un morceau de tôle sur le devant haut du carter



maintenant c'est à ce stade :



un aperçu du bridage

reste à peinturlurer ça quand l'envie me viendra et voir ce que le carter donne avec une meule assiette

pour la mise en route , j'ai demandé des suggestions     ICI

 donc je fais le Charles , j'attends

   à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  bob47 le Sam 16 Jan 2016 - 23:16

Bonsoir

Cool s'est reparti.

BOB

bob47
complétement accro
complétement accro

Messages : 1067
Points : 1741
Date d'inscription : 28/10/2011
Age : 59
Localisation : THONON

Revenir en haut Aller en bas

Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue!

Message  Lulu 21 le Ven 29 Jan 2016 - 23:15

Bonsoir

bon après avoir solutionné le problème de câblage de la marche arrêt du moteur , je me suis vite aperçu que le moteur en ma possession manquait
de puissance
je me suis donc mis en recherche d'un moteur Dc si possible et pas trop gros ni lourd
j'ai longuement hésité entre le choix : moteurs de trottinette/ vélo assistance électrique  et compagnie et
les  quelques marque de moteur que j'avais noté aussi, mais le prix ne m’enthousiasmait pas vraiment
c'est alors que j'ai trouvé sur la baie une broche (chinoise cela va de soit) à prix intéressant de mon point de vue et ce avec les accessoires qui vont
avec
commande dimanche soir, réception vendredi ; je dois reconnaître qu'ils sont réactifs ces gens là ; le colis a mis plus de temps de venir de l'aéroport de
réception à chez moi que de l'aéroport d'expédition/ réception (mercredi le colis était en douane de réception)
évidemment bien sur, j'ai eu la joie et le bonheur de m'acquitté des droit de douanes


 ouverture du colis


 début du déballage , sont pas avare sur les protections , y'en a qui devraient s'en inspirer


 le matériel déballé :
un moteur/broche avec une pince Er 11 (qui ne me servira pas)
un collier de fixation que je n'utiliserais pas non plus
une alimentation en 48 v
un régulateur (peut être un Pwm là mes méconnaissances en la matière apparaissent)

bon bein me reste plus qu'à brancher tout ça pour voir le fonctionnement avant de réaliser les modifs d'adaptation si ça fait la rue michel


  à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Affûteuse pour fraise 2 tailles ! Ça va commencer ! C'est commencé ! ça continue! ça ce termine

Message  Contenu sponsorisé Aujourd'hui à 13:46


Contenu sponsorisé


Revenir en haut Aller en bas

Page 7 sur 10 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
