Re: GENESIS DE BOB 47

Message  Hervé-34 le Sam 11 Avr 2015 - 12:40

Bonjour à tous,
Bonjour Bob,

Oh, profondeur 20/25 mm c'est pour rentrer un axe de moteur PAP de 6.35 mm !!

Mais ce qui est déconcertant, c'est que quand je l'ai fait avec de la " ferraille "
ça rentrait hummmm !! que c'en était jouissif !!

Et là ??? ça veut pas !!

Je suis d'accord avec toi pour l'alésoir, déjà il faut que j'en trouve un !!
( si possible moins de 50 ou 70€ !! ) et en fait comme je suis curieux
j'aurai bien voulu connaîtra le pourquoi !!

Merci à toi

Hervé

Hervé-34
complétement accro
complétement accro

Messages : 1014
Points : 1807
Date d'inscription : 07/07/2014
Age : 65
Localisation : 34390 Tarassac

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  bob47 le Mer 15 Avr 2015 - 20:19

Bonsoir

Petite avancée

Le support moteur.

Traçage (toujours métal de récup)



Moteur en place.



La table passe juste dessus.





En attente de l’accouplement.



Pose de l’écran.
Câbles avant fixation du toron.


Support mobile.




Support du pc.
Contreplaqué ep15 passer a l’incolore.



Toile caoutchouc amortisseur. (Les cales blanches seront retirées en même temps que les roues)



Le pc en place.




Câblage arrière.





Le support clavier et souris est en court.

Prochaine étape le portique la vas falloir gamberger .Et surtout me filer un grand coup de main pour mettre au point la structure.


BOB47

bob47
complétement accro
complétement accro

Messages : 1066
Points : 1740
Date d'inscription : 28/10/2011
Age : 59
Localisation : THONON

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  jougui le Mer 15 Avr 2015 - 22:48

très bon travail felicitations Very Happy

jougui
je prends du galon
je prends du galon

Messages : 72
Points : 134
Date d'inscription : 02/11/2012
Age : 43
Localisation : agen

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  seb92 le Mer 15 Avr 2015 - 23:43

ça sent bon quand on commence à passer à un peu d'électronique Very Happy

Pour ton portique, pense solidité, rigidité, accessibilité aux divers éléments mécanique, devise un encombrement maxi de passage sous portique par rapport à la position haute maxi de la fraise… fonction des dimensions futures des pièces que tu envisage de travailler…
une "petite" course en Z si tu te limite à de la 2D… par contre si tu envisage de la 3D, ou un 4e axe, il faut une course + importante et une hauteur sous portique en conséquence.
Il faut vraiment projeter ce que tu veux faire de ta machine pour bien penser la structure.

On attends tes premiers plans Very Happy

Sebastian

seb92
très actif
très actif

Messages : 346
Points : 744
Date d'inscription : 02/01/2015
Age : 53
Localisation : 92

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  bob47 le Jeu 16 Avr 2015 - 19:46

Bonsoir et merci a vous deux il y a des fois ou on se sent un peut transparent.

Alors toute petite avancer.

Le tiroir porte clavier / souris.





Le passage pour le câble imprimante 21 broches.

Une découpe un peut a l’arrache. Embarassed


A la place de ce câble qui doit faire 2 m j’en ai trouver un de 1 m ce ne sera que mieux (j’espère que ce sera le même il arrive que certains soi croiser)





Un bout de plan avec les cotes.



Le portique sera fixer sur la table fixe (socle).

Sur le dessin la table fixe fait un peut riquiqui mais s’est celle qui et en fonte avec les nervures.

La cote sur le dessin correspond a une surface de référence usiner d’origine.

Avec l’épaisseur des nervures elle passe a 8 cm.

J’ai du tube carrer de 45x45 ep 4mm et du fer U de 100X50 en quantité suffisante.

Alors première question !

Lequel des deux sera le plus rigide ? Ou peut être un montage mixte ?

Suite à cette réponse je vais pouvoir commencer une ébauche de plant.

Merci pour vos propositions

BOB47

bob47
complétement accro
complétement accro

Messages : 1066
Points : 1740
Date d'inscription : 28/10/2011
Age : 59
Localisation : THONON

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  6°sens le Jeu 16 Avr 2015 - 21:26

Tu n'es pas transparent du tout... rassures toi.
On te suis.
++
Renaud

_________________
« Heureux sont les fêlés, car ils laissent passer la lumière » M. Audiard
Un égoïste, c'est quelqu'un qui ne pense pas à moi. Eugène Labiche
Quand on ne travaillera plus les lendemains des jours de repos, la fatigue sera vaincue. Alphonse Allais

6°sens
Modérateur
Modérateur

Messages : 5672
Points : 12338
Date d'inscription : 25/03/2011
Age : 63
Localisation : Cambrésis

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  athanase le Jeu 16 Avr 2015 - 23:06

C clair on est là, mais on est nous aussi transparent
Puis j'avoue que je suis admiratif de voir comment tu te débrouilles avec l'usinage des métaux, c'est hors compétences pour moi alors j'ai pas grand chose à dire a part WHAOUUU trop FORT Very Happy

Denis

athanase
acharné du forum
acharné du forum

Messages : 510
Points : 1020
Date d'inscription : 10/01/2014
Age : 46

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  seb92 le Jeu 16 Avr 2015 - 23:11

C'est pas transparent du tout… c'est même limpide Very Happy
au passage, une petite ferrite sur ton câble DB25 pour parer d'éventuels parasites fera le + grand bien à toute ton électronique bien serrée dans son boitier.
Tu partirais donc sur un portique fixe ; une option très intéressante quand à la rigidité optimale du montage.
Tu pourrais projeter un portique en forme de Y inversé, qui assurerait une bonne stabilité en base… je te laisse envisager tes solutions les mieux appropriées et tu auras d'autres avis en fonction de tes plans.

PS : le ventilateur doit bien brasser ; il a l'air balaise  Very Happy

Bonne suite dans ton projet
Sebastian

seb92
très actif
très actif

Messages : 346
Points : 744
Date d'inscription : 02/01/2015
Age : 53
Localisation : 92

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  dh42 le Jeu 16 Avr 2015 - 23:57

Salut,

Moi j'aime bien le portique des PFX ... mastoc Very Happy



++
David

_________________

Traduction Française de CamBam et de sa documentation.

dh42
Admin
Admin

Messages : 12423
Points : 25151
Date d'inscription : 21/06/2009
Age : 53
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  bob47 le Ven 17 Avr 2015 - 14:09

Bonjour et merci

Rien de plus juste faire l’inventaire du matos dispos.

Pour Sebastian le nouveau câble en a une effectivement (en fait je passe de 3m a 1m)



Alors David a première vue me suis dit s’est quoi ? Ce truc. scratch
Mais en y regardant bien ….. Wink
Vais gamberger sa (s’est la qu’une scie a ruban serai la bien venue) Rolling Eyes
Donc retour au parc a ferraille et mise en plan a partir de lundi.

Bonne fin de semaine

BOB47

bob47
complétement accro
complétement accro

Messages : 1066
Points : 1740
Date d'inscription : 28/10/2011
Age : 59
Localisation : THONON

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  dh42 le Ven 17 Avr 2015 - 16:12

Re

Il y a une photo un peu plus grande chez IW ; mais je n'ai pas trouvé grand chose sur cette machine, pas même le tarif  What a Face
http://www.ironwood-distribution.com/machines_bzt/portiques_serie_pfx/portique-pfx-500h-p-4756.html

il y a d'autres versions de portiques fixes sur la PFX, si ça peut t'inspirer
http://www.bzt-cnc.de/index.php?option=com_virtuemart&page=shop.browse&category_id=3&Itemid=53&TreeId=13

++
David

_________________

Traduction Française de CamBam et de sa documentation.

dh42
Admin
Admin

Messages : 12423
Points : 25151
Date d'inscription : 21/06/2009
Age : 53
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  seb92 le Ven 17 Avr 2015 - 18:24

Hello bob47,

gogol est ton ami Very Happy
https://www.google.fr/search?site=&tbm=isch&source=hp&biw=2556&bih=1308&q=cnc+portique+fixe&oq=cnc+portique&gs_l=img.1.1.0l2j0i24l3.2425.13449.0.16466.19.14.3.2.2.0.58.724.14.14.0.msedr...0...1ac.1.64.img..0.19.727.dS4C5JT_BEo

ya tellement de possibilités…
je pense que + c'est simple, rigide, avec des renforts bien placés… + la précision, l'accessibilité et la maintenance sera au rendez-vous.
Les futures pièces à travailler déterminent la hauteur sous portique.
Tu as accès à des machines qui te permettent d'assembler et de rectifier pas mal de choses… et tu as l'air du genre "précis" ingénieux et pas mancho Very Happy

Un bon cocktail pour nous pondre un portique ce WE à la hauteur de la réalisation de ta table !

Bonne réflexion
Sebastian

seb92
très actif
très actif

Messages : 346
Points : 744
Date d'inscription : 02/01/2015
Age : 53
Localisation : 92

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  beepbeep57 le Ven 17 Avr 2015 - 19:38

Bonsoir à tous.

BOB47: je ne te serai pas d'une grande utilité, mais je trouve que tu fais du super boulot surtout en partant de récupération. C'est toujours plus
"compliqué" que si l'on part sur du tout neuf Very Happy

Ah si, une petite remarque: tu devrais remplacer le boulon qui met la porte du coffret électrique à la terre, il est rouillé What a Face

beepbeep57
très actif
très actif

Messages : 305
Points : 671
Date d'inscription : 13/03/2012
Age : 53
Localisation : Metz sud

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  bob47 le Sam 18 Avr 2015 - 18:45

Salut

Merci pour les liens vais potasser tous sa dans la semaine prochaine. (La miss a l’exclusivité le WE siffle  )

Sebastian le support du ventilo était déjà dans l’armoire le ventilo et un 12v cc récupérer il me semble sur un vieux serveur informatique. cheers

Vais voir a l’usage . Very Happy  Very Happy

Pour le lorrain beepbeep57  (lieu ou j’ai passer ma jeunesse cheers ) ce pauvre boulon vas être obliger d’y rester il a était souder dessus a la fabrication de l’armoire.

Par contre gros décapage autour pour le contact avec la cosse.  sourire02

BOB47

bob47
complétement accro
complétement accro

Messages : 1066
Points : 1740
Date d'inscription : 28/10/2011
Age : 59
Localisation : THONON

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  bob47 le Mer 22 Avr 2015 - 19:11

Bonsoir a tous

Pas de grosse avancer (la pelouse a était prioritaire)

Découpe d’un peut de brut pour faire la fixation au socle.
1 fer U 120X50 ep 10
2 fer U de 35X20 ep 5
2 tubes carrer de 40 ep 4

Demain je vais essayer de prendre du temps pour mettre sa sur papier.



2 lames de scie et 10 minutes plus tard. sourire02





Ici une jolie pièce (que j’ai en double)qui vas me permettre de faire les montants du portique. militaire




Bonne soirée

BOB47

bob47
complétement accro
complétement accro

Messages : 1066
Points : 1740
Date d'inscription : 28/10/2011
Age : 59
Localisation : THONON

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  dh42 le Mer 22 Avr 2015 - 20:09

Salut,

Elle a été faite pour, la dernière pièce cheers

++
David

_________________

Traduction Française de CamBam et de sa documentation.

dh42
Admin
Admin

Messages : 12423
Points : 25151
Date d'inscription : 21/06/2009
Age : 53
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  bob47 le Mer 22 Avr 2015 - 20:37

Bonsoir

Oui David juste deux ou trois coups de scie et s’est tout bon. siffle  Laughing

BOB47

bob47
complétement accro
complétement accro

Messages : 1066
Points : 1740
Date d'inscription : 28/10/2011
Age : 59
Localisation : THONON

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  bob47 le Jeu 23 Avr 2015 - 19:12

Bonsoir a tous  hello

Petite mise en plan

Désolé pour la qualité des plans mais je n’ai pas fait de mise a jour du logiciel de dessin et le pc manque de mémoire. study  Rolling Eyes

Assemblage qui va me permettre de fixer le portique au socle par boulonnage.



Le détail de l’évolution du brut.

1 le brut

2 le projet en haut le trous pour le palier de la vis Y en bas les trous de fixation

3 présentations des U sur lesquels les rails du Y seront posés .En position vertical ou horizontal je ne sais pas ce qui sera le mieux.  scratch



Pour limiter le poids je pense percer des trous de 20 dans les montants comme sur le scanne ci-dessous.

Penser vous que ce soit une bonne idée et si oui puis je aller au-delà ? Question

Le dessin a coter est la pour montrer le principe de l’assemblage du portique sur le châssis.

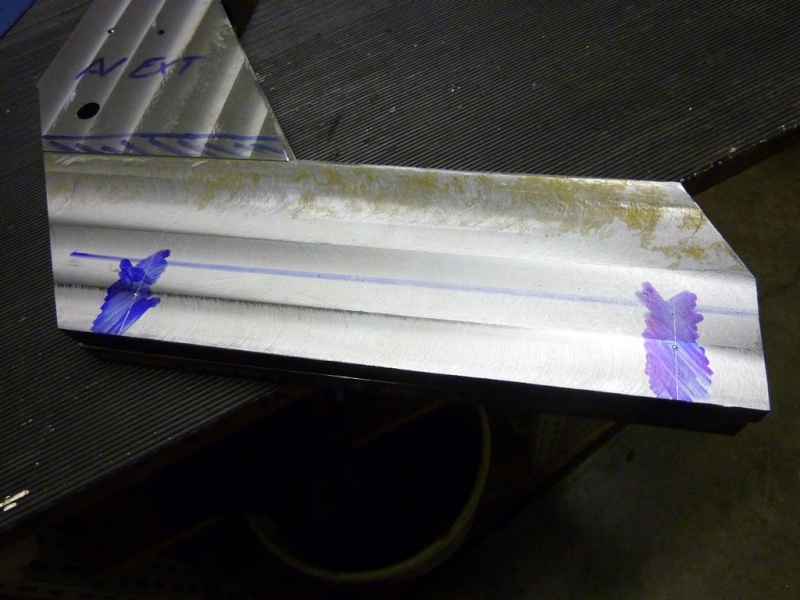

Ici un peut de travail manuel quand même.
Un des brutes avec pas mal de poids en moins et de disques pour moi. Sad



Demain je vais faire l’autre pour vous laisser le temps pour donner vos avis. bounce


Bonne soirée

BOB47

bob47
complétement accro
complétement accro

Messages : 1066
Points : 1740
Date d'inscription : 28/10/2011
Age : 59
Localisation : THONON

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  dh42 le Jeu 23 Avr 2015 - 22:50

Salut,

Pour limiter le poids je pense percer des trous de 20 dans les montants comme sur le scanne ci-dessous.
Penser vous que ce soit une bonne idée et si oui puis je aller au-delà ?

C'est un portique fixe ? ... laisse le plein, plus c'est lourd et mieux c'est, ça absorbe mieux les vibrations ! (le dis pas à tes gamins, ils vont me maudire Wink)

++
David

_________________

Traduction Française de CamBam et de sa documentation.

dh42
Admin
Admin

Messages : 12423
Points : 25151
Date d'inscription : 21/06/2009
Age : 53
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  bob47 le Ven 24 Avr 2015 - 13:38

Bonjour

Oui s’est un portique fixe et après réflexion (oui sa m’arrive) le gain de poids serais assez négligeable.

Pour le positionnement des U je pense les laisser comme sur le dessin sauf si avis contraire.

Reprise lundi bonne fin de semaine.

BOB47

bob47
complétement accro
complétement accro

Messages : 1066
Points : 1740
Date d'inscription : 28/10/2011
Age : 59
Localisation : THONON

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  bob47 le Mer 17 Juin 2015 - 19:42

Bonsoir

Reprise des travaux manuels.

Le brut des deux montants découper.


Les deux faces fraiser.


Traçage et perçage de trois trous pour assembler les deux plaque en vue de fraiser les champs en une foi.




Fraisage des champs.


Retournement.


Le brut d’un élargisseur.


Présentation avant soudure.

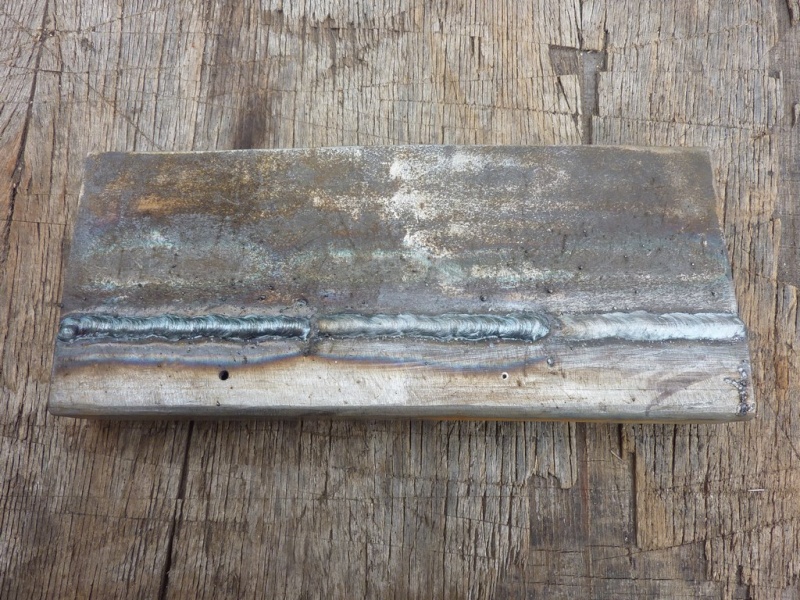

Début de soudure.Peut être plus du collage  Embarassed

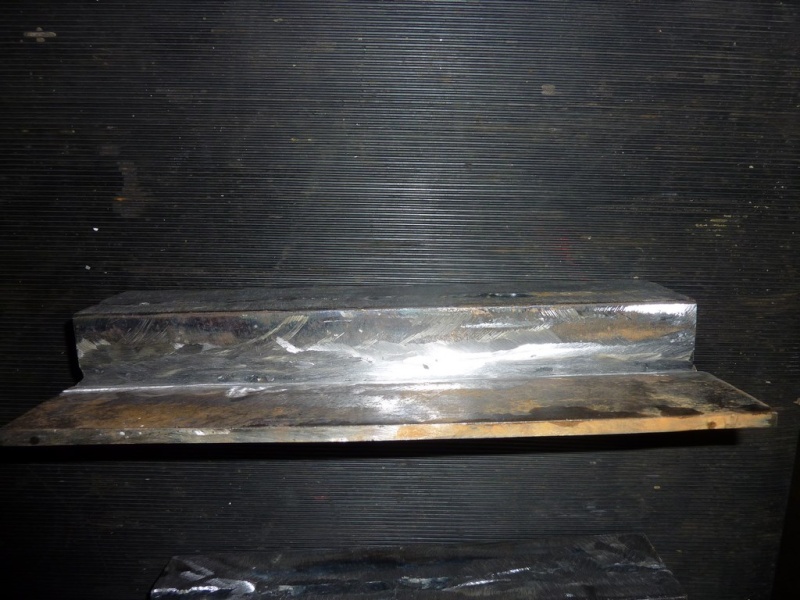

Soudure de l’autre coté.


Après meulage.Oui boff.




Fraisage des faces.






Présentation.




Maintenant je repart dans les dessins du chariot des Z (peut être a queue d’aronde) pour savoir ou positionner le portique.

La partie armoire et pratiquement terminée reste les f.d.c. brancher.

Un nouveau P.C et en attente UN GRAND MERCI A manolo66 pour son tuto linux.  merci

Peut être a +. sourire02


BOB47

bob47
complétement accro
complétement accro

Messages : 1066
Points : 1740
Date d'inscription : 28/10/2011
Age : 59
Localisation : THONON

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  meles le Mer 17 Juin 2015 - 20:59

rhaaa, je suis toujours scotché quand je vois ce genre de travail à la fraiseuse.

En tout cas, ça avance. C'est cool.

@+

meles
Admin
Admin

Messages : 7220
Points : 13999
Date d'inscription : 13/05/2011
Age : 45
Localisation : Marseille

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  tomailya le Mer 17 Juin 2015 - 22:43

bonsoir ,

comme le dit Blaise ,
c'est remarquable ...
a chaque post en images que tu laisses ,j'en ai les yeux qui se rapprochent de l'ecran...pour bien voir vu que j'y comprends tchi...

je sais pas où tu vas ,mais t'y vas bien

toma

tomailya
complétement accro
complétement accro

Messages : 1227
Points : 2420
Date d'inscription : 29/02/2012
Age : 42
Localisation : hautes alpes

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  bob47 le Jeu 18 Juin 2015 - 10:01

Bonjour

Oui meles s’est une super machine dommage que je n’ai pas les moyens d’acheter l’outillage qui vas avec. Sad

Toma oui dans les grandes lignes je pense le savoir (pourvue que ce ne soit pas dans le mur) Wink

BOB47

bob47
complétement accro
complétement accro

Messages : 1066
Points : 1740
Date d'inscription : 28/10/2011
Age : 59
Localisation : THONON

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  bob47 le Mer 1 Juil 2015 - 16:38

Salut les hommes de l’ombre.

Sa continue.

Mise en place d’un élargisseur (6 vis M8) pour la prise de la cote de l’entraxe du Y.





Le brut des deux poutres du Y.





Le brut du chariot du Y.





Avec la vis du Z.




Fraisage des bords des poutres. (Passe d’environ 3 mm)







Et là chercher l’erreur. scratch  pancoops mess
Celui qui trouve gagne une chupa chups à venir chercher.





Bon bin m’en vais recouper une poutre. mili2



BOB47

bob47
complétement accro
complétement accro

Messages : 1066
Points : 1740
Date d'inscription : 28/10/2011
Age : 59
Localisation : THONON

Revenir en haut Aller en bas

Re: GENESIS DE BOB 47

Message  Contenu sponsorisé Aujourd'hui à 2:56


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 13 Précédent  1, 2, 3, 4, 5 ... 11, 12, 13  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
