Solidworks : comment assembler 4 pièces à 45° ?

Bonjour

Je souhaite assembler (Solidworks 2013) 4 barres de rond plein de 14 mm à coupe d'onglet.


J'arrive à positionner manuellement les 4 sections, mais je n'arrive pas à les assembler par contraintes (avec séparation pour un joint de soudure. Dans l'absolu, il faudrait créer un biseau, mais ce sera une autre étape)


Ce que je souhaite obtenir au final, c'est positionner ces 4 sections de rond de 14 sur un gabarit en tube serrurier de 40 x 20 x 2 pour les y maintenir provisioirement en vue de les souder.




Cordialement

Salut,

Je ne sais pas si c'est LA solution, mais je viens d'essayer ça:

Sur les face biseautées de tes tubes (en mode pièce), tu fait une esquisse avec une ligne de construction reliant 2 quadrants.

pour un assemblage avec contact avec les 2 pièces:

- une contrainte coïncidente entre les 2 faces biseautées

- une contrainte coïncidente entre les 2 points du bout de la ligne de construction.



pour un assemblage avec écart entre les 2 pièces:

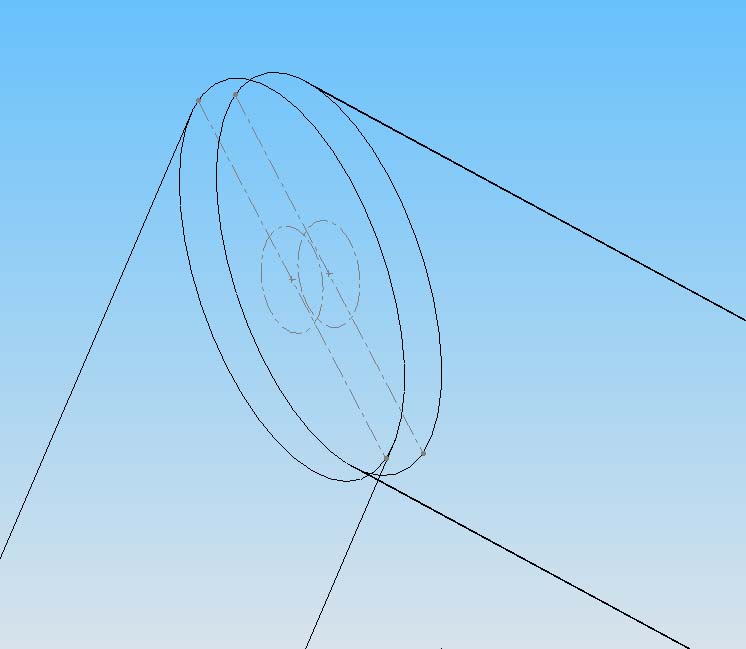

sur la pièce ajout d'une esquisse de cercle, en ligne de construction.

- une contrainte distance entre les 2 faces biseautées avec l'écart voulu.

- une contrainte concentrique entre les 2 cercles de construction

- une contrainte // entre les 2 lignes de construction.



++
David

Merci David d'avoir pris la peine d'y cogiter

Je vais essayer ça sur SW

Entre temps, je suis repassé sur SU pour expliquer ce que je veux faire en réel (la base d'une tour Eiffel de 624 de base pour 1620 de haut, stylisée)


Amicalement
Jean

Bonjour

David, grâce à tes indications j'ai pu enfin assembler ces ronds pleins biseautés.

Onglets jointifs




Onglets séparés de 3 mm




Merci encore

Jean

Salut,

Il doit surement y avoir un moyen plus simple, mais je n'ai pas trouvé ..

++
David

Oups, j'arrive après la bataille !

Bonjour Jean et David,

Première technique ultra rapide si tu n'as pas besoin d'avoir d'espace entre tes tubes:

Création d'un axe grâce aux deux plans de coupe du tube:


Et répétition circulaire du composant 4 fois autour de l'axe:



Pour avoir un espace, une autre approche de celle de David, pas forcément plus rapide...

Contraindre tous les tubes sur un même plan (donc à faire 3 fois):


Mettre une côte d'espacement entre les plans de coupe des tubes (4 fois):


Il reste à mettre les plans diagonaux sur un même plan (A faire sur chaque diagonale), sinon ça bouge encore:


Voilà voilà,
Antoine

Salut Antoine

Eh bien, j'en apprends, depuis hier.

J'ai passé une heure à vouloir faire une répétiton circulaire d'une pièce.... dans la pièce d'origine, avant de comprendre que cette répétion se faisait... dans un assemblage. Un peu bourrin sur le coup.

Dès lors, ça a marché au premier essai.


Avec la gestion des espaces j'ai appris des choses relatives à la gestion des contraintes, notamment le fait de pouvoir travailler dans le Feature manager dans la fenêtre (aligner des plans, pratique pour des pièces cylindriques).

A la fin, je cherchais à faire coîncider les faces de 2 pièces adjacentes et ça ne marchait pas. Juqu'à ce que je relise et comprenne qu'il s'agissait des diagonales...
Y'avait pourtant qu'à suivre.



Merci encore à vous deux.

J'aurai sans doute d'autres sollicitations à l'avenir

Jean

Tu n'aurais pas dû passer trop de temps à chercher, j'aurais répondu à tes questions !

C'est vrai que c'est vraiment pratique de pouvoir sélectionner des éléments dans l'arbre de construction quand on met des contraintes !

Voici quelques fonctions en vrac auxquelles on ne pense pas quand on commence sous SW mais qui sont très pratiques :

- Dans ton arbre de construction, tu peux faire un clic droit -sur un plan, une esquisse- et cliquer sur "afficher". Ça restera visible tout le temps.

- Si tu souhaites centrer deux pièces l'une par rapport à l'autre, construit tes deux pièces en choisissant "plan milieu" quand tu fais ta première extrusion.

De cette façon, le plan de face (droite, dessus..) coupera la pièce en deux.
Et dans l'assemblage des deux pièces il suffira de contraindre ensemble ces deux plans de face pour que les pièces se retrouvent centrées !

-On peut insérer un assemblage dans un assemblage. Pour ta tour Eiffel, tu peux par exemple faire tous les étages séparément, et les assembler dans un assemblage final.

-On peut modifier très rapidement une pièce (et même pas forcément en assemblage) en faisant un double clic sur la partie à modifier. J'ai ici double cliqué sur la partie cylindrique, SW me propose de modifier la longueur et le diamètre.

En double-cliquant cette fois sur la cote, SW nous demande une nouvelle valeur.
Après avoir validé la nouvelle cote, il faut actualiser la pièce en cliquant sur le feu bicolore en haut de l'écran. Et tadamm ! Ça prend la nouvelle mesure.

J'espère que tu ne savais pas déjà tout ça

Et n'hésite pas à nous poser des questions !
