Guide continu pour toupie

Message  Lulu 21 le Mer 8 Juil 2015 - 21:43

bonsoir

Petite réalisation pour la toupie à Lulu !
récemment deux de ce genre de réalisation ayant été publié j'y vais de la mienne
c'est un mixte alu/bois
une image de la chose :


tout verrouillé (pas de passage d'outil) aucune utilité penserez-vous ?
bein faut bien effectuer/ réaliser le montage ! non !


là guide avec un passage d'outil
reste à tester en usinage le comportement

à + lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  boiseux33 le Mer 8 Juil 2015 - 22:59

Si j'ai bien compris, tu as adapté le principe des barrettes coulissantes en alu, et tu les a remplacées par des barrettes identiques mais en bois ? (du Hêtre semble-t-il ?)

boiseux33
complétement accro
complétement accro

Messages : 1194
Points : 2251
Date d'inscription : 03/02/2013
Age : 36
Localisation : Bassin d'Arcachon ou mer de la tranquilité selon les moments

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  Guilhèlmus le Jeu 9 Juil 2015 - 6:21

Zioup Lulu,
Le résultat est très flatteur, mais on aimerait bien comprendre le pourquoi du comment.
Un pas à pas quoi.
Comment t'as fait ? Envoi du détail attendu.

@+ Pégui

Guilhèlmus
complétement accro
complétement accro

Messages : 2791
Points : 5470
Date d'inscription : 25/10/2013
Age : 37
Localisation : qpmdf

Revenir en haut Aller en bas

Guide continu pour toupie

Message  Lulu 21 le Jeu 9 Juil 2015 - 20:46

Bonsoir

Explication de texte cheers

avant j'avais ceci :

une planchette fixée sur une tôle d'alu de 4 mm d'épaisseur
les guides (droite et gauche) sont réglables en translation mais une mauvaise conception constructeur ont fait que j'avais de plus en plus de
mal à faire cette translation, surtout pour celui de droite

après approvisionnement de deux plaques d'alu de 6 mm d'épaisseur (sur la baie) et recherche de profil en C (rail de tringle à rideau)
début du projet :


usinage des barrettes en bois


le fagot de barrettes en cours d'usinage

les barrettes usinées , contrôle du glissement avec les rails profil en C


ceci réalisé, détection du problème de conception

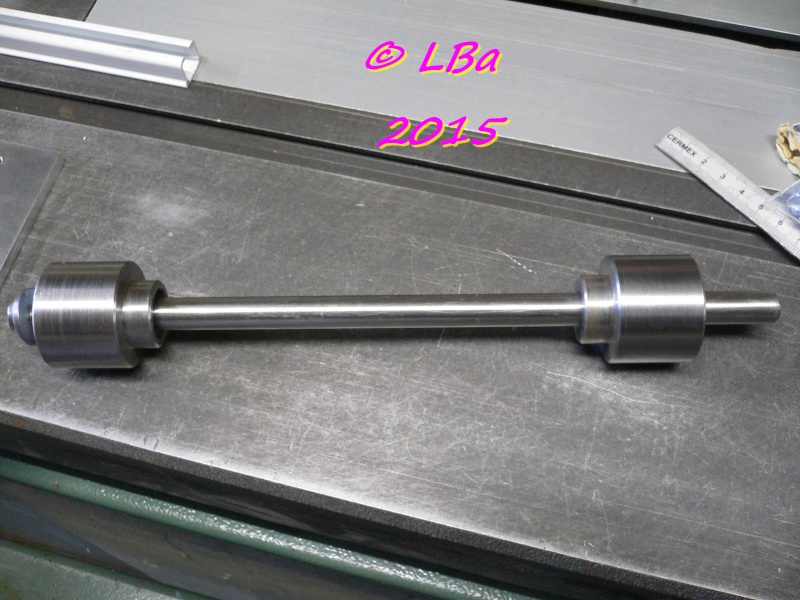

j'ai réusiné des bagues et une tige de traction

ici pour le coté droit

le problème de conception venait qu'il y avait trop de jeu entre une bague d'appui et la tige de traction

de millimètre, je suis passé à dixième de jeu


là la tige pour le coté droit


ici la tige pour le coté gauche

sur les plaques d'alu, j'ai usiné une lumière épaulée et percé taraudé pour la fixation des rails en C


à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  boiseux33 le Jeu 9 Juil 2015 - 21:30

Entre Lulu, Pili et Diomedea, et tous les autres (qu'ils me pardonnent, la place et la mémoire me manquent pour les citer tous) Forum MB pourrait devenir le premier fabricant de prototypes ou préparateur de machines et outillage à bois et métaux collaboratif.

A moins qu'il ne le soit déjà ?

vive le faux rhum

boiseux33
complétement accro
complétement accro

Messages : 1194
Points : 2251
Date d'inscription : 03/02/2013
Age : 36
Localisation : Bassin d'Arcachon ou mer de la tranquilité selon les moments

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  pili le Jeu 9 Juil 2015 - 21:34

Lulu

Super travail et très belle idée !!!

Je vais m'en inspiré !!

Pierre

pili
Modérateur
Modérateur

Messages : 3078
Points : 7279
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Guide continu pour toupie

Message  Lulu 21 le Jeu 9 Juil 2015 - 22:09

j'y crois pas : Lulu qui va inspirer Pili ! drunken  mais ou va t-on ? scratch
existerait -il une fuite de matière grise vers l'autre coté des alpes ?

avant d'aller au boulot, un peu de suite :


une plaque en place pour vérif/ajustement du coulissement ( pour que ça aille le moins mal possible)

les barrettes sont percées taraudées à M4 et immobilisées en position par des vis sans têtes de 16 mm de longueur
j'ai voulu garder la possibilité de désaccoupler guide droit/guide gauche

le guide gauche ayant un réglage d'avancement micrométrique (en cas de moulurage de chant sur toute hauteur)

j'ai refixé sur les plaques d'alu, les supports de butée pour toupillage arrêté



voici comment vient une des butées :


et en vue arrière :


à + lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  pili le Jeu 9 Juil 2015 - 22:25

Lulu

ça tombe à pic ce truc là, demain je te met une photo tu comprendras !!


Pierre

pili
Modérateur
Modérateur

Messages : 3078
Points : 7279
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  Scorpio le Jeu 9 Juil 2015 - 22:47

Bonsoir ,
très beau montage , très ingénieux
Je suis curieux de voir la version de Pili drunken

Scorpio
complétement accro
complétement accro

Messages : 1156
Points : 2591
Date d'inscription : 07/04/2012
Age : 50
Localisation : Belgique - Jodoigne

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  6°sens le Jeu 9 Juil 2015 - 23:30

Scorpio a écrit:Bonsoir ,
très beau montage , très ingénieux
Je suis curieux de voir la version de Pili drunken
Ouaip.

_________________
« Heureux sont les fêlés, car ils laissent passer la lumière » M. Audiard
Un égoïste, c'est quelqu'un qui ne pense pas à moi. Eugène Labiche
Quand on ne travaillera plus les lendemains des jours de repos, la fatigue sera vaincue. Alphonse Allais

6°sens
Modérateur
Modérateur

Messages : 5667
Points : 12333
Date d'inscription : 25/03/2011
Age : 63
Localisation : Cambrésis

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  pili le Ven 10 Juil 2015 - 20:18

Bonsoir à tous

Non, je n'ai pas de solutions miracle....! Je pense que Lulu a fait un système vraiment ingénieux que je ne vais pas manquer d'étudier et essayer à mon tour de le fabriquer pour mon ancienne et vénérable scie de + de 45 ans mais qui me rend encore plein de bons services !!!


Voilà mon carter et les joues en CTP de 22mm, c'est cela que je devrais rajeunir !!!!!!!


Mon carter a tous les réglages possibles des deux côtés !


Ma vieille machine que je vais re-moderniser le plus possible !
Voilà encore bien de l'occupation pour les jours d'hiver !!

A+     Pierre

pili
Modérateur
Modérateur

Messages : 3078
Points : 7279
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  poloastucien le Sam 9 Jan 2016 - 23:07

bonjour

désolé pour ce déterrement mais de fils en aiguille j'en suis arriver ici

et donc un truc que j'ai pas compris
donc surtout pour un certain LuluKity Very Happy

comment les barres ou coulisses de bois de hêtre sont fixé pour qu'elle ne coulissent plus quand elles sont régler pour une ouverture ??

poloastucien
complétement accro
complétement accro

Messages : 750
Points : 1074
Date d'inscription : 23/08/2015
Age : 98
Localisation : 36Km au dessus de la lune

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  BOP95 le Dim 10 Jan 2016 - 9:55

Bonjour
Autre question, tes profiles alu viennent d'où, cela ressemble à des Motedis je me trompe ?
Amicalement
Olivier

BOP95
posteur Régulier
posteur Régulier

Messages : 149
Points : 302
Date d'inscription : 11/08/2011
Age : 57
Localisation : 95

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  6°sens le Dim 10 Jan 2016 - 10:04

lulu21 a écrit:profil en C (rail de tringle à rideau)
(°I=)
Renaud

_________________
« Heureux sont les fêlés, car ils laissent passer la lumière » M. Audiard
Un égoïste, c'est quelqu'un qui ne pense pas à moi. Eugène Labiche
Quand on ne travaillera plus les lendemains des jours de repos, la fatigue sera vaincue. Alphonse Allais

6°sens
Modérateur
Modérateur

Messages : 5667
Points : 12333
Date d'inscription : 25/03/2011
Age : 63
Localisation : Cambrésis

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  Lulu 21 le Dim 10 Jan 2016 - 20:32

bonsoir

 comme l'a écrit mon ami Renaud  c'est des rails de 20*14 mm de tringle à rideau de chez duroi malin

une image de la chute qui me reste :


les bois de guidage sont immobilisés par des vis métaux Ø M 5 *16 mm
taraudage dans le bois




à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  poloastucien le Dim 10 Jan 2016 - 21:02

bonjour Lulu 21

ok merci
mais tu en as mi autant sur chaque coulisses ??
c'était donc ça les trous qu'on voyer sur ces coulisses scratch

poloastucien
complétement accro
complétement accro

Messages : 750
Points : 1074
Date d'inscription : 23/08/2015
Age : 98
Localisation : 36Km au dessus de la lune

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  BOP95 le Lun 11 Jan 2016 - 20:34

Bonsoir
Les rails de chez LM ne sont pas moins cher que ceux de chez brizor ...

BOP95
posteur Régulier
posteur Régulier

Messages : 149
Points : 302
Date d'inscription : 11/08/2011
Age : 57
Localisation : 95

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  Lulu 21 le Lun 11 Jan 2016 - 20:54

Bonsoir


BOP95 a écrit:Bonsoir
Les rails de chez LM ne sont pas moins cher que ceux de chez brizor ... ????????

 honnêtement, je ne me suis pas occupé de trouver un prix drunken
mon critère de recherche était les dimensions : pas trop large ( 20 mm ) et le moins épais possible (14 mm)
la recherche, je l'ai faite sur internet , suite à ça , j'ai été voir au LM de Quetigny (21 800) et j'ai pris ce qu'il y avait de dispo en rayon
vue la quantité qu'il me fallait , j'ai pris en différente longueur ,  les voulant avant tout de suite , me suis même pas préoccupé du prix et si je pouvais
trouver ailleurs ( + ou - chère ) les économies de bouts de chandelle ce n'est pas dans mes objectifs et de toute façon, y faut bien que tout le monde
gagne sa vie cheers

 à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Guide continu pour toupie

Message  Lulu 21 le Jeu 11 Fév 2016 - 22:53

Bonsoir

Après quelques temps d'utilisation de ce guide continu LuluKity , niveau sécurité : c'est sécurisant cheers
au niveau praticité de réglage , c'est long et chiant scratch beaucoup de vis à desserrer et serrer
de plus que du coté droit du guide :

des copeaux viennent se loger dans les barrettes de guidage , les rendant difficilement déplaçable

lors de la présentation de ses machines ,Samuel m'a inspiré ; j'ai donc modifié mon guide continu

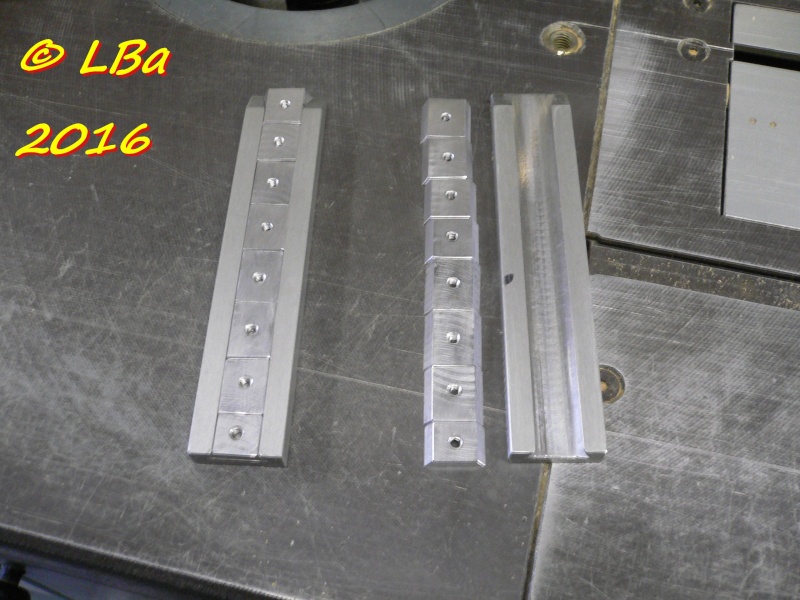

pour cette petite modif , j'ai usiné dans un alliage d'aluminium :

deux supports avec queue d’aronde et des lardons


et ai fixé des barrettes  sur les lardons
après une utilisation (usinage de plate bande ) la sécurité est toujours sécurisante
me reste à voir dans le temps la praticité du réglage

 à + Lulu

Lulu 21
complétement accro
complétement accro

Messages : 2397
Points : 5736
Date d'inscription : 18/06/2011
Age : 62
Localisation : grande banlieu dijonnaise

http://les2m-de-lba.e-monsite.com

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  grosb le Ven 12 Fév 2016 - 10:30

Bonjour,

Merci pour ce retour d'expérience après utilisation !!!

C'est étonnant, mais intuitivement j'avais le même sentiment que cela devait être ch.... à régler à l'usage vu le nombre de vis comme tu le soulignes. scratch

J'aimerias bien moi aussi faire un guide continu, je vais attendre ton retour à l'usage avant de me lancer des fois que tu améliores encore.... Very Happy

Amicalement, Bernard.

grosb
complétement accro
complétement accro

Messages : 1833
Points : 3433
Date d'inscription : 30/05/2013
Age : 61
Localisation : Cotes d'Armor

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  niaproun le Ven 12 Fév 2016 - 10:45

grosb a écrit:Bonjour,

Merci pour ce retour d'expérience après utilisation !!!

C'est étonnant, mais intuitivement j'avais le même sentiment que cela devait être ch.... à régler à l'usage vu le nombre de vis comme tu le soulignes. scratch

J'aimerias bien moi aussi faire un guide continu, je vais attendre ton retour à l'usage avant de me lancer des fois que tu améliores encore.... Very Happy

Amicalement, Bernard.

Ave
Dans des formes plus simples mais aussi plus accessibles pour qui ne tâte pas trop le métal
Il y a eu les propositions de Chado
et celle que j'avait commise (vers le milieu du post) sept 2013

niaproun
complétement accro
complétement accro

Messages : 3034
Points : 6895
Date d'inscription : 15/01/2012
Age : 66
Localisation : région Lyon

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  grosb le Ven 12 Fév 2016 - 11:31

Merci pour les liens,
Effectivement, très économiques à faire et pratiques à l'usage semble-t-il...
Amicalement, Bernard.

grosb
complétement accro
complétement accro

Messages : 1833
Points : 3433
Date d'inscription : 30/05/2013
Age : 61
Localisation : Cotes d'Armor

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  micheld4036 le Sam 13 Fév 2016 - 10:57

grosb a écrit:Bonjour,

Merci pour ce retour d'expérience après utilisation !!!

C'est étonnant, mais intuitivement j'avais le même sentiment que cela devait être ch.... à régler à l'usage vu le nombre de vis comme tu le soulignes. scratch

J'aimerias bien moi aussi faire un guide continu, je vais attendre ton retour à l'usage avant de me lancer des fois que tu améliores encore.... Very Happy

Amicalement, Bernard.

Bonjour,

j'ai fabriqué il y a quelques années un guide continu sur une base plus simple, car je ne suis pas à la hauteur pour faire des réalisations aussi complexes et précises qu'un guide à barrettes. Vous comprendrez pourquoi quand vous verrez l'âge de l'utilisateur et l'âge encore plus canoniques des machines.

Dans les 2 guides bois de la toupie : une rainure et pour faire la continuité de nombreuses cales avec  2  rainures et le tout maintenu ensemble avec 2 languettes. J'ai aussi des languettes de différentes hauteurs pour régler la plaque de continuité haute.

C'est très facile à faire de façon précise et le réglage au changement d'outils est aussi assez rapide.
En tous cas ça me convient et depuis j'ai l'impression d'avoir un meilleur guidage et aussi plus de sécurité.
Du coup, j'ai fait la même chose pour la défonceuse sous table.

Je joins la seule photo que je retrouve (pas très nette) que j'avais faite sur le moment.


micheld4036
acharné du forum
acharné du forum

Messages : 467
Points : 883
Date d'inscription : 24/03/2011
Age : 65
Localisation : Auvergne

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  FMJ le Dim 14 Fév 2016 - 10:06

On voit très bien sur cette photo. Hammer fait quelque chose d'approchant.
Comme t'es-tu pris pour faire l'arrondi (celui qui est orienté côté arbre) de façon sécuritaire ? Pièce par pièce à la scie ruban ? Ou à la def sous table avec un petit gabarit ?

FMJ
complétement accro
complétement accro

Messages : 675
Points : 1249
Date d'inscription : 27/05/2013
Age : 99
Localisation : Sud sud sud Ouest

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  micheld4036 le Dim 14 Fév 2016 - 10:52

FMJ a écrit:On voit très bien sur cette photo. Hammer fait quelque chose d'approchant.
Comme t'es-tu pris pour faire l'arrondi (celui qui est orienté côté arbre) de façon sécuritaire ? Pièce par pièce à la scie ruban ? Ou à la def sous table avec un petit gabarit ?

Bonjour,

J'ai la mémoire qui flanche, c'était il y a un certain temps scratch

Je crois me souvenir, mais à voir par les spécialistes si la sécurité est bien là ?

A la toupie avec le porte outils multifonctions  monté avec le fer droit à feuillures ; le diamètre total fait environ 120mm
Je mets la plaque de continuité en place maintenue avec ses languettes et bloquée entre les 2 guides bois
Je commence avec l'outil sous la table et je remonte en hauteur le porte outils qui va usiner le bois. J'ai auparavant sans doute fait une ébauche de découpe à la scie à ruban.

Ca marche bien quand les plaques sont assez larges, et après je les découpe  pour en faire différentes hauteurs.
Pour les plaques peu épaisses je pense qu'on peu aussi faire à la défonceuse avec une fraise à copier ; mais comme j'avais fait beaucoup de plaques larges en construisant le guide, je n'ai pas eu besoin d'en faire d'autres pour le moment

micheld4036
acharné du forum
acharné du forum

Messages : 467
Points : 883
Date d'inscription : 24/03/2011
Age : 65
Localisation : Auvergne

Revenir en haut Aller en bas

Re: Guide continu pour toupie

Message  Contenu sponsorisé Aujourd'hui à 22:46


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
