Sketchup : intersection pièce courbe avec cylindre

Aller en bas

Sketchup : intersection pièce courbe avec cylindre Empty Sketchup : intersection pièce courbe avec cylindre

Message  FMJ Dim 4 Oct 2020 - 13:18

Bonjour,

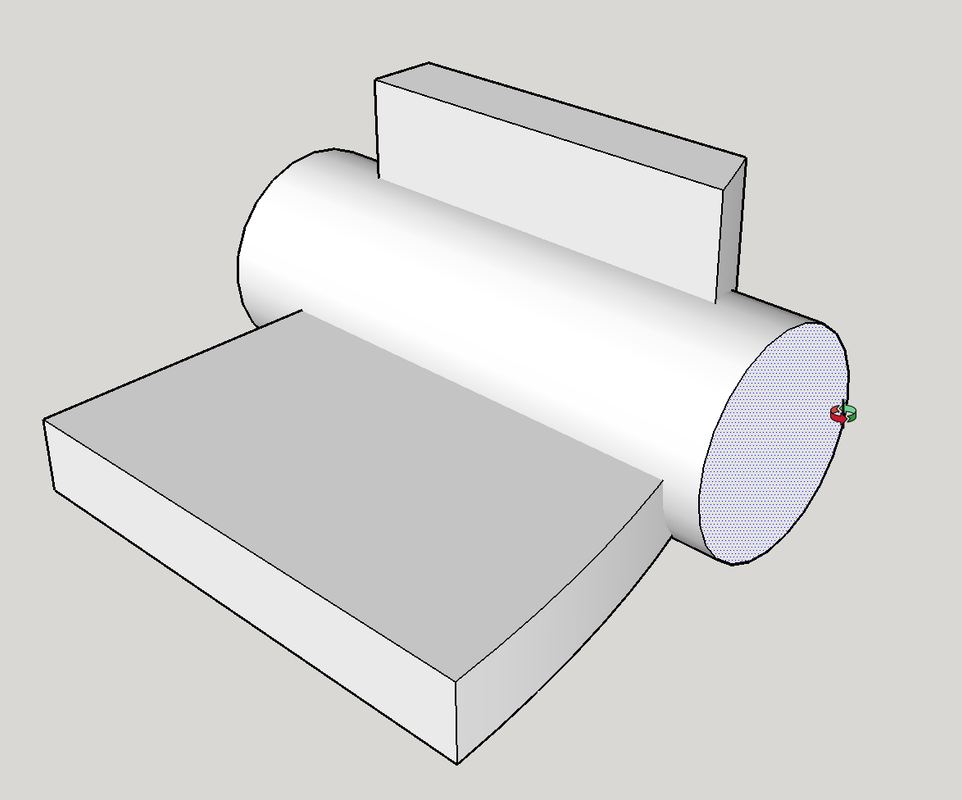

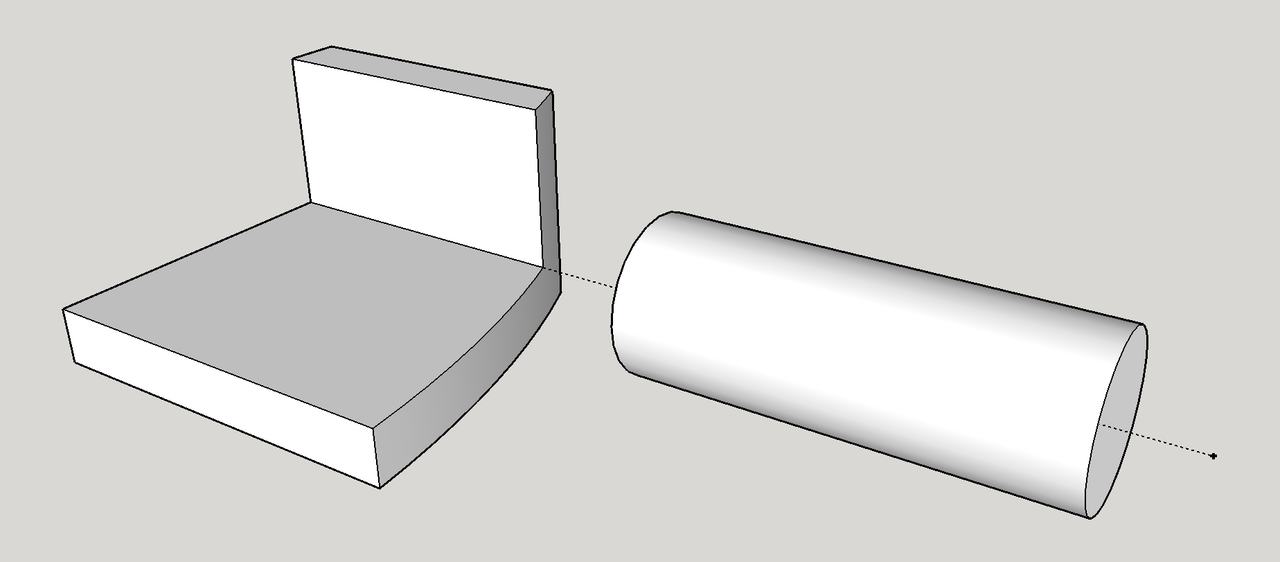

Je souhaiterais procéder à l'intersection de ces pièces. Si la plaque avait des bords droits pas de problème, mais l'un des bords est courbe et là je ne sais pas faire. Merci d'avance pour vos lumières.

Sketchup : intersection pièce courbe avec cylindre Sketch-Up-HGOVKl0-Xmj

Sketchup : intersection pièce courbe avec cylindre Sketch-Up-6-ITEHR2-Gn4

Sketchup : intersection pièce courbe avec cylindre Sketch-Up-c-WCBT2n53e

Le fichier skp peut se trouver ici : https://fromsmash.com/7ec-z2513O-ct
FMJ
FMJ
complétement accro
complétement accro

Messages : 3281
Points : 4065
Date d'inscription : 27/05/2013
Age : 104
Localisation : Sud sud sud Ouest

Revenir en haut Aller en bas

Sketchup : intersection pièce courbe avec cylindre Empty Re: Sketchup : intersection pièce courbe avec cylindre

Message  momoclic Dim 4 Oct 2020 - 13:55

Pour ça il faut sélectionner les surfaces puis clic-droit et choisir le mode d'intersection qui te convient.
Des tracés apparaissent aux intersections. Ensuite sélectionne les surfaces ou objets que tu souhaites voir disparaître.
Je te recommande les 10 premières vidéos de la formation Abedeo sur YouTube elles constituent une excellente initiation.
momoclic
momoclic
complétement accro
complétement accro

Messages : 635
Points : 643
Date d'inscription : 12/10/2016
Age : 72
Localisation : Nantes

Revenir en haut Aller en bas

Sketchup : intersection pièce courbe avec cylindre Empty Re: Sketchup : intersection pièce courbe avec cylindre

Message  momoclic Dim 4 Oct 2020 - 13:55

initiation de base à Sketchup :
https://www.youtube.com/watch?v=nAg0kXVxQ60&list=PLD51DFA7BBD73A71D


Dernière édition par momoclic le Dim 4 Oct 2020 - 16:20, édité 1 fois
momoclic
momoclic
complétement accro
complétement accro

Messages : 635
Points : 643
Date d'inscription : 12/10/2016
Age : 72
Localisation : Nantes

Revenir en haut Aller en bas

Sketchup : intersection pièce courbe avec cylindre Empty Re: Sketchup : intersection pièce courbe avec cylindre

Message  FMJ Dim 4 Oct 2020 - 14:27

Merci mono pour ta réponse et ta suggestion. Mais si tu considères avec plus d'attention ma demande, tu verras qu'elle est un peu plus complexe qu'une simple intersection de surface.
Deux autres illustrations pour t'aider à mieux visualiser le problème.

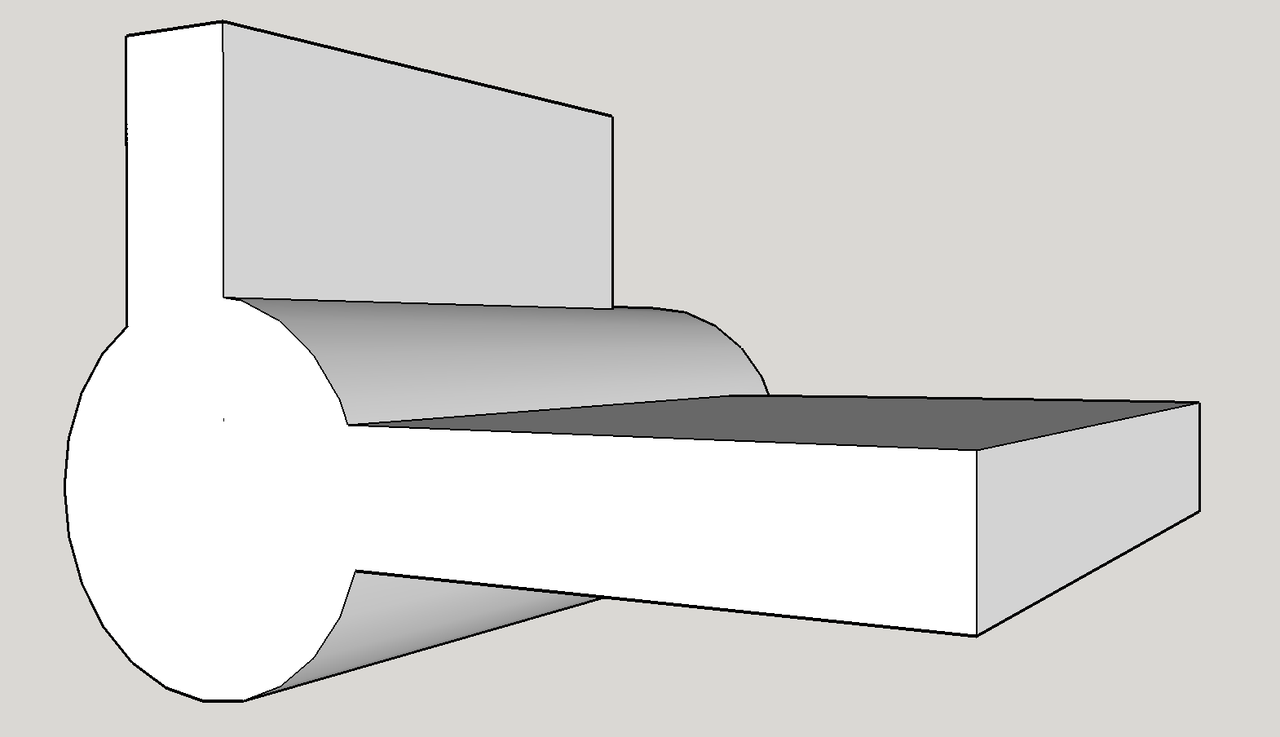

Du côté où les deux chants sont coplanaires, aucun souci.
Sketchup : intersection pièce courbe avec cylindre Sketch-Up-4dg-UCVOo32

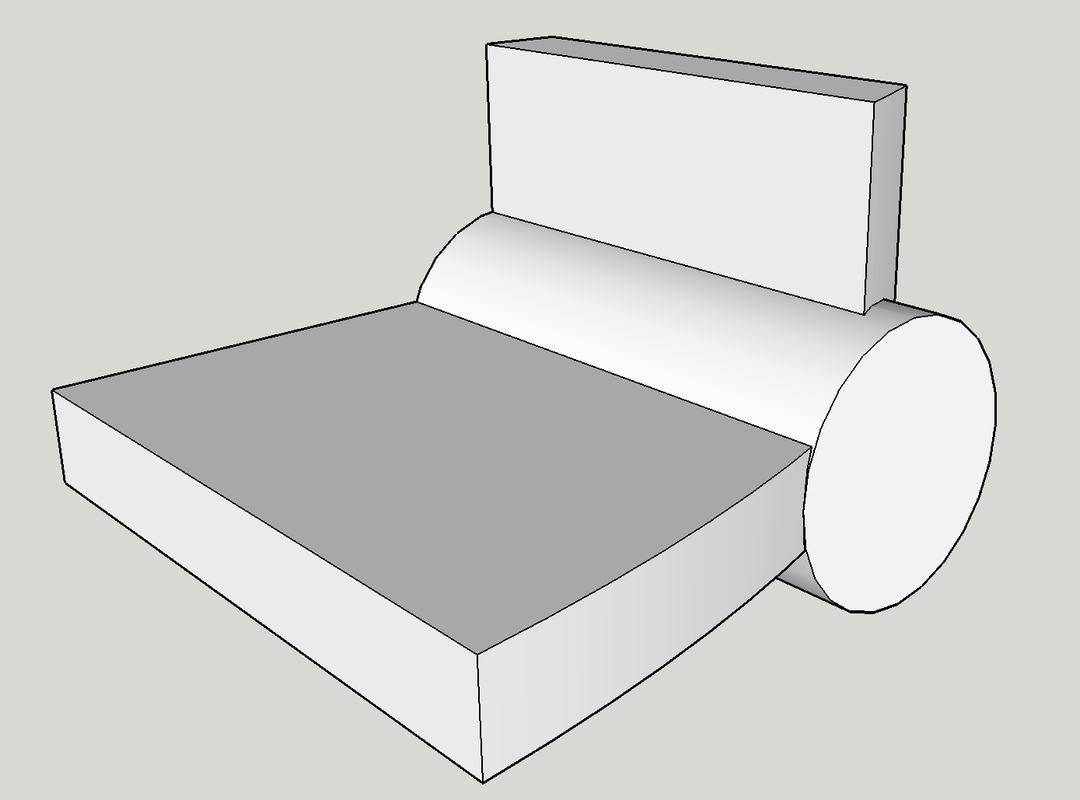

Mais du côté où l'un des chants est courbe, là c'est ne autre paire de manche. Car en fait il ne s'agit pas d'un intersection de suface mais de volume !
Sketchup : intersection pièce courbe avec cylindre Sketch-Up-WZDda6mb9t
FMJ
FMJ
complétement accro
complétement accro

Messages : 3281
Points : 4065
Date d'inscription : 27/05/2013
Age : 104
Localisation : Sud sud sud Ouest

Revenir en haut Aller en bas

Sketchup : intersection pièce courbe avec cylindre Empty Re: Sketchup : intersection pièce courbe avec cylindre

Message  FMJ Dim 4 Oct 2020 - 14:53

Alors au temps pour moi, c'est bien le fait que je ne m'y prenais pas correctement. J'essayais de créer les volume d'intersection après dégroupage des pièces alors qu'il faut le faire avant. Illustration.

Je crée des volumes supplémentaires de tous les côtés où le cylindre va déborder (cette pièce est un groupe). Il faut utiliser le bouton push avec la touche Ctrl. Et je viens ensuite mettre à sa place le cylindre qui déborde des deux côtés.
Sketchup : intersection pièce courbe avec cylindre Sketch-Up-l-A8-Ey-G6x-El

Puis je dégroupe les formes, clique sur "Intersection des surfaces", et supprime progressivement les arêtes inutiles de ces volumes supplémentaires.
Sketchup : intersection pièce courbe avec cylindre Sketch-Up-x-Kb-Zx-ARMnp

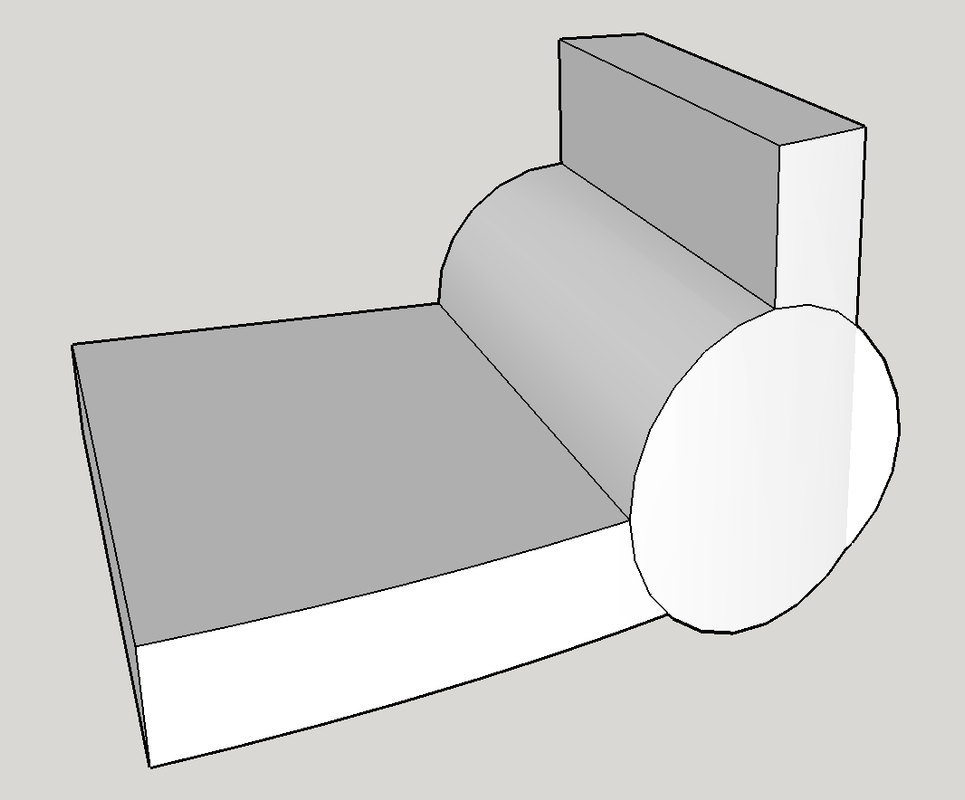

J'affine en supprimant les deux sections de cylindres inutiles, ce qui m'amène à ceci.
Sketchup : intersection pièce courbe avec cylindre Sketch-Up-i-Ng-FV1ax-Ra

Ce qui semble bon, et pourtant ... Il y a comme un souci. Va falloir que je cogite sur cet effet de bord !!!
Sketchup : intersection pièce courbe avec cylindre Sketch-Up-JHf-ADA9-Pt-N
FMJ
FMJ
complétement accro
complétement accro

Messages : 3281
Points : 4065
Date d'inscription : 27/05/2013
Age : 104
Localisation : Sud sud sud Ouest

Revenir en haut Aller en bas

Sketchup : intersection pièce courbe avec cylindre Empty Re: Sketchup : intersection pièce courbe avec cylindre

Message  FMJ Dim 4 Oct 2020 - 15:10

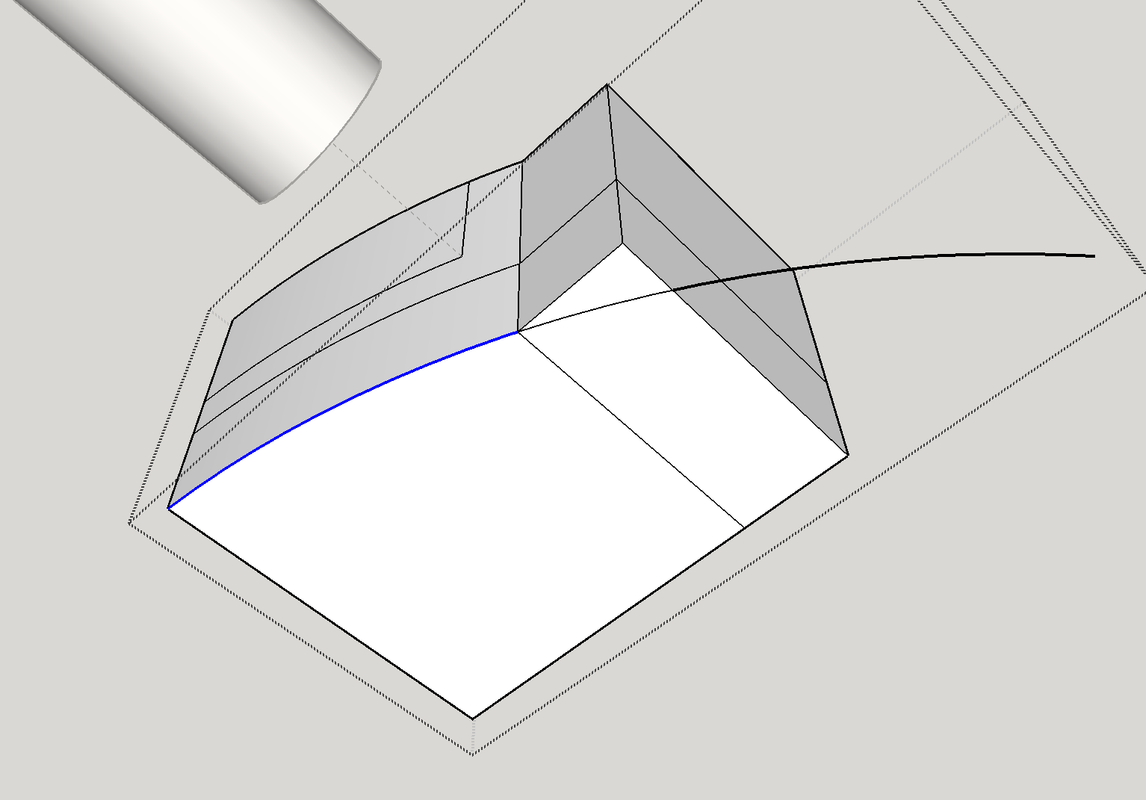

Bon OK c'était pas sorcier. Le problème vient du fait que les volumes supplémentaires créés à l'arrière sont cubiques, alors que l'une des faces devrait être cintrée. Donc je les crée quand même puis je prolonge l'arc de cercle du chant cintré (petite astuce : après avoir choisi l'outil Arc de cercle, passer le au-dessus de l'arc de cercle à prolonger, ce qui va révéler son centre, que l'on devra sélectionner en 1er pour prolonger cet arc).
Sketchup : intersection pièce courbe avec cylindre Sketch-Up-Mg8-Vk-JU8b-I

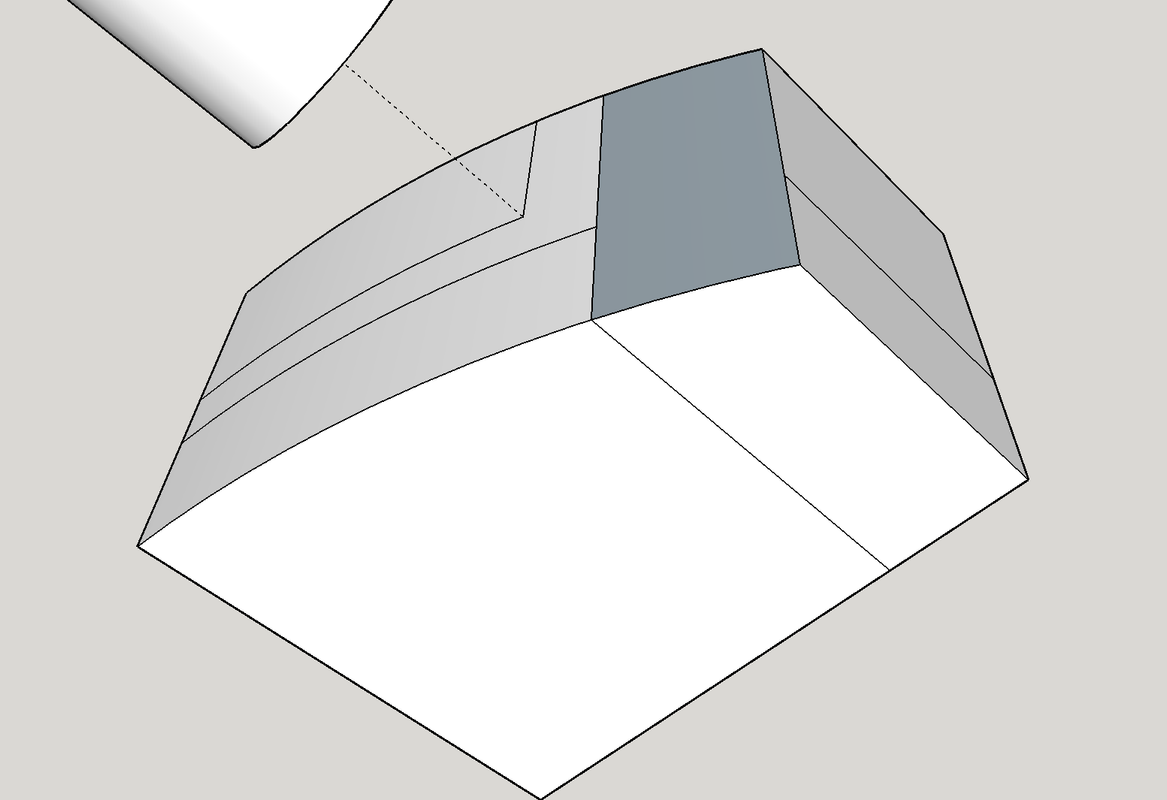

On supprime le volume complémentaire qui ne sert à rien
Sketchup : intersection pièce courbe avec cylindre Sketch-Up-n-Fys-U6salq

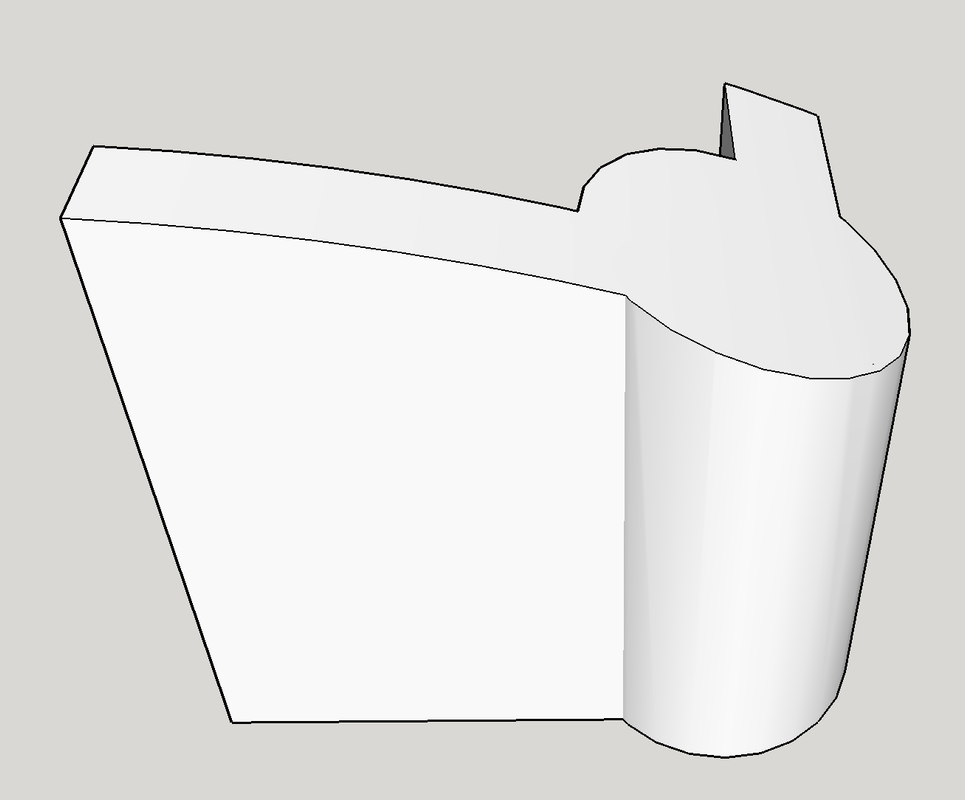

On reprend la procédure expliquée dans le post précédent et voilou ! Fin de la pollution du forum !
Sketchup : intersection pièce courbe avec cylindre Sketch-Up-93-C7u72-Ow-S
FMJ
FMJ
complétement accro
complétement accro

Messages : 3281
Points : 4065
Date d'inscription : 27/05/2013
Age : 104
Localisation : Sud sud sud Ouest

Revenir en haut Aller en bas

Sketchup : intersection pièce courbe avec cylindre Empty Re: Sketchup : intersection pièce courbe avec cylindre

Message  momoclic Dim 4 Oct 2020 - 16:28

J'avais répondu un peu rapidement de mon téléphone, j'ai corrigé mon second message et y est mis un lien vers les tutoriels recommandés.
Attention le premier tuto existe en deux version Mac et PC, à toi de choisir.
Quand j'ai débuté j'ai utilisé ces tutu, il y a pratiquement toute les bases.
Il m'arrive d'y revenir de temps à autre quand je ne me souviens plus parfaitement.
On trouve aussi d'autre tuto sur le même sujet par exemple comment établir des plans à imprimer : https://fr.tuto.com/compte/achats/video/126421/player/
