Modélisation 3d
4 participants
métabricoleur :: DAO,CAO :: SolidWorks
Page 1 sur 1
Re: Modélisation 3d
Salut,
Je n'en ai jamais fait avec SW, mais je pense que c'est une esquisse 3D pour créer une trajectoire suivi d'une "extrusion par chemin" ; il y a un exemple sur la doc de SW (un tuto) qui consiste à dessiner une grille de four.
extrusion par chemin = un profil suit une trajectoire.
... et bien sur, vu que c'est symétrique, tu ne fais qu'un coté et tu fais un miroir pour être sur d'avoir une symétrie parfaite.
++
David
Je n'en ai jamais fait avec SW, mais je pense que c'est une esquisse 3D pour créer une trajectoire suivi d'une "extrusion par chemin" ; il y a un exemple sur la doc de SW (un tuto) qui consiste à dessiner une grille de four.
extrusion par chemin = un profil suit une trajectoire.
... et bien sur, vu que c'est symétrique, tu ne fais qu'un coté et tu fais un miroir pour être sur d'avoir une symétrie parfaite.
++
David
_________________
Traduction Française de CamBam et de sa documentation.
Re: Modélisation 3d
Merci pour ta réponse.

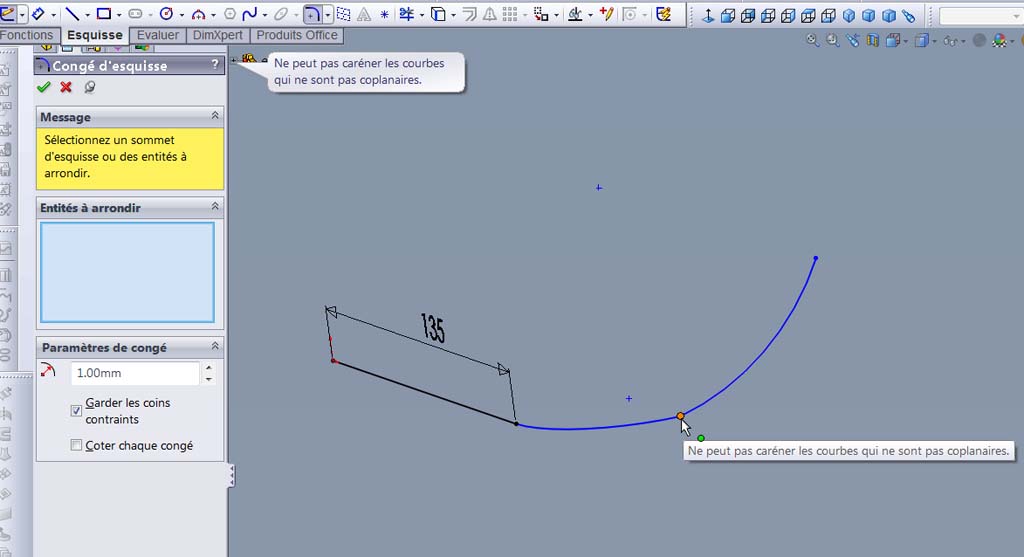

Le problème est que je me retrouve avec l'impossibilité de faire le congé entre l'arc frontal et l'arc latéral.
Message : "carenage courbe non planaire"
Le problème est que je me retrouve avec l'impossibilité de faire le congé entre l'arc frontal et l'arc latéral.
Message : "carenage courbe non planaire"
Re: Modélisation 3d
Tu dessines sur quelle version de SW ? (pour savoir si je peux ouvrir ton fichier)
Je ne me souviens pas avoir jamais utilisé ce type de modélisation de "tubes" sous SW, je l'ai souvent fait avec 3DSmax mais ce n'est pas vraiment les mêmes techniques de modélisation et je ne sais pas si ça marche sous SW. Sur 3DSmax, on fait la totalité des trajectoires en premier avec leurs jonctions dans le cas de pièces multiples (donc la trajectoire de ta pièce frontale en C doit se connecter à la trajectoire des tubes du haut et du bas) , puis c'est tout l'ensemble auquel on peut appliquer un profil et le soft se charge de faire les raccords entre les pièces.
Diomedea pourra peut être t'en dire plus, il me semble qu'il à utilisé ce type de modélisation.
++
David
Edit: je ne sais pas trop ou est le problème, je viens d'essayer avec un objet fait en esquisse 3D et un en esquisse 2D (le bout d'arc vertical) et je peux raccorder par un congé .. je ne sais pas trop ce que signifie l'erreur que tu as
Je ne me souviens pas avoir jamais utilisé ce type de modélisation de "tubes" sous SW, je l'ai souvent fait avec 3DSmax mais ce n'est pas vraiment les mêmes techniques de modélisation et je ne sais pas si ça marche sous SW. Sur 3DSmax, on fait la totalité des trajectoires en premier avec leurs jonctions dans le cas de pièces multiples (donc la trajectoire de ta pièce frontale en C doit se connecter à la trajectoire des tubes du haut et du bas) , puis c'est tout l'ensemble auquel on peut appliquer un profil et le soft se charge de faire les raccords entre les pièces.
Diomedea pourra peut être t'en dire plus, il me semble qu'il à utilisé ce type de modélisation.
++
David
Edit: je ne sais pas trop ou est le problème, je viens d'essayer avec un objet fait en esquisse 3D et un en esquisse 2D (le bout d'arc vertical) et je peux raccorder par un congé .. je ne sais pas trop ce que signifie l'erreur que tu as
Dernière édition par dh42 le Jeu 16 Nov 2023 - 22:44, édité 1 fois
_________________
Traduction Française de CamBam et de sa documentation.
Re: Modélisation 3d
Mes cours de SW remontent à très loin, mais c'est le même principe sur pas mal de logiciel : je pense que je ferais un balayage de ta section le long d'une esquisse 3D
Tu cliques sur l'outil "esquisse3D", tu dessine ta barre horizontale dans le plan XZ (celle qu'on va mettre sur l'axe X), puis ta première cassure (toujours dans le plan vertical XZ), ensuite tu change de plan YZ ou XY pour faire repartir sur l'axe Y ton trait.
Une fois les traits dessinés, tu utilise les outils de rayon de jonction, tu définis tes côtes, puis il suffit de créer ta section en bout d'esquisse 3D pour faire un balayage. Pas besoin de faire tout le cadre : il suffira d'appliquer une symétrie ensuite.
Tu cliques sur l'outil "esquisse3D", tu dessine ta barre horizontale dans le plan XZ (celle qu'on va mettre sur l'axe X), puis ta première cassure (toujours dans le plan vertical XZ), ensuite tu change de plan YZ ou XY pour faire repartir sur l'axe Y ton trait.
Une fois les traits dessinés, tu utilise les outils de rayon de jonction, tu définis tes côtes, puis il suffit de créer ta section en bout d'esquisse 3D pour faire un balayage. Pas besoin de faire tout le cadre : il suffira d'appliquer une symétrie ensuite.
Re: Modélisation 3d
si je comprends bien, ce n'est pas le dessin des barres qui pose problème mais le congé entre 2 barres, je suppose que c'est à l'endroit de la soudure sur la 1iere photo.
Sans le fichier, difficile de dire ce qui le défrise ! mais parfois SW peut être très têtu, quand y veux pas y veux pas !
Et ça, apparemment ça ne marche pas avec SW ..
++
David
Sans le fichier, difficile de dire ce qui le défrise ! mais parfois SW peut être très têtu, quand y veux pas y veux pas !
dh42 a écrit:je ne sais pas si ça marche sous SW. Sur 3DSmax, on fait la totalité des trajectoires en premier avec leurs jonctions dans le cas de pièces multiples (donc la trajectoire de ta pièce frontale en C doit se connecter à la trajectoire des tubes du haut et du bas) , puis c'est tout l'ensemble auquel on peut appliquer un profil et le soft se charge de faire les raccords entre les pièces.
Et ça, apparemment ça ne marche pas avec SW ..
++
David
_________________
Traduction Française de CamBam et de sa documentation.
Re: Modélisation 3d

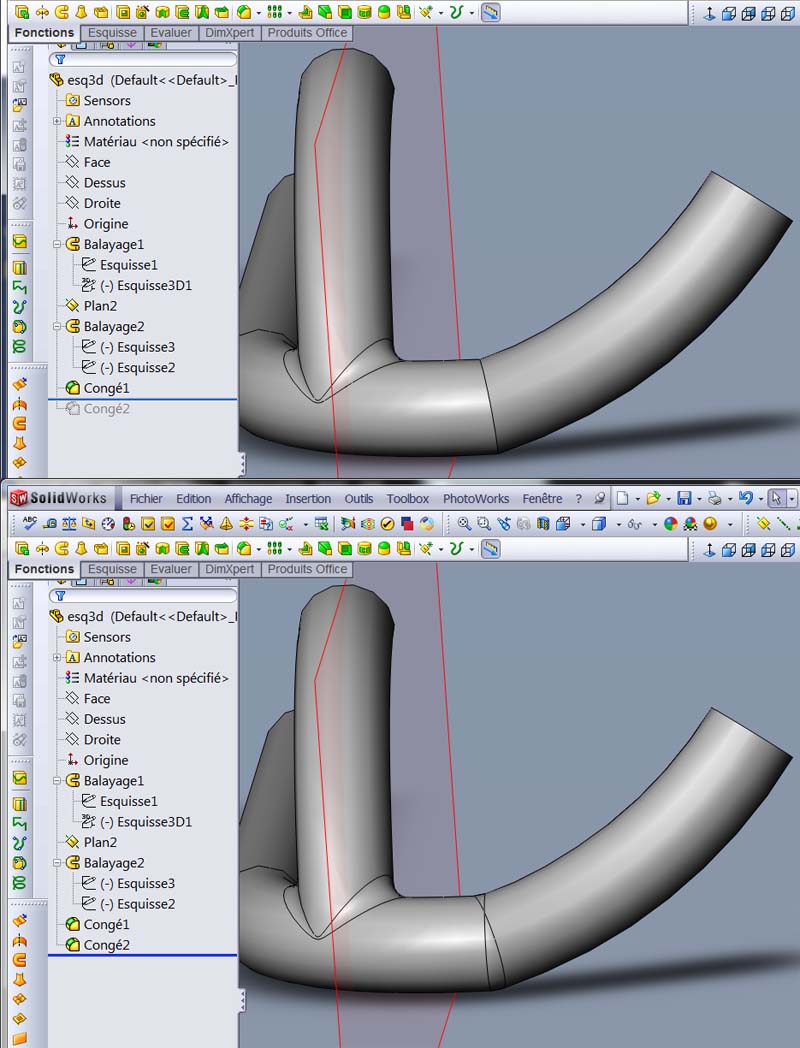

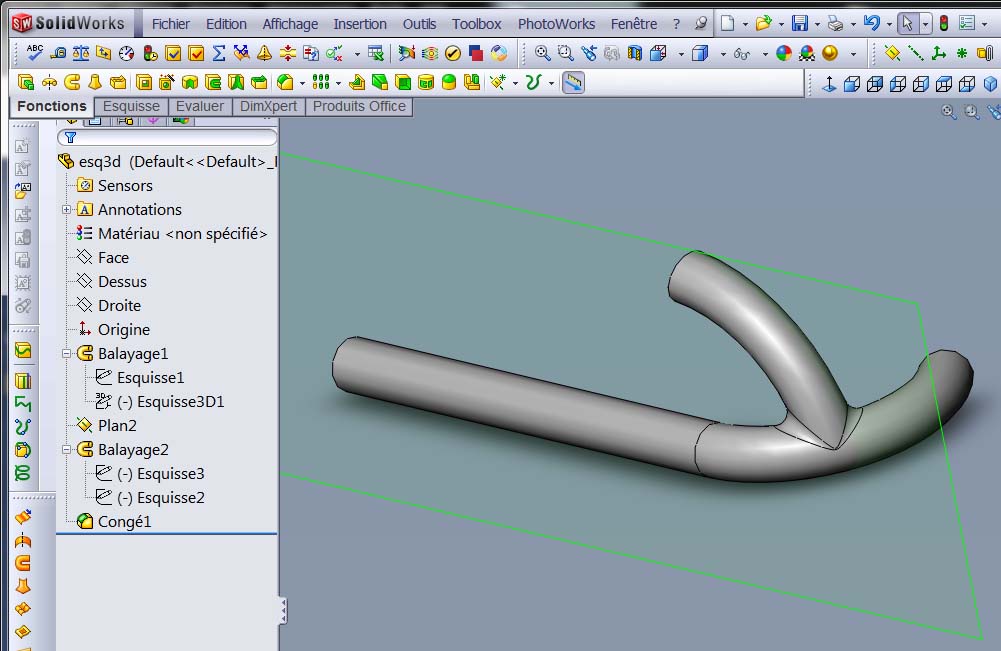

Ok, j'ai compris, ce n'est pas un congé sur l'objet final mais une tentative de faire un congé entre 2 trajectoires qui ne sont pas sur le même plan (congé d'esquisse), ici entre le plan de dessus (ligne + arc) et le plan de coté (le dernier arc)
Il faut faire le congé après, sur la forme extrudée en sélectionnant l'arrête entre les 2 tubes.
++
David
Il faut faire le congé après, sur la forme extrudée en sélectionnant l'arrête entre les 2 tubes.
++
David
_________________
Traduction Française de CamBam et de sa documentation.
Re: Modélisation 3d
.. re ..
et tu peux aussi te passer de congés et utiliser une spline 3D pour la trajectoire de ta barre du bas.
++
David
et tu peux aussi te passer de congés et utiliser une spline 3D pour la trajectoire de ta barre du bas.
++
David
- Fichiers joints
_________________
Traduction Française de CamBam et de sa documentation.
Re: Modélisation 3d
Alors,
Si c'est pour la fabriquer par la suite, je déconseille les Spline, n'utilise que des formes theoriques "mesurable" des arcs de cercles et des lignes en gros.
Passe par des esquisses 3D et les profils de constructions soudés. les arrondis (les soudures de ce que je comprends) ne sont pas utiles !
Cette façon de travailler te permet de faire un plan et faire tes débits facilement.
Je comprends pas pourquoi tu ne veux pas payer 8500$CAD pour une galerie
ça m'a motivé cette histoire, je me lance dans le plan pour remplacer celle qui est bien pourrie sur ma bagnole
Si c'est pour la fabriquer par la suite, je déconseille les Spline, n'utilise que des formes theoriques "mesurable" des arcs de cercles et des lignes en gros.
Passe par des esquisses 3D et les profils de constructions soudés. les arrondis (les soudures de ce que je comprends) ne sont pas utiles !
Cette façon de travailler te permet de faire un plan et faire tes débits facilement.
Je comprends pas pourquoi tu ne veux pas payer 8500$CAD pour une galerie
ça m'a motivé cette histoire, je me lance dans le plan pour remplacer celle qui est bien pourrie sur ma bagnole
lowic- je prends du galon
- Messages : 93
Points : 126
Date d'inscription : 03/11/2020
Age : 29
Localisation : 21
Re: Modélisation 3d
Évidemment que c'est pour la fabriquer, il en faut 2.
8500$ hors transport !
On a un proto n°1 réalisé à la maingorie manuelle, mais on veut voir si en passant par une société, on ne gagnerai pas du temps, et de la qualité de cintrage.
Sauf qu'il faut faire un plan coté effectivement et ça coince.
8500$ hors transport !
On a un proto n°1 réalisé à la maingorie manuelle, mais on veut voir si en passant par une société, on ne gagnerai pas du temps, et de la qualité de cintrage.
Sauf qu'il faut faire un plan coté effectivement et ça coince.
Re: Modélisation 3d
Bon manipuler des splines, c'est comme attraper une anguille vivante avec des baguettes
Re: Modélisation 3d
LOL, oui, ça demande un certain coup de main, l'important est de travailler en vue 2D séparément pour la former dans un plan sans semer la pagaille dans un autre !
Il ne faut pas mettre trop de points de contrôle sinon c'est ingérable ! commence avec une spline simple, et si besoin insères des points de contrôle supplémentaires si tu ne peux pas courber ou tu veux.
tapes "editer spline" dans la doc pour en savoir plus ....
l'utilisation des poignées de spline.
https://help.solidworks.com/2021/french/SolidWorks/sldworks/t_Editing_Splines.htm?id=34039775ce344df5a2a09c4ece8e2c7e#Pg0
Il peut être plus facile d'utiliser le polygone de contrôle. (attention, par défaut il est désactivé dans les options)
https://help.solidworks.com/2021/french/SolidWorks/sldworks/t_Using_Control_Polygons.htm?id=c25d17528ad74e259b2417bf0fed9de9#Pg0
++
David
Il ne faut pas mettre trop de points de contrôle sinon c'est ingérable ! commence avec une spline simple, et si besoin insères des points de contrôle supplémentaires si tu ne peux pas courber ou tu veux.
tapes "editer spline" dans la doc pour en savoir plus ....
l'utilisation des poignées de spline.
https://help.solidworks.com/2021/french/SolidWorks/sldworks/t_Editing_Splines.htm?id=34039775ce344df5a2a09c4ece8e2c7e#Pg0
Il peut être plus facile d'utiliser le polygone de contrôle. (attention, par défaut il est désactivé dans les options)
https://help.solidworks.com/2021/french/SolidWorks/sldworks/t_Using_Control_Polygons.htm?id=c25d17528ad74e259b2417bf0fed9de9#Pg0
++
David
_________________
Traduction Française de CamBam et de sa documentation.
Re: Modélisation 3d
bon, faut avouer que si t'es "débutant" sur SW c'est pas évident ! j'ai bien galéré en esquisses 3D, elle etait tout le temps en sur-contrainte quand je faisais la partie inférieur. il a du mal avec les arc de cercles et les tangences dans l'espace ...
j'en suis à la : (j'utilise SW2021, je ne sais pas quelle version tu utilise mais je pourrais t'envoyer le fichier si tu veux)
j'en suis à la : (j'utilise SW2021, je ne sais pas quelle version tu utilise mais je pourrais t'envoyer le fichier si tu veux)
lowic- je prends du galon
- Messages : 93
Points : 126
Date d'inscription : 03/11/2020
Age : 29
Localisation : 21
Re: Modélisation 3d
tu ne pourras pas le modifier le step par contre...
je l'ai tracée pour un break franco-roumain donc pas aux dimensions d'un sprinter
je l'ai tracée pour un break franco-roumain donc pas aux dimensions d'un sprinter
lowic- je prends du galon
- Messages : 93
Points : 126
Date d'inscription : 03/11/2020
Age : 29
Localisation : 21
