Tour Schaublin, la Rolls des petits tours !

Page 1 sur 11 1, 2, 3 ... 9, 10, 11  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Tour Schaublin, la Rolls des petits tours !

Message  pili le Jeu 24 Nov 2011 - 18:50

Bonsoir à tous

Comme promis, voilà la présentation du tour Schaublin 102 version sur établi, j'en suis tellement content que je me rends compte qu'il me sera impossible d'être de bonne foi, je m'en excuse d'avance !

hauteur de pointe 102mm
distance entre pointes  de 330 à 500mm
diamètre au dessus du banc 200mm
vitesse de 45  à 3200 tmn
chariot course du coulisseau porte outil 90mm
course du coulisseau transversal 100mm à 150mm
contre poupée cône morse 2


tour 102 avec chariot et contre poupée



groupe moteur et transmission



pinces et divers mandrins



plateau, limes circulaires et mandrins divers



porte outils et divers burins



plateau monté permet de positionner toutes sorte de pièces



porte burin à main permet d'angler ou d'arrondir



permet de faire  toutes sortes de limages et d'arrondis



je me sers de ce disque à polir pour tous mes ciseaux ou lames de rabots

pour la suite, je vous propose de fabriquer une petite pièce comme la photo le montre




Amitié   Pierre

restauration des photos le 11/3/2015. meles
avatar
pili
Modérateur
Modérateur

Messages : 3212
Points : 7417
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Re: Tour Schaublin, la Rolls des petits tours !

Message  quentin91800 le Jeu 24 Nov 2011 - 19:11

Salut Pierre,

Beau reportage en perspective, quand tu aura finis je posterai quelques photos du miens !   !!!!
avatar
quentin91800
complétement accro
complétement accro

Messages : 1265
Points : 3231
Date d'inscription : 02/01/2011
Age : 23
Localisation : Nantes

Revenir en haut Aller en bas

Re: Tour Schaublin, la Rolls des petits tours !

Message  diomedea le Jeu 24 Nov 2011 - 19:19

Bonsoir Pierre,
Beau tour, belle présentation!
Pour comparaison, je vais faire la même chose avec le mien.
Curieux, les tours Schaublin ont une longueur entre pointe variable?!
Cdlt
JP
avatar
diomedea
complétement accro
complétement accro

Messages : 9715
Points : 20363
Date d'inscription : 14/01/2009
Age : 57
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Re: Tour Schaublin, la Rolls des petits tours !

Message  pili le Jeu 24 Nov 2011 - 20:01


Bonsoir JP

Oui, les poupées ont des longueures différentes, les poupées à engrenages sont plus longues, la mienne en est une !

Amitié Pierre
avatar
pili
Modérateur
Modérateur

Messages : 3212
Points : 7417
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

fabrication d'un écrou spécial

Message  pili le Jeu 24 Nov 2011 - 20:56

Bonsoir à tous

J' ai perdu ce petit écrou, je vais en profiter pour servir d'exemple et vous montrer comment je me sers de mon tour.



j'ai préparé les outils pour la réalisation



pris la pince qui correspond au diamètre de l'écrou



mise en place du bout d'acier



mise au diamétre et facer la piéce




centrage et perçage



perçage et anglage



taraudage en me servant du mandrin de la contre poupée



ensuite tronçonnage de la pièce

il est maintenant nécessaire de réalisé un petit gabarit pour les deux petits dégagements, la suite demain !

Amitié     Pierre

Restauration des photos le 11/3/2015
avatar
pili
Modérateur
Modérateur

Messages : 3212
Points : 7417
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

tour schaublin la rolls

Message  Invité le Jeu 24 Nov 2011 - 20:59

Bonsoir
moi c'est la course du transversal (100 à 150 mm) que je ne comprend pas
changer la courroie (en cuir ?) coté poupée fixe à l'air trés pratique !
tu peut fileter avec?

à+ Lulu
avatar
Invité
Invité


Revenir en haut Aller en bas

Re: Tour Schaublin, la Rolls des petits tours !

Message  quentin91800 le Jeu 24 Nov 2011 - 21:15

Lulu 21 a écrit:Bonsoir
moi c'est la course du transversal (100 à 150 mm) que je ne comprend pas
changer la courroie (en cuir ?) coté poupée fixe à l'air trés pratique !
tu peut fileter avec?

à+ Lulu

Il n'y a pas de "trainard" sur ce tour. Donc on a seulement les courses du chariot.

La courroie une fois détendu va très vite à changer !

On peux fileter mais il faut l’accessoire des avances pour le faire
avatar
quentin91800
complétement accro
complétement accro

Messages : 1265
Points : 3231
Date d'inscription : 02/01/2011
Age : 23
Localisation : Nantes

Revenir en haut Aller en bas

Re: Tour Schaublin, la Rolls des petits tours !

Message  pili le Jeu 24 Nov 2011 - 22:06


Bonsoir Lulu

C'est tout simple, il existe deux éléments de 100 et de 150mm, le tour schaublin est plein d'élément tres varier qui permettent beaucoups de solutions.

Amitié Pierre
avatar
pili
Modérateur
Modérateur

Messages : 3212
Points : 7417
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

tour schaublin la rolls

Message  Invité le Jeu 24 Nov 2011 - 22:23

je comprends mieux
pour le filetage j'ai vue des trucs avec un genre de cardan et méme pour l'avance auto il me semble
tu peux en dire plus?
avatar
Invité
Invité


Revenir en haut Aller en bas

Re: Tour Schaublin, la Rolls des petits tours !

Message  pili le Jeu 24 Nov 2011 - 23:59

Lulu,

Il y a deux systèmes de filetages, un à cardan l'autre à patronne, on peut ajouter encore le système à peigne rétractable
ses post seront traiter un peu plus tard, d'abord les types de chariots.

Amitié Pierre
avatar
pili
Modérateur
Modérateur

Messages : 3212
Points : 7417
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Re: Tour Schaublin, la Rolls des petits tours !

Message  la bricole le Ven 25 Nov 2011 - 8:40

Salut Lulu, Bonjour à tous

lulu, pour le filetage, tu tourne le mandrin et tu avance l'axe de poupée au fur et à mesure à la manivelle ?


Pierre
avatar
la bricole
complétement accro
complétement accro

Messages : 632
Points : 1646
Date d'inscription : 07/10/2009
Age : 60
Localisation : CHERBOURG

Revenir en haut Aller en bas

Re: Tour Schaublin, la Rolls des petits tours !

Message  quentin91800 le Ven 25 Nov 2011 - 13:41

Salut Lulu,

voilà quelques réponses à tes questions



Je n'ai pas vraiment de photos explicites pour celui patronnes pourtant c'est le plus intéressant....
avatar
quentin91800
complétement accro
complétement accro

Messages : 1265
Points : 3231
Date d'inscription : 02/01/2011
Age : 23
Localisation : Nantes

Revenir en haut Aller en bas

suite

Message  pili le Ven 25 Nov 2011 - 18:24

Bonsoir à tous

Je reprend ma démonstration de ma petite pièce.

Maintenant, je suis obligé de faire un petit montage pour tourner les deux dégagements , avec un reste d'acier je perce un trou à 8,10 et je fixe ma petite pièce et s'est parti pour les photos



mon future montage



pointage du centre de perçage,



je  prépare ma contre poupée avec la table de perçage



la mèche à centrer montée sur la poupée de tour



ensuite centrage, bien sur normalement je tiens la pièce à la main, photo oblige



et perçage



pose du montage dans le mandrin du tour, la pièce étant serré par un boulon de m8,avec un burin extérieur j'ai tourné l'arrondi extérieur



ici j'ai tourné l'arrondi intérieur






et voilà ma pièce qui est exactement la même que l'autre et qui remplit bien son rôle

, j'ai me suis servis de mon tour comme une perceuse sans problème et ceci simplement et surtout rapidement

à suivre        Amitié     Pierre

Restauration des photos le 11/3/2015
avatar
pili
Modérateur
Modérateur

Messages : 3212
Points : 7417
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Re: Tour Schaublin, la Rolls des petits tours !

Message  diomedea le Ven 25 Nov 2011 - 18:31

Bonsoir Pierre,
Petit reportage sympa!
Les bancs des Schaublin ne sont pas à glissières prismatiques, quel en est le principe?
avatar
diomedea
complétement accro
complétement accro

Messages : 9715
Points : 20363
Date d'inscription : 14/01/2009
Age : 57
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Re: Tour Schaublin, la Rolls des petits tours !

Message  pili le Ven 25 Nov 2011 - 19:10

Bonsoir JP

Voilà le profil du banc, ce profil est très simple et permet beaucoup de montages différends.

A+     Pierre





Restauration des photos le 11/3/2015
avatar
pili
Modérateur
Modérateur

Messages : 3212
Points : 7417
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

suite

Message  pili le Sam 26 Nov 2011 - 16:53

Bonsoir à tous

Je continue à vous exposer les possibilité du tour 102 avec son appareil à fraiser, ont peut sans autre fraiser avec une précision de 2 à 3 centièmes sans problème et ceci sois avec la poupée du tour ou avec un quil qui s'adapte sur l'appareil à fraiser,mais avec cette version la courroie extérieure est nécessaire, photo.



fraisage d'un plat de120x80mm



autre vue



autre vue





Ayant enlevé le système de l'étau, il est prêt de recevoir l'autre version, cet fois avec un quil de fraisage



le deuxièmes système de fraisage, on ce sert de la poupée pour tenir les pièces à fraiser, remarque la courroie extérieur n'est pas monté




maintenant, on passe au système de meulage qui necessite un appareil à meuler et la courroie extérieure



une vue complète du montage



version d'affûtage, une fraise à lamer à 4 dents



autre version en n'utilisant que le chariot et l'appareil à meuler, le meulage entre-pointe avec un petit appareil à meuler



autre vue, petite précision, je n'ai fait que des montages fictif pour les photos

Pour Lulu, petit complément sur les courses des chariots



voilà les deux chariots, ont voit la différence !

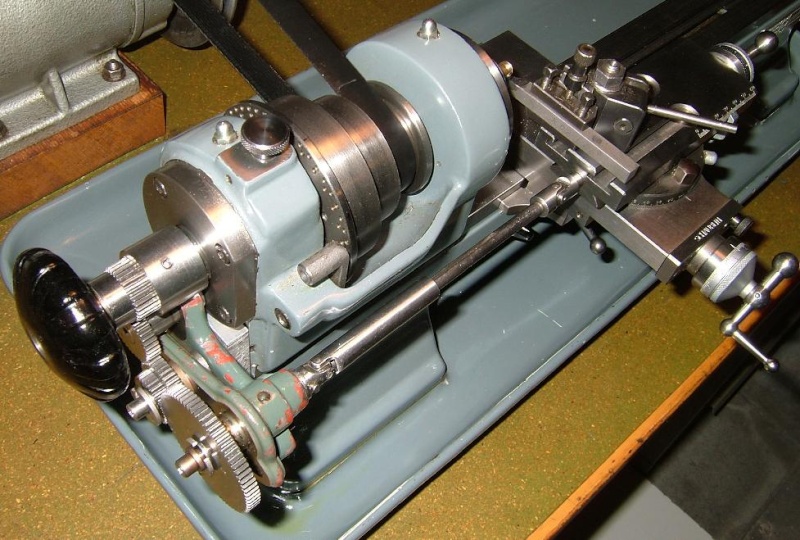

pour compléter la doc des appareils à fileté, je vous ai fait des photos du catalogue schaublin, mon appareil n'étant pas monter sur mon tour






un éclater du système

A suivre     Amitié      Pierre
Restauration des photos le 11/3/2015
avatar
pili
Modérateur
Modérateur

Messages : 3212
Points : 7417
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Suite

Message  pili le Sam 26 Nov 2011 - 17:52

suite,


Voilà encore une autre version de meuler, cette fois, avec des leviers, système plus rapide et plus maniable






cet appareil est vraiment agréable à utiliser pour les cônes, facile à régler




à chaque fois que l'on se sert de l'appareil à meuler, il est conseillé de retailler la meule, et ce petit support est l'idéal pour tenir le diamant



on se sert du même support pour le réglage des dents d'une fraise lorsque l'on fait l'affûtage



la fonction de diviseur de la poupée est très bien faite, on voit ici toutes les possibilités



on voit les nombres sur le pourtour de la poulie, 12  48  60  100



les deux arrêts, en haut l'arrêt de la poupée, en bas l'arrêt de division

Ici se termine, pour le moment (il y a encore de nombreuses autres possibilités), ma démonstration du tour 102, j'attends vos commentaires avec impatience !
Il y a une vidéo sur You tube, montrant le tournage et la mise en train d'un tour Schaublin 102 !

Amitié   Pierre
Restauration des photos le 11/3/2015
avatar
pili
Modérateur
Modérateur

Messages : 3212
Points : 7417
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Re: Tour Schaublin, la Rolls des petits tours !

Message  den's le Sam 26 Nov 2011 - 19:36

bonsoir,

mon commentaire:

ouh là là, je suis scotché!!
pour être franc, sur le premier coup d'oeil, je trouve qu'il ne paye pas de mine, je me suis dit "mouais, un vieux machin"..., et puis j'ai bien suivi tes explications, et je trouve çà magnifique!
quelles possibilités ..!!
bon, on voit que tu l'as bien entretenu, mais çà respire le "bien conçu" et "bien fabriqué"..

"la rolls des tours d'établi"....ok, je suis daccord..!!

me reste deux questions:
c'est de quel pays, cette bestiole?
et quelle année de fabrication?

den's
avatar
den's
complétement accro
complétement accro

Messages : 667
Points : 1176
Date d'inscription : 01/05/2011

Revenir en haut Aller en bas

tour Schaublin la rolls du tour

Message  Invité le Sam 26 Nov 2011 - 20:00

Bonsoir
je comprends enfin pourquoi c'est tant recherché et que sa coute une fortune
un ensemble complet permet une infinité et en peu de place
sur ce coup là ta tiré le gros lot, petit veinard

la bricole
pour le filetage j'avais sous entendu filetage extérieur,pour un taraudage (filetage intérieur )tourner le mandrin à la main ok je sais faire,mais pour l'extérieur, meme avec un peigne ou patronne je ne vois pas et je ne sais pas faire,j'aimerais bien apprendre

à+ Lulu
avatar
Invité
Invité


Revenir en haut Aller en bas

Re: Tour Schaublin, la Rolls des petits tours !

Message  la bricole le Sam 26 Nov 2011 - 20:47

Bonsoir lulu, bonsoir à toutes et à tous

désolé lulu je voulais parler du taraudage que montre sur ta , taraud en mandrin sur contre pointe:

comment procedes tu ?

merci d'avance

Pierre
avatar
la bricole
complétement accro
complétement accro

Messages : 632
Points : 1646
Date d'inscription : 07/10/2009
Age : 60
Localisation : CHERBOURG

Revenir en haut Aller en bas

Re: Tour Schaublin, la Rolls des petits tours !

Message  quentin91800 le Sam 26 Nov 2011 - 20:58

C'est Suisse !

Pour en avoir un il faut être à l'affût ça pars très vite !
avatar
quentin91800
complétement accro
complétement accro

Messages : 1265
Points : 3231
Date d'inscription : 02/01/2011
Age : 23
Localisation : Nantes

Revenir en haut Aller en bas

tour Schaublin la rolls des petits tours

Message  Invité le Sam 26 Nov 2011 - 21:23

sur le méme principe que pili mais d'une autre façon



la contre pointe tournante pour guider,une clef plate lorsque le tourne à gauche ne passe pas
de cette façon j'ai le ressenti dans les mains du taraud (le durcissement du à un copeau qui coince et quand tu fait un quard de tour de plus le taraud casse et oui ça arrive aussi au semi-pro)
avatar
Invité
Invité


Revenir en haut Aller en bas

suite

Message  pili le Sam 26 Nov 2011 - 22:59

Bonsoir à tous

Ce tour est construit dans le Jura suisse, à env. 15 km d'où j'ai vécu 50 ans. Sa fabrication n'a pas d'équivalent, c'est de la haute mécanique comme j'aime !
Il est le compagnon naturel du mécanicien suisse, mais je crois savoir qu'il est très connu en Savoie. Le mien doit être des années 50, mais le principe doit être de
1920 - 1930. Il a été très perfectionné par la suite. A l'heure actuelle, la base est toujours la même mais a été améliorée avec des moteurs et transmissions beaucoup plus simples et des systèmes de mesure vraiment intéressants.
J'ai acheté le mien d'occasion, mais j'avais le minimum, et c'est au fur et à mesure que j'ai acheté les modules (toujours avec des prix très acceptables), il faut savoir attendre ! Exemple, mon petit étau qui est dans ce fil ne m'a coûté que 30 Euros au lieu des 1200 que coûte l'original !
Je n'ai pas encore montré toutes les possibilités de ce tour, mais cela viendra petit à petit, car j'aimerais surtout montrer avec des exemples concrets, la capacité de
cette petite machine !

A+ Pierre
avatar
pili
Modérateur
Modérateur

Messages : 3212
Points : 7417
Date d'inscription : 21/02/2011
Age : 75
Localisation : suisse st aubin ne

Revenir en haut Aller en bas

Re: Tour Schaublin, la Rolls des petits tours !

Message  dh42 le Dim 27 Nov 2011 - 0:04

Bonsoir Pierre,

Merci de nous détailler ce petit bijou ... on peut dire que ceux qui l'on créé on pensé fort !

++
David

_________________

Traduction Française de CamBam et de sa documentation.
avatar
dh42
Admin
Admin

Messages : 14097
Points : 26833
Date d'inscription : 21/06/2009
Age : 53
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Re: Tour Schaublin, la Rolls des petits tours !

Message  den's le Dim 27 Nov 2011 - 10:21

bonjour à tous,
merci pour les réponses (collectives!) à mes questions.

j'ai trouvé trés interressant le montage à l'équerre pour fraiser, çà ouvre des possibilités énormes..!!
du coup j'ai été voir chez RCmachines (les prix y sont abordables) et j'y ai vu des systèmes assez semblables, çà donne envie d'économiser un peu et de bidouiller le mien...

@lulu:
super l'idée de se servir de la poupée mobile pour centrer le taraud, par contre la plupart des miens ont une pointe en bout, pas une empreinte conique, il faudrait intercaler une pièce concave des deux cotés..?

den's
avatar
den's
complétement accro
complétement accro

Messages : 667
Points : 1176
Date d'inscription : 01/05/2011

Revenir en haut Aller en bas

Page 1 sur 11 1, 2, 3 ... 9, 10, 11  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
