Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  diomedea Dim 4 Juil 2021 - 6:55

Bonjour à tous,
Ce titre ne dira sans doute pas grand chose à nombre d'entre vous!
Ma 140 C ouest ex ETAT étant prête à imprimer, j'ai débuté une nouvelle modélisation, soit une BB 4100/4600 SNCF ex MIDI en zéro.
Cette fois je passe de la traction vapeur à la traction électrique, et de la région ouest au sud ouest.
Les BB 4100/4600 ont été livrées à la Compagnie du Midi entre 1929 et 1930. Les deux séries sont identiques à leurs réductions près.
Les 4100 étaient réservée au trains de marchandises et limitées à 75km/h alors que les 4600 pouvaient atteindre les 90km/h pour les trains de voyageurs.
Ces locomotives étaient en courant continu 1500V.
Ce qui me séduit sur ces machines, c'est entre autre leurs caisses rivetée.
Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. E_463610


Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_46110

La mienne.
Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41010


Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41012


Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41013


Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41011

Y'a encore du boulot!
Pour le coup, je n'ai toujours pas entamé l'impression de la 140C, mon temps hors modélisation étant occupé à tout autre chose...

A suivre...
diomedea
diomedea
complétement accro
complétement accro

Messages : 12126
Points : 22870
Date d'inscription : 14/01/2009
Age : 61
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  wanner Dim 4 Juil 2021 - 10:13

Salut Jean-Paul
Celle-là je connais je crois si ma mémoire ne défaille pas trop il doit y en avoir une au grenier chez mes parents.
Bon dimanche
Erwan
wanner
wanner
très actif
très actif

Messages : 268
Points : 494
Date d'inscription : 23/01/2012
Age : 46
Localisation : pays bigouden

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  ced21 Dim 4 Juil 2021 - 10:59

le grenier doit être vachement grand et le plancher solide! jesuisdehors
ced21
ced21
complétement accro
complétement accro

Messages : 881
Points : 945
Date d'inscription : 23/05/2015
Age : 47
Localisation : Cote d'Or

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  ebe3 Dim 4 Juil 2021 - 11:57

Salut,

Jevais suivre j'adore le modélisme mais je n'ais vraiment pas de temps a y consacrer.
si je te sui le but est de la reproduire avec une imprimante 3D???
ebe3
ebe3
complétement accro
complétement accro

Messages : 3753
Points : 5733
Date d'inscription : 19/05/2013
Age : 56
Localisation : meurthe et moselle

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  Jean Chêne Dim 4 Juil 2021 - 12:55

Bonjour Jean-Paul,

Très impressionnant cette modélisation en 3D, ça doit demander beaucoup de temps et de patience pour arriver à ce résultat.
Tu as fait cette modélisation 3D sur quel logiciel si je peu me permettre ?

Bonne continuation à toi, en te souhaitant une bon Dimanche.

À bientôt,  Jean-Séb.
Jean Chêne
Jean Chêne
très actif
très actif

Messages : 339
Points : 356
Date d'inscription : 22/04/2021
Age : 44
Localisation : Ecourt-Saint-Quentin

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  dh42 Dim 4 Juil 2021 - 20:21

Salut,

A l'époque, l'aérodynamisme ne semblait pas être leur principale préoccupation !!! Very Happy ... une brique avec des roues Wink

++
David

_________________
Traduction Française de CamBam et de sa documentation.
dh42
dh42
Admin
Admin

Messages : 21549
Points : 34252
Date d'inscription : 21/06/2009
Age : 57
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  James17 Dim 4 Juil 2021 - 22:32

Je crois me souvenir en avoir vu une vers la Gare d’Austerlitz à la fin des années 90...
James17
James17
complétement accro
complétement accro

Messages : 1360
Points : 2502
Date d'inscription : 12/05/2011
Age : 53
Localisation : Bordeaux

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  diomedea Lun 5 Juil 2021 - 7:10

Bonjour à tous,
ebe3 a écrit:Jevais suivre j'adore le modélisme mais je n'ais vraiment pas de temps a y consacrer.
si je te sui le but est de la reproduire avec une imprimante 3D???
Oui, c'est ça! Very Happy

ced21 a écrit:le grenier doit être vachement grand et le plancher solide!
78t quand même! malgré que ce soit de petites machines.
Ce sont des locos qui ont été très peu reproduites, il est plus que probable que soit un autre modèle...

Jean Chêne a écrit:Très impressionnant cette modélisation en 3D, ça doit demander beaucoup de temps et de patience pour arriver à ce résultat.
Tu as fait cette modélisation 3D sur quel logiciel si je peu me permettre ?
C'est avec SolidWorks, je l'utilise depuis 2005.

dh42 a écrit:A l'époque, l'aérodynamisme ne semblait pas être leur principale préoccupation !!!  Very Happy ... une brique avec des roues Wink
Un parallélépipède rectangle quoi! Very Happy

James17 a écrit:Je crois me souvenir en avoir vu une vers la Gare d’Austerlitz à la fin des années 90...
Ce doit être d'autres séries, les dernières BB 4100 ont été radiées en 1987

Hier j'ai surtout fait des reprises, les phares étaient trop gros, ainsi que certains rivets.
Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41014

A suivre...
diomedea
diomedea
complétement accro
complétement accro

Messages : 12126
Points : 22870
Date d'inscription : 14/01/2009
Age : 61
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  FMJ Lun 5 Juil 2021 - 8:55

J'ai ai vu un paquet passer quand j'étais jeune ! On habitait en bordure de rails, juste à côté de la gare.
FMJ
FMJ
complétement accro
complétement accro

Messages : 3504
Points : 4300
Date d'inscription : 27/05/2013
Age : 104
Localisation : Sud sud sud Ouest

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  fazer Lun 5 Juil 2021 - 9:41

Salut
Ah le modélisme ferroviaire vaste sujet je vais suivre faudra nous en mettre plein les yeux jp Very Happy
fazer
fazer
complétement accro
complétement accro

Messages : 882
Points : 1081
Date d'inscription : 14/06/2010
Age : 64
Localisation : Alsacien en Haute - Saône

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  diomedea Sam 17 Juil 2021 - 7:22

Bonjour à tous,
Voici donc la toiture avec ses pantographes et encore des rivets! Very Happy
Si sur les surfaces planes ça ne pose pas de problème particulier, il n'en est pas de même sur les surfaces galbées!

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41018


Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41020


Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41019


Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Panto-10

A suivre...
diomedea
diomedea
complétement accro
complétement accro

Messages : 12126
Points : 22870
Date d'inscription : 14/01/2009
Age : 61
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  FMJ Sam 17 Juil 2021 - 9:11

Va falloir acheter une loupe pour faire les pantographes ...
FMJ
FMJ
complétement accro
complétement accro

Messages : 3504
Points : 4300
Date d'inscription : 27/05/2013
Age : 104
Localisation : Sud sud sud Ouest

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  dh42 Dim 18 Juil 2021 - 23:20

Salut,

encore des rivets!
Si sur les surfaces planes ça ne pose pas de problème particulier, il n'en est pas de même sur les surfaces galbées!

Un vrai travail de patience !!!

Allez, je t'aide ; il en manques quelques un jesors

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Sans_153

Tu utilise quelle méthode pour les faire ? je viens d'essayer la fonction dôme (sur du plat) et le résultat est assez moyen (pas la bonne courbure)

++
David

_________________
Traduction Française de CamBam et de sa documentation.
dh42
dh42
Admin
Admin

Messages : 21549
Points : 34252
Date d'inscription : 21/06/2009
Age : 57
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  diomedea Lun 19 Juil 2021 - 7:11

Salut David,
Tu es observateur! Effectivement, il en manque encore quelques uns! Very Happy Mais je compte bien y remédier!
En attendant j'ai rajouter d'autres détails...

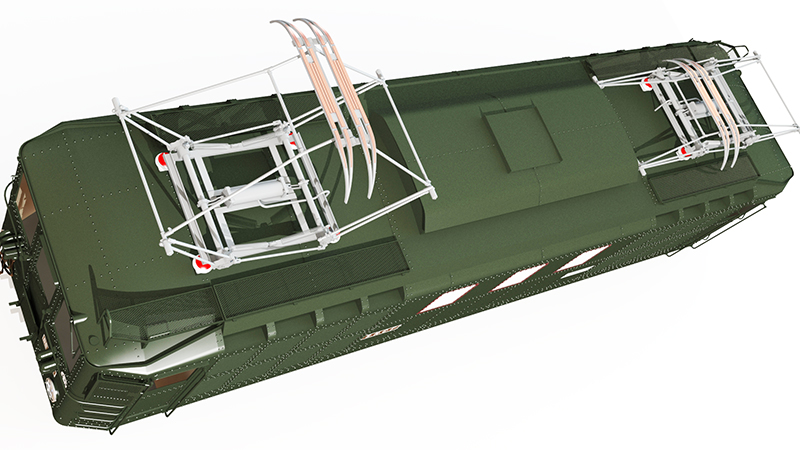

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41022

Les plateformes de toiture
Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41024

Les essuies glaces et les prises électriques pour le couplage en UM (Unité Multiple)
Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41023


Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41021

Pour les faire, je créé un cylindre que j'arrondi avec la fonction congé, puis répétition linéaire.
diomedea
diomedea
complétement accro
complétement accro

Messages : 12126
Points : 22870
Date d'inscription : 14/01/2009
Age : 61
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  dan25 Mar 20 Juil 2021 - 22:04

Beau travail de modélisation. Va falloir que l'imprimante 3d suive !
dan25
dan25
petit nouveau
petit nouveau

Messages : 5
Points : 7
Date d'inscription : 25/10/2016
Age : 64
Localisation : Besançon

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  diomedea Mer 21 Juil 2021 - 6:48

Bonjour à tous,
Merci! Very Happy
Pour l'impression, j'ai bonne espoir, les détails des pièces de mon précédent modèle sont très bien ressortis. http://www.metabricoleur.com/t21312p75-140-c-ouest-a-l-echelle-zero#424322

Pour David, les rivets des congés d'angles de la caisse! Wink
Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41025

Il manque encore les portes lanternes et la caisse sera terminée.


Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41026

Premiers jets des bogies, les boites d'essieux sont encore trop grandes.
Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41027


Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Bb_41028

A suivre...
diomedea
diomedea
complétement accro
complétement accro

Messages : 12126
Points : 22870
Date d'inscription : 14/01/2009
Age : 61
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  navyg Mer 21 Juil 2021 - 8:10

Encore un sujet que je vais suivre avec grande impatience ... je suis jaloux 😀😉
Je ne sais pas pourquoi mais je ne suis presque plus étonné par la qualité de la modélisation ... alors que je devrais encore l'être ! Vu le travail que ça représente ...
navyg
navyg
acharné du forum
acharné du forum

Messages : 470
Points : 480
Date d'inscription : 18/04/2020
Age : 63
Localisation : Occitanie

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  sangten Mer 21 Juil 2021 - 8:19

Salut
Pareil que Yvan. On n'est presque plus étonnés... Mais quand même...
Du coup, JP, tu as utilisé quelle fonction pour les rivets arrondis ?

_________________
La perfection est atteinte lorsqu'il n'y a plus rien à retirer. Aphorisme Zen
Le monde phénoménal est un geste de l'Ultime (12e Tai Situpa)
Si un moustique se pose sur ton testicule, demande-toi d'abord si la violence est la solution. Proverbe chinois.
sangten
sangten
Modérateur
Modérateur

Messages : 13033
Points : 18425
Date d'inscription : 23/01/2013
Localisation : Tarn et garonne

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  navyg Mer 21 Juil 2021 - 8:37

diomedea a écrit:
Pour les faire, je créé un cylindre que j'arrondi avec la fonction congé, puis répétition linéaire.

Il faut suivre !

Mais ce n'est pas pour autant que j'ai tout compris l'explication ! ! 🤕😖😕😔😲😨
navyg
navyg
acharné du forum
acharné du forum

Messages : 470
Points : 480
Date d'inscription : 18/04/2020
Age : 63
Localisation : Occitanie

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  sangten Mer 21 Juil 2021 - 8:52

Désolé. J'avais pas vu. J'en profite pour reformuler la question après avoir fait un petit essai sous SW.
JP, ok, pour faire une tête de rivet ronde avec un congé, ça, no pb.
Comment tu fais pour suivre la courbure de l'angle ? Question à la con, j'en con-viens. Vu qu'un angle c'est assez rarement courbe, théorie de la relativité exclue. Mais question qui me taraude quand même.

_________________
La perfection est atteinte lorsqu'il n'y a plus rien à retirer. Aphorisme Zen
Le monde phénoménal est un geste de l'Ultime (12e Tai Situpa)
Si un moustique se pose sur ton testicule, demande-toi d'abord si la violence est la solution. Proverbe chinois.
sangten
sangten
Modérateur
Modérateur

Messages : 13033
Points : 18425
Date d'inscription : 23/01/2013
Localisation : Tarn et garonne

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  Totoffe1107 Mer 21 Juil 2021 - 9:04

Vraiment fabuleux de ce que l'ont peu faire avec Solidworks et très impressionné par ce travail réalisé chapeau l'artiste. Moi qui commence avec Solidworks et bien j'ai beaucoup de chemin à faire avant (peut etre bon pour la retraite Very Happy ), et peu être à ma première réalisation de mon truck.
Je voulais savoir si tu veut bien me répondre... pour réaliser cette merveille tu t'inspire de blueprint avec ces dimensions (si oui peut être une adresse ?)ou juste à partir des images.

Merci d'avance pour votre réponse.

Amicalement Christophe
Totoffe1107
Totoffe1107
petit nouveau
petit nouveau

Messages : 5
Points : 7
Date d'inscription : 30/08/2017
Age : 54
Localisation : haut de France

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  diomedea Mer 21 Juil 2021 - 10:41

sangten a écrit:Comment tu fais pour suivre la courbure de l'angle ? Question à la con, j'en con-viens. Vu qu'un angle c'est assez rarement courbe, théorie de la relativité exclue.
D’où mon appellation de "congé d'angle" !  Very Happy
Une méthode vite fait!
Création d'un plan dans l'axe de l'alignement des rivets.
Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Sans_475

Dessin de l'esquisse du rivet
Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Sans_474

Fonction révolution d’esquisse.
Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Sans_476

Et répétition circulaire de fonction.
Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Sans_478

Tadam! En 5minutes à peine!
Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Sans_477



Totoffe1107 a écrit:
Je voulais savoir si tu veut bien me répondre... pour réaliser cette merveille tu t'inspire de blueprint avec ces dimensions (si oui peut être une adresse ?)ou juste à partir des images.
J'ai des plans avec les dimensions principales, puis d'après photo pour affiner.
Il faut le voir comme un portait fait à main levée dont j'aurais quelques repères dimensionnels. La plupart du temps, à moins d'avoir ceux du constructeur, les plans sont faux, les photos permettent de les corriger.
diomedea
diomedea
complétement accro
complétement accro

Messages : 12126
Points : 22870
Date d'inscription : 14/01/2009
Age : 61
Localisation : Bretagne (29)

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  sangten Mer 21 Juil 2021 - 11:06

merci JP
je regarde avec ma version 2020

_________________
La perfection est atteinte lorsqu'il n'y a plus rien à retirer. Aphorisme Zen
Le monde phénoménal est un geste de l'Ultime (12e Tai Situpa)
Si un moustique se pose sur ton testicule, demande-toi d'abord si la violence est la solution. Proverbe chinois.
sangten
sangten
Modérateur
Modérateur

Messages : 13033
Points : 18425
Date d'inscription : 23/01/2013
Localisation : Tarn et garonne

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  dh42 Mer 21 Juil 2021 - 11:27

Salut

Pour les rivets, ce ne serait pas plus simple de les considérer comme des pièces séparées et de les mettre en place dans un assemblage, comme ça tu n'en a qu'un seul a dessiner par taille de rivet .. ?

++
David

_________________
Traduction Française de CamBam et de sa documentation.
dh42
dh42
Admin
Admin

Messages : 21549
Points : 34252
Date d'inscription : 21/06/2009
Age : 57
Localisation : Près de St Etienne (42)

http://dh42.free.fr/

Revenir en haut Aller en bas

Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro. Empty Re: Locomotive électrique BB 4100/4600 SNCF ex MIDI en zéro.

Message  Totoffe1107 Mer 21 Juil 2021 - 19:24

Diomedea merci pour votre réponse.
Amicalement Christophe
Totoffe1107
Totoffe1107
petit nouveau
petit nouveau

Messages : 5
Points : 7
Date d'inscription : 30/08/2017
Age : 54
Localisation : haut de France

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
