Besoin d'aide pour la mise en route de la CNC BZT PFE1000PX

Si on suis les fils orangé, ils vont sur la prise "FU", c'est peut être l’alimentation de la bobine du contacteur modulaire...

Bonsoir Tlm,

J'ai posé énormément de questions à Jp depuis 2 - 3 mois ;-)

J’espère que je ne l'ai pas trop soûlé avec mes questions loool  ;-)

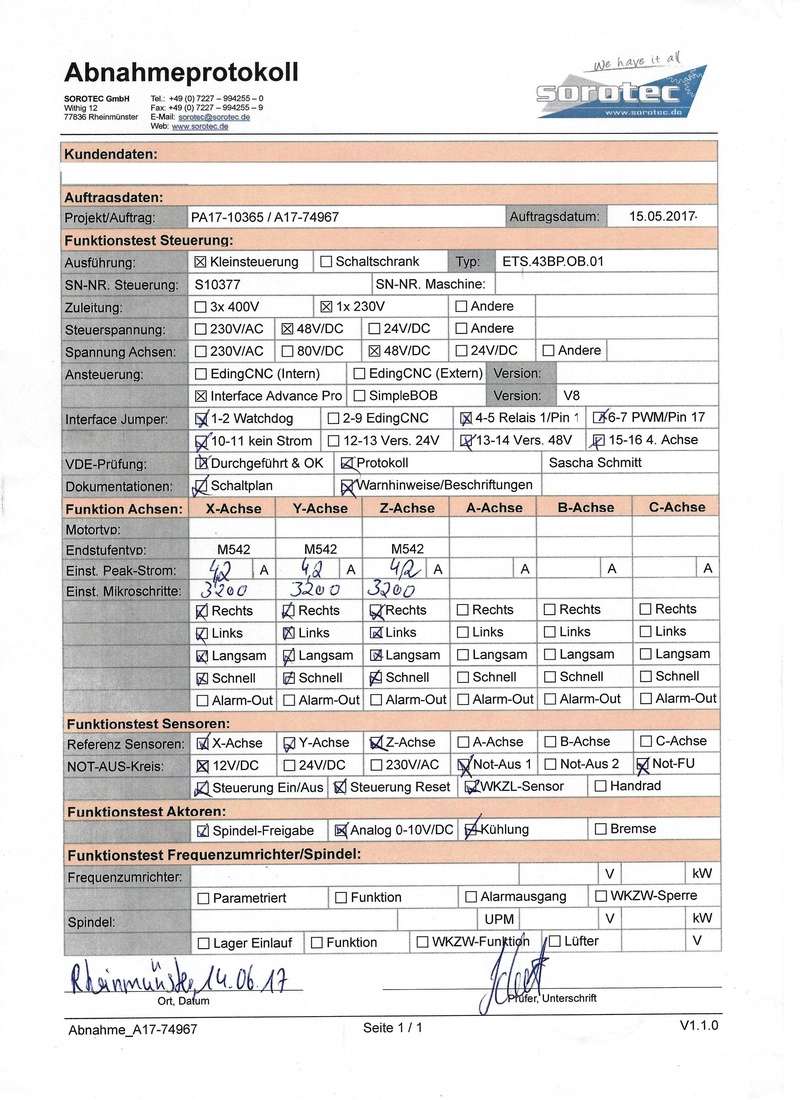

@diomedea  :  Je pense que mon contrôleur est un Sorotec  (Voir étiquette du contrôleur en photo)

La référence du contrôleur : ETS.43BP.OB.01  (Les stepper sont des LeadShine Driver M542)




@Cyrille6901 : le petit boitier bleu est un relais.

Bien à vous.

eragone a écrit:J'ai posé énormément de questions à Jp depuis 2 - 3 mois ;-)

J’espère que je ne l'ai pas trop soûlé avec mes questions loool  ;-)

Non non, ne t'inquiète pas!

Effectivement c'est un contrôleur Sorotec, d’où les différences...

Salut tlm :-)

je me pose encore une question.

Est ce le fichier de Jp pour la configuration de la cnc sous mach3 sera fonctionnel au vu que nous n'avons pas le même contrôleur ?

Merci d'avance.

Bien à vous.

Salut,

Est ce le fichier de Jp pour la configuration de la cnc sous mach3 sera fonctionnel au vu que nous n'avons pas le même contrôleur ?

Non, effectivement, ça ne le fera pas totalement. Sorotec utilise la même Bob (Break out board) que BZT, mais le câblage n'est pas le même et les n° de pin diffèrent par rapport au contrôleur BZT.

Par chance, il y a quelqu'un qui à un contrôleur Sorotec sur une BZT sur le fofo, et on avaient retrouvé les n° de pin qui vont bien .... maintenant, faut juste que je retrouve ça sur le forum et on devrait pouvoir faire un fichier de config avec un mix des réglages de JP et de ceux du contrôleur SRT ..

Tu a quoi comme broche ?

si tu a la possibilité d'enlever le carter en inox du Z et de faire des photos du contact de référencement de l'axe Z, ce serait bien aussi, car il y a différents montages, et suivant le montage le réglage de la course min/max du Z n'est pas le même ; je sais qu'entre ma PFE et celle de JP le montage est différent ... et pourtant les 2 machines n'ont qu'un peu plus d'un an d'écart ( il me semble )

++
David

Bonjour David (dh42),

ma broche est Suhner 1530Watt.

pour la photo de l axe Z je pourrai en faire mardi soir car pour le moment la machine est au sol et l accès n est pas facile.

mardi en fin de journée elle sera sur son établi.

merci pour tes conseils et merci pour ton aide futur pour la configuration de cette grosse bête

Re

ma broche est Suhner 1530Watt.

Ok, ça va simplifier les choses

++
David

dh42 a écrit:si tu a la possibilité d'enlever le carter en inox du Z et de faire des photos du contact de référencement de l'axe Z, ce serait bien aussi, car il y a différents montages, et suivant le montage le réglage de la course min/max du Z n'est pas le même ; je sais qu'entre ma PFE et celle de JP le montage est différent ... et pourtant les 2 machines n'ont qu'un peu plus d'un an d'écart ( il me semble )

Re, ça doit être le même modèle que Jean-Paul et moi. Le contact du Z est placé 30mm au dessous de la butée haute.

Cordialement. Cyrille

Re tlm,

Malgré que se ne soit pas un contrôleur BZT, est ce que j'aurai la même précision de coupe que Jp ? ;-)

Merci d'avance.

Bien à vous.

Salut,

Oui, pas de pb.

En fait c'est le même (le matos qui est dedans), c'est juste quelques détails de câblage ; la ou BZT utilise la borne 12 pour une entrée, SRT va utiliser la 13 et vice-versa.

Après, le comportement de la machine va dépendre de ton PC .. et un peu de la chance ; parfois en port // ça fonctionne sans souci, comme pour JP, et parfois c'est la me**, comme pour moi

++
David

Salut David,

Si cela pose problème au niveau du port lpt.

Y a t il une solution pour corriger le problème ?

Si je me souviens bien le port lpt peut avoir différents mode ecp, ppp, bi directionelle....

Que faut il choisir comme mode ?

Merci d'avance.

Bien à toi

Fred.

Salut,

Si je me souviens bien le port lpt peut avoir différents mode ecp, ppp, bi directionelle....

Il faut régler en SPP (standard) ou EPP

Si cela pose problème au niveau du port lpt.
Y a t il une solution pour corriger le problème ?

Oui, celle que j'ai choisi, c.a.d. insérer une carte d'interpolation entre le PC et le contrôleur ; dans mon cas elle est en Ethernet coté PC et se branche sur le port // du contrôleur.

la différence avec cette carte, c'est que ce n'est plus Mach3 qui produit les impulsions moteur, mais la carte d'interpolation, il n'y a donc pas de perturbations liées au fait que Windows risque de décaler la 'synchro' des pulses envoyées sur le port // lorsqu'il prends la priorité sur Mach3 (système multitâche)

c'est ça

http://www.cnc-shop.ch/interface-ethernet.htm

++
David

J espère que mon port lpt fonctionera sinon se sera pas pour tout de suite car mon budget à été calculer à l euro près

Bonjour tlm,

Ma machine ne sera pas encore sur son établi pour ce mardi.

Elle le sera fin de semaine ou début de semaine prochaine.

Cela me prends plus de temps que je ne pensais :-(


Etabli en cours de construction.


A suivre...

En principe la cnc sera ce dimanche sur son établi :-)


Avancement de l'établi





A suivre ...

Salut,
C'est du costaud!
Tu as utilisé quoi comme assemblages?

++
JPaul

Tu ne contrevente pas ? pour limiter les efforts lors du déplacement de la broche ?

Bonjour Tlm,


@diomedea
J'ai utilisé un assemblage avec de faux tenons via la domino de festool ;-)



@meles
Je pense que cela devrait tenir le choc sans contre venter.  On c'est mis à 2 sur la structure et cela ne bouge pas d'un poil ;-)
De plus la structure sera recouverte de bois et étagère à l’intérieur se qui rigidifiera encore la structure ;-)


Bien à vous

Salut,

Balaise le support, ça ne devrais pas bouger !

++
David

Bonjour tlm,

Mon établi est terminé.



Ce dimanche la cnc y sera déposée.

Ce dimanche je démonterai le cache en inox de l'axe Z pour faire une photo de l'emplacement de switch.

A suivre ....

Bonjour,
Je pense que ça devrait tenir!
Tu n'as pas besoin de déposer le cache (c'est de l'alu), le contact est visible sur l’arrière du portique.


Si tu ne le voit pas, c'est qu'il doit être dans la configuration de ma première machine.


++
JPaul

Bonjour tlm,

Voici le switch de l'axe Z :




ainsi que les schémas du contrôleur (je pense que cela pourra aider au niveau de la configuration de mach3)








Merci d'avance pour l'aide :-)

Demain la CNC sera posée sur l'établi :-)

A suivre...

Bonjour tlm

La cnc est posée sur l'établi.

Le câblage de la machine est fini.

Reste plus qu'a installer les logiciels sur le pc.

Je vais avoir besoin de votre aide dans la semaine  d'avance.

Lorsque la machine fonctionne est ce qu'elle a tendance à bouger au niveau des pieds ?



Photo de la cnc sur l' établi  et câblage de la machine.

Salut,

Lorsque la machine fonctionne est ce qu'elle a tendance à bouger au niveau des pieds ?

La mienne, non, même avec les vitesses et accélérations données d'origine par BZT elle ne bronche pas, par contre il y a des petits ronds en caoutchouc posés dans les réservations faites pour les pieds, peux être que celà risque de glisser d'avantage si les pieds sont posés directement sur le bois ... à voir.

J'ai regardé les différences entre la config pour un contrôleur BZT et un SRT et il n'y a que des modifs mineures. Quand JP t'aura passé son fichier de config et que tu l'aura mis en place, je te donnerais les valeurs à modifier.

++
David

Bonsoir,

Idem pour moi; elle repose sur de l'agglo brut (donc pas très lisse non plus), mais elle ne bouge pas d'un iota...

Cordialement. Cyrille

Bonsoir,

Merci pour vos informations :-)

dès que tout sera installer je reviendrai vers vous dans la semaine :-)

Je termine mon petit bureau pour l'ecran/clavier/souris du pc.

Se fut laborieux de tout construire.

Cela m'a pris plus d'un mois presque non stop (palan / établi / petit bureau) mais cela en vaut la peine.

Encore merci pour votre aide et conseil :-)
